>產品新聞>可同時給MACBook和iPhone 12快充，綠聯100W 3C1A四口桌面充拆解
2021-07-12
前不久充電頭網拆解了UGREEN綠聯一款100W四口氮化鎵快充CD226，而近日綠聯又推出一款針對桌面、辦公室多臺設備同時充電場景的100W桌面充，不僅也是配備3C1A四個接口，就連型號也是CD226。
這款充電器不僅支持最大100W快充，也能滿足手機、平板、兩臺筆記本同時快充需求，解決多設備充電效率不足的痛點。產品支持5A PPS快充，兼容性好，詳細評測報告已經證明了這一點，下面就對這款桌面充進行拆解，進一步看看用料與做工。
一、綠聯100W桌面充外觀
打開網易新聞 查看更多圖片
包裝盒黑底金字設計，正面是UGREEN綠聯品牌、充電器簡圖以及名稱。
背面貼有充電器銘牌信息。
包裝盒禮盒式翻蓋設計，兩半盒子里分別裝充電器和數據線等。

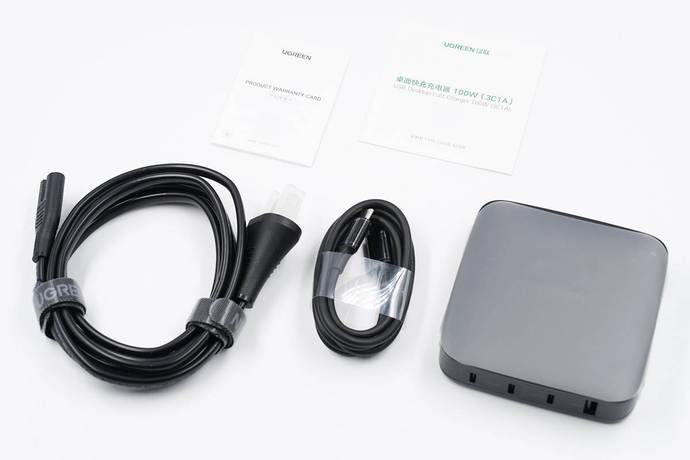

包裝內全部東西一覽，包括充電器、電源線、CC數據線、說明書和保修卡。

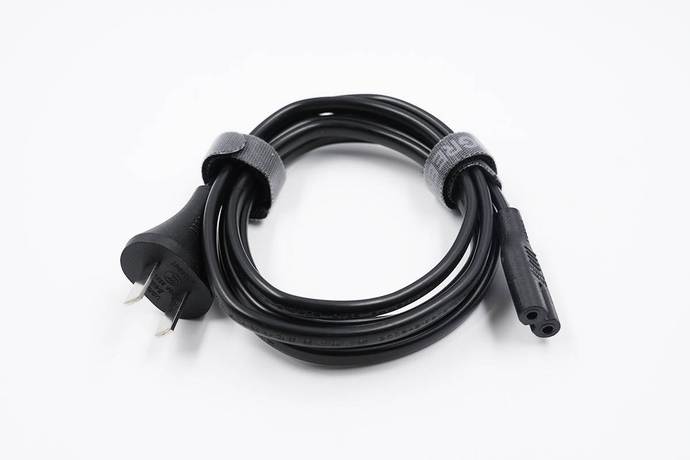

電源線使用魔術扎帶捆扎整理。

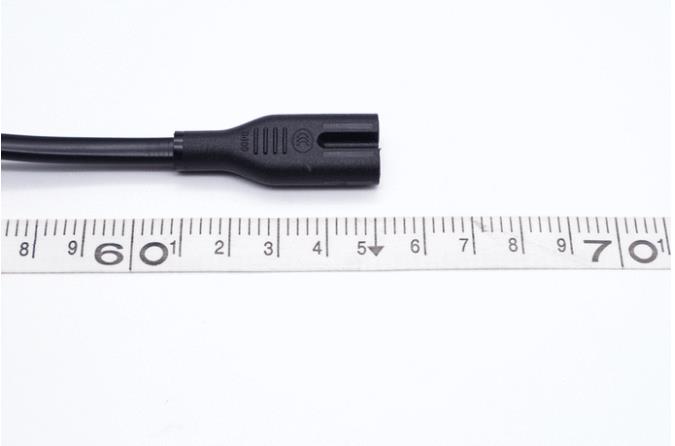

長度約為1.65米。

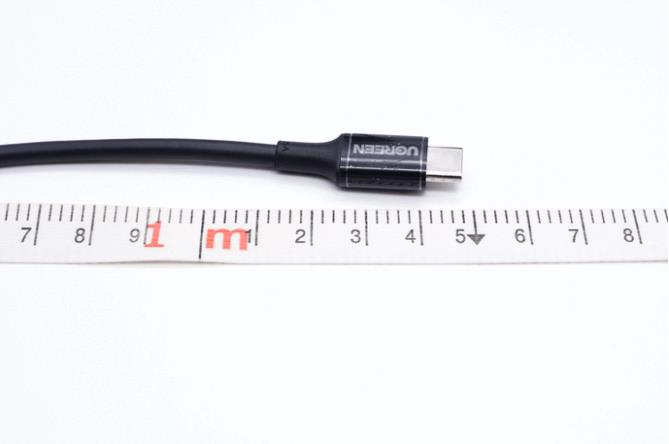

另外附帶的CC線長約105cm。

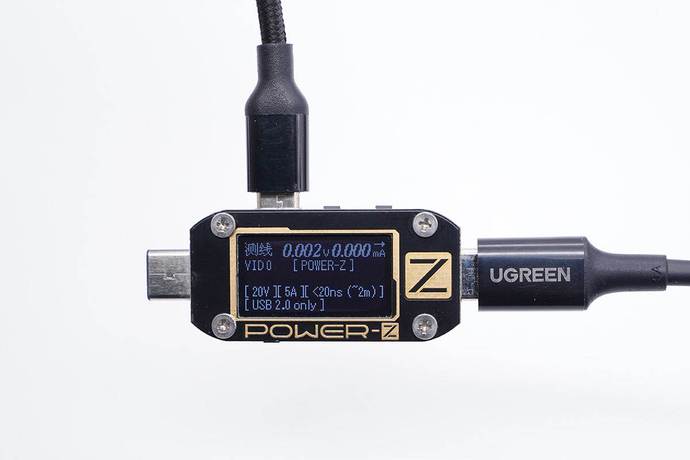

使用ChargerLAB POWER-Z KM001C測得該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

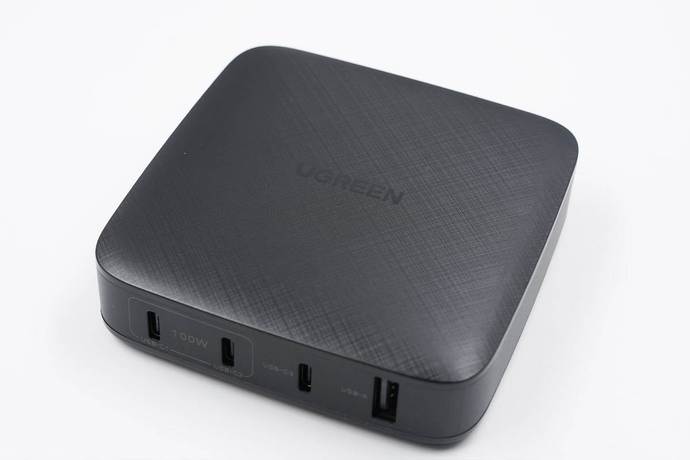

充電器采用PC阻燃材質黑色外殼，四端弧面過渡，機身頂面激光紋理工藝處理，中心有UGREEN logo。

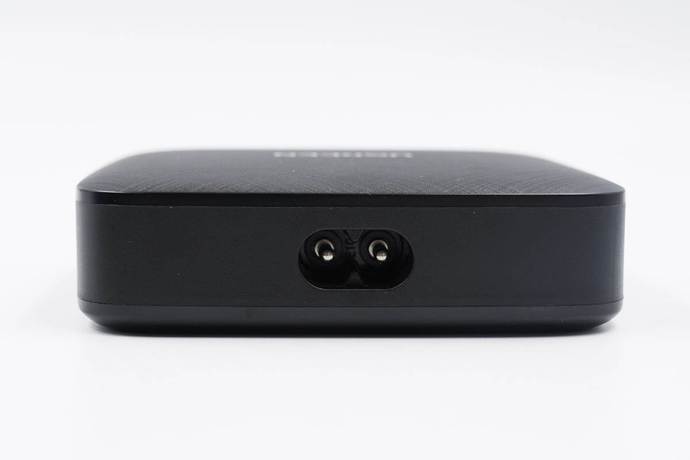

輸入端采用八字線接口。

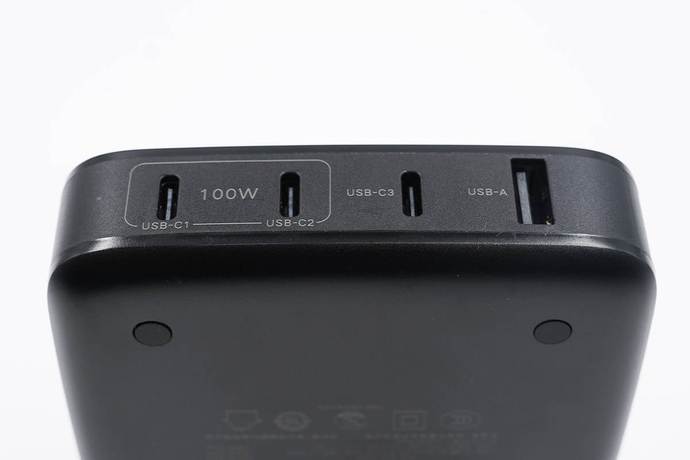

輸出端配有3C1A四個接口，每個接口旁都印有區別標識，方便日常使用。

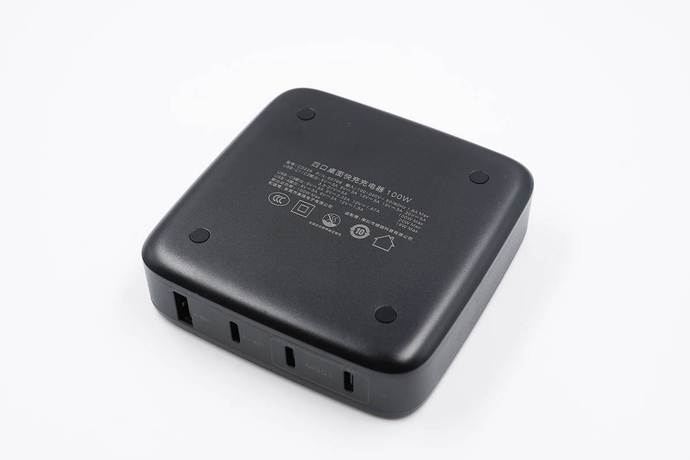

機身底部設有防滑墊。

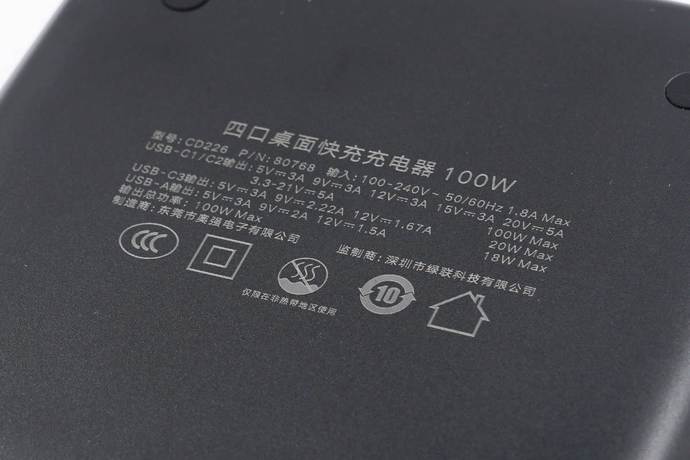

中心印有產品參數信息
型號：CD226
輸入：100-240V~50/60HZ 1.8A
USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V5A
USB-C3輸出：5V3A、9V2.22A、12V1.67A
USB-A輸出：5V3A、9V2A、12V1.5A
輸出總功率：100W
制造商：東莞市奧強電子有限公司
監制商：深圳市綠聯科技有限公司
產品已經通過了CCC認證。

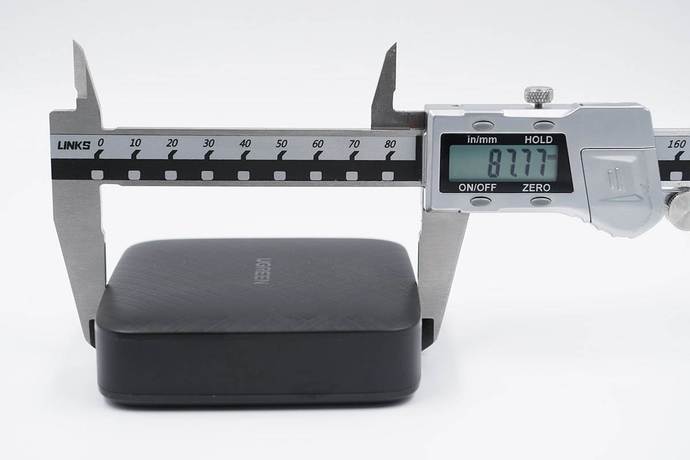

測得充電器機身長度為87.77mm。
寬度為87.68mm。

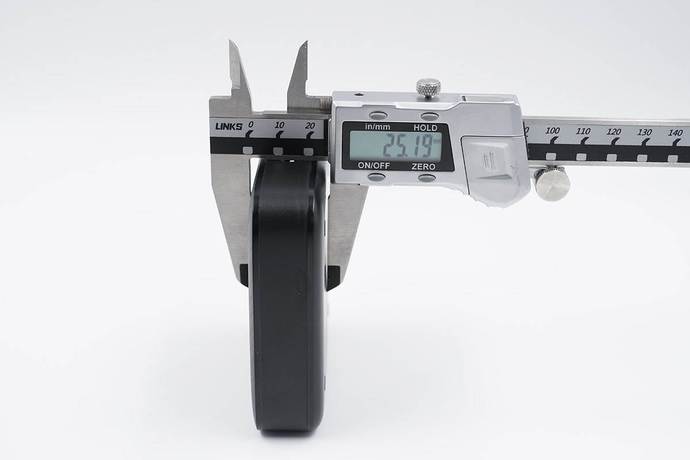

厚度為25.19mm。

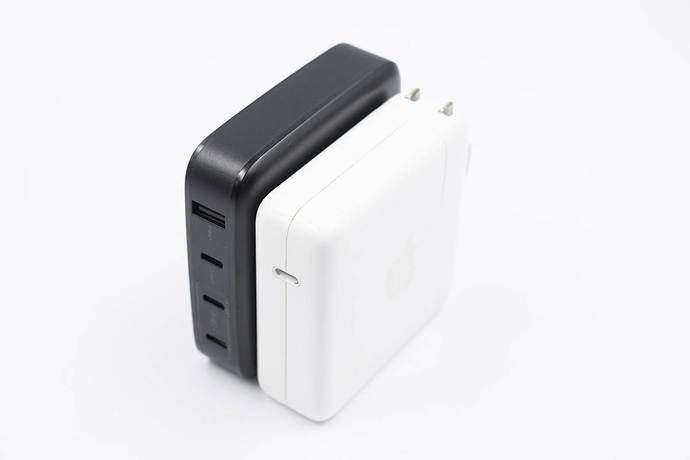

和蘋果96W充電器直觀對比，稍大一點。

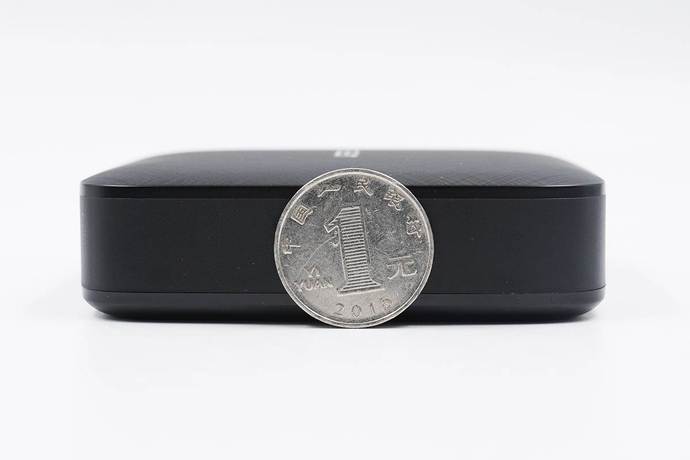

厚度和一元硬幣直徑相當。

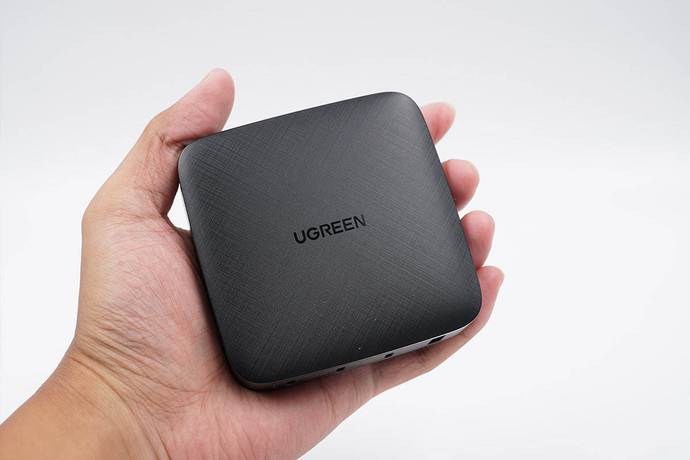

拿在手上的直觀感受。

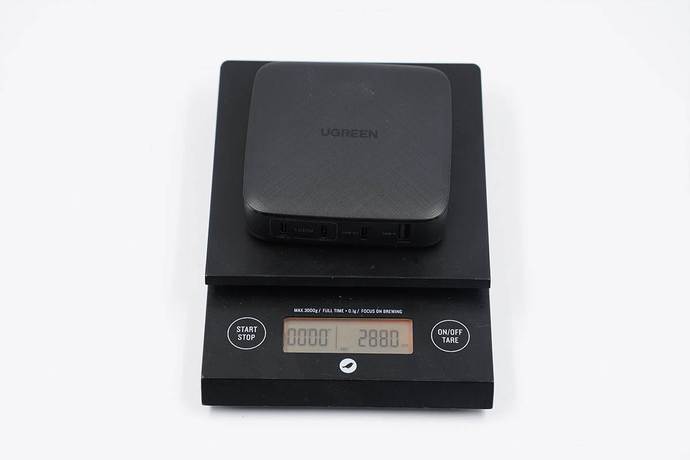

凈重約為288g。

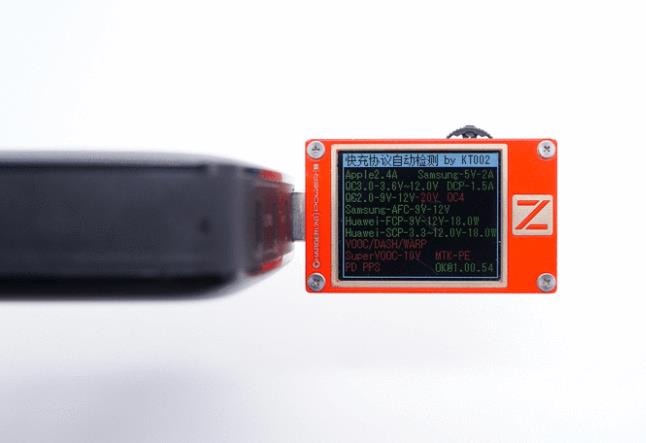

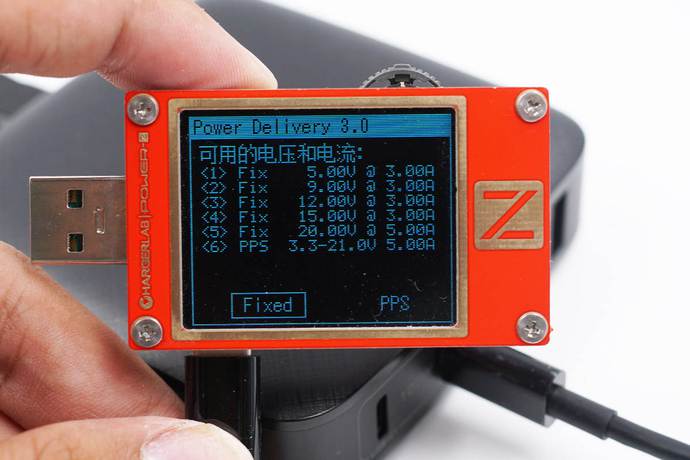

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及PD3.0和PPS快充協議。

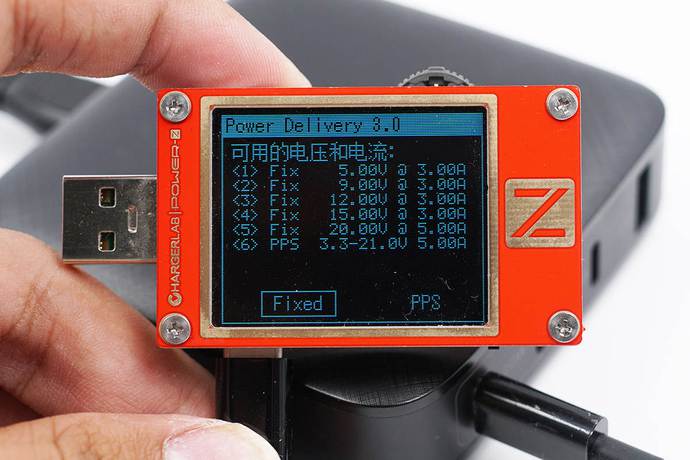

同時還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-21V5A一組PPS電壓檔位。
USB-C2接口同為100W快充口，輸出協議和C1口的相同。
PDO報文也完全一樣，支持功率盲插，日常使用方便。

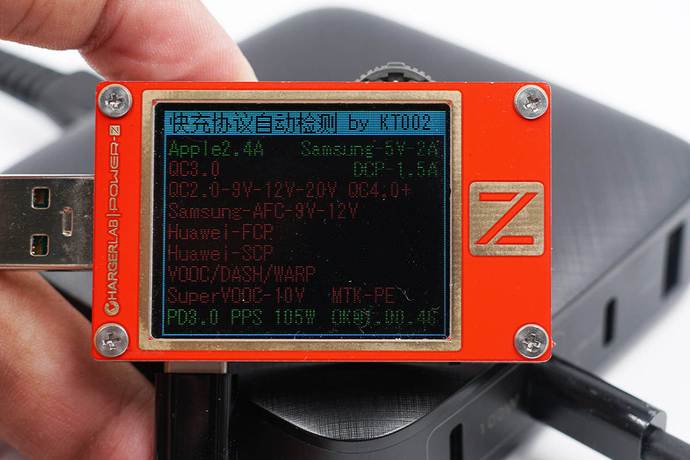

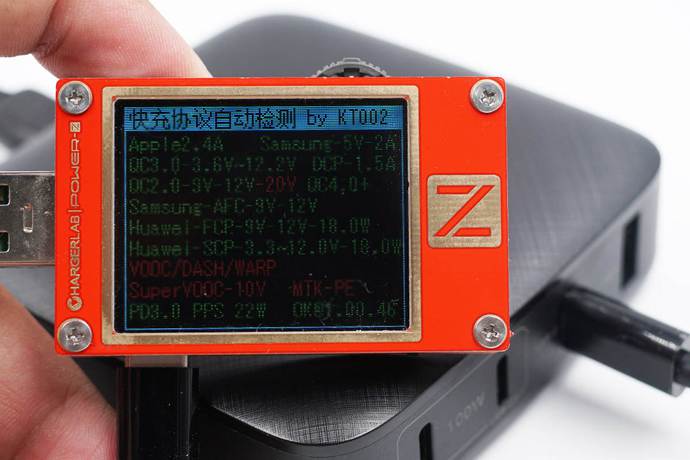

另外使用KT002測得USB-C3口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0和PPS快充協議。

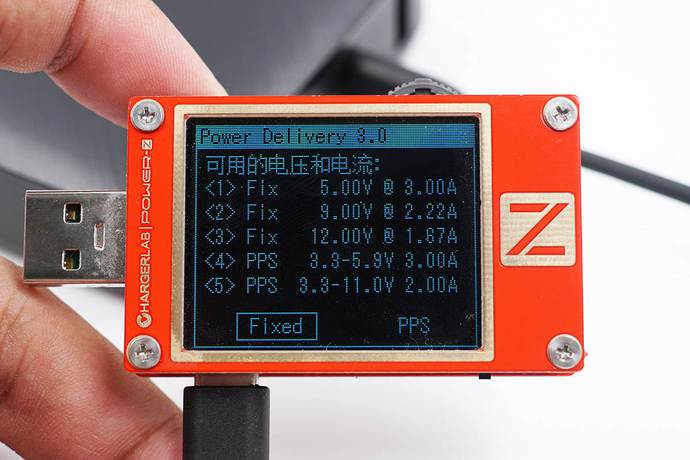

此外還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2A兩組PPS電壓檔位。

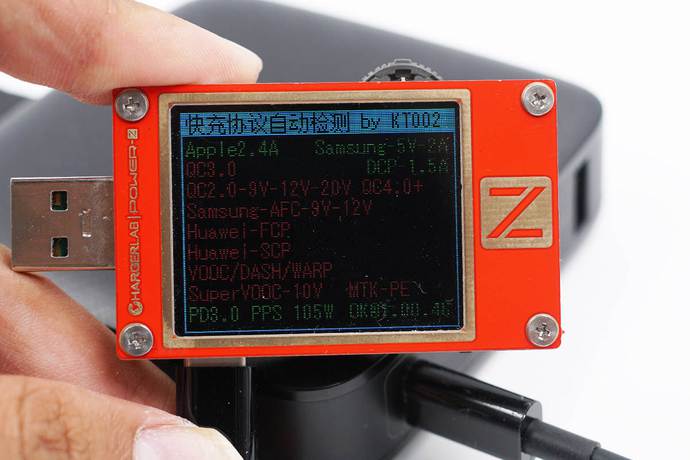

最后使用KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。
二、綠聯100W桌面充拆解

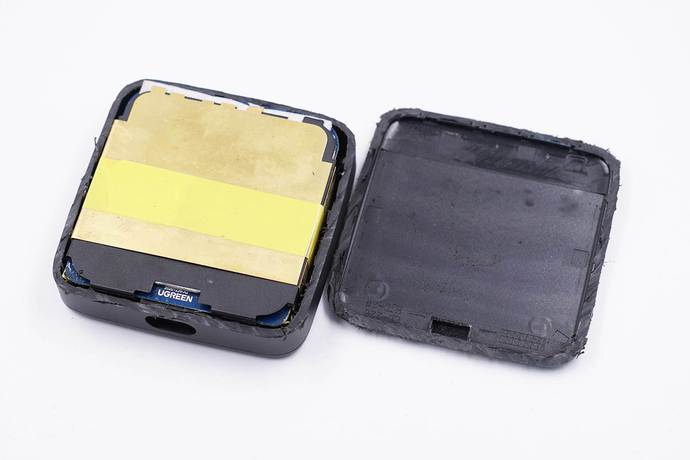

將機身殼切割開。

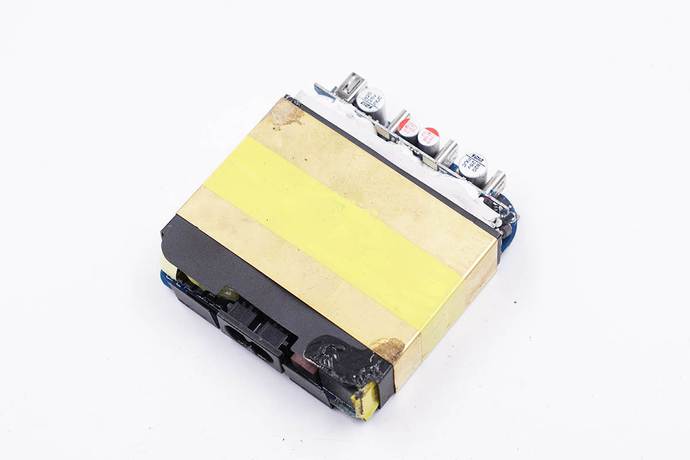

PCBA模塊包裹隔離板和黃銅散熱片，并粘貼膠帶固定。

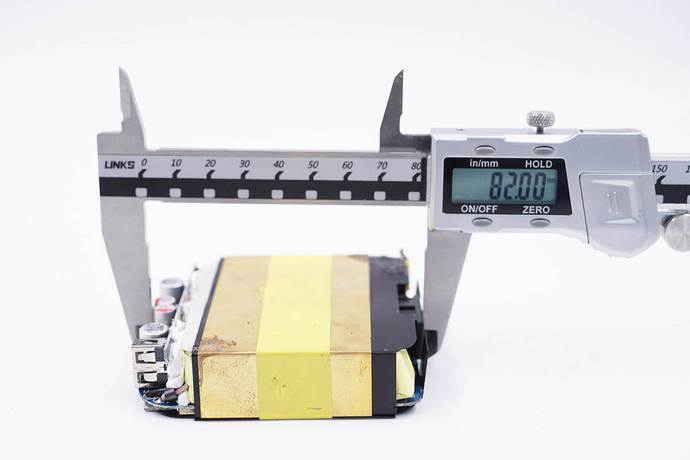

測得模塊長度為82mm。

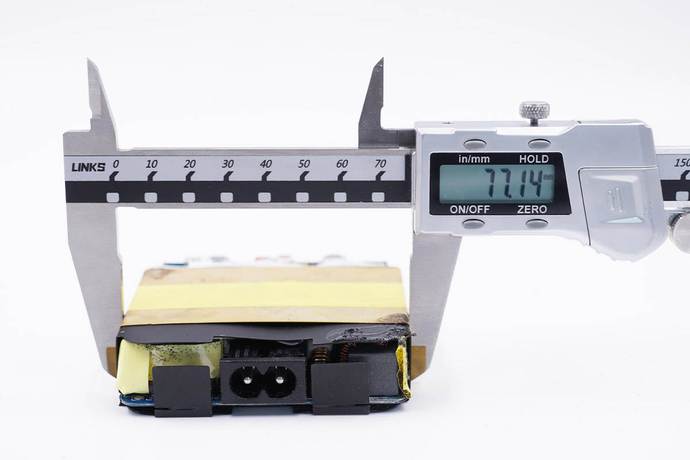

寬度為77.14mm。

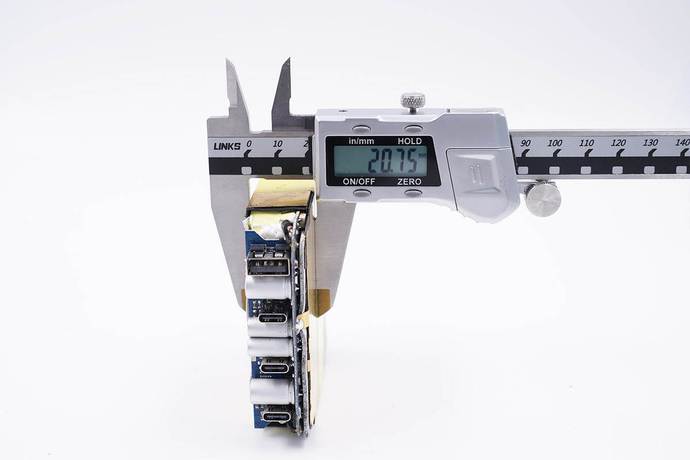

厚度為20.5mm。

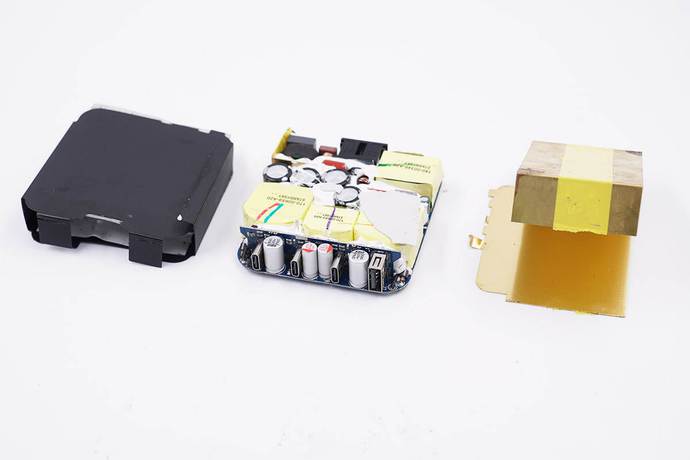

將散熱片和隔離板去掉，主板背面還貼有導熱墊。

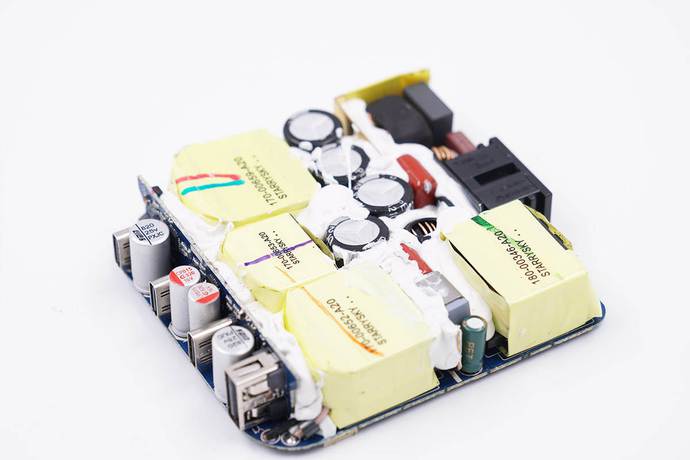

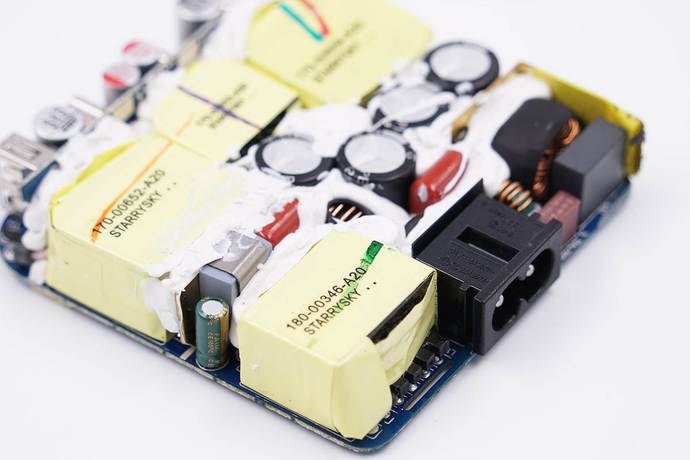

主板正面元器件間的縫隙全部填充硅橡膠加固，輸出端四個母座均焊接在小板上，后面是三個變壓器和一個PFC升壓電感。

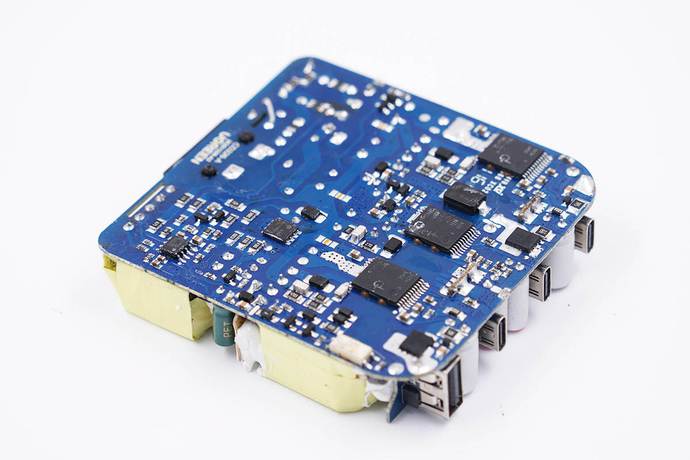

主板背面看上去相當簡潔，對應的背面有三顆開關電源主控芯片。
通過觀察發現，綠聯100W 3C1A四口桌面充采用PFC升壓后為三路高頻QR反激開關電源電路供電，其中C1和C2口各一路，C3和A口共用一路，三路四口輸出，電壓由協議芯片控制。下面我們就從輸入端開始一一了解各元器件的信息。

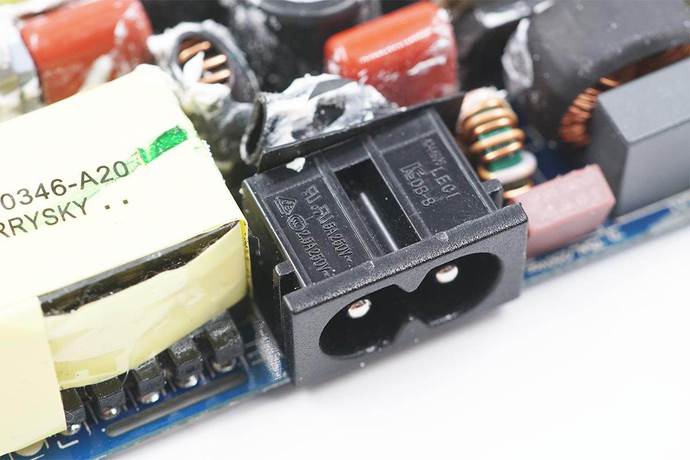

輸入端中間是8字接口母座，后邊設有隔離板。

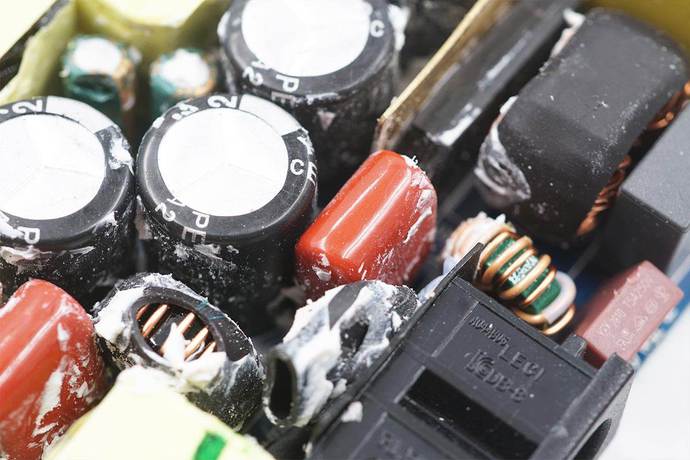

母座右側是保險絲、共模電感、安規電容、整流橋等器件。
共模電感外套絕緣管，整流橋配有散熱片幫助散熱。

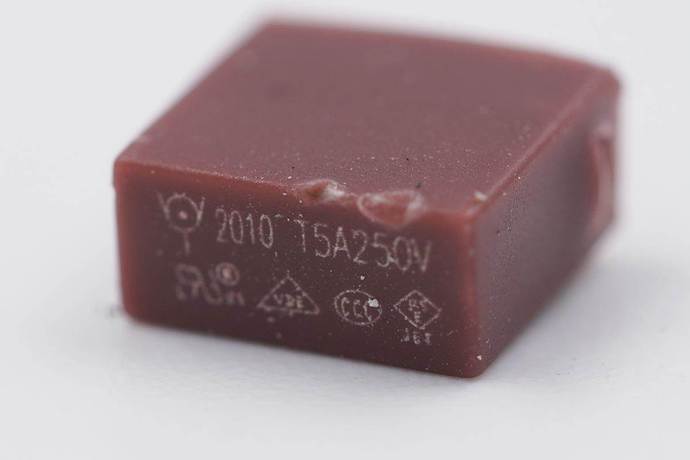

延時保險絲規格為5A 250V。

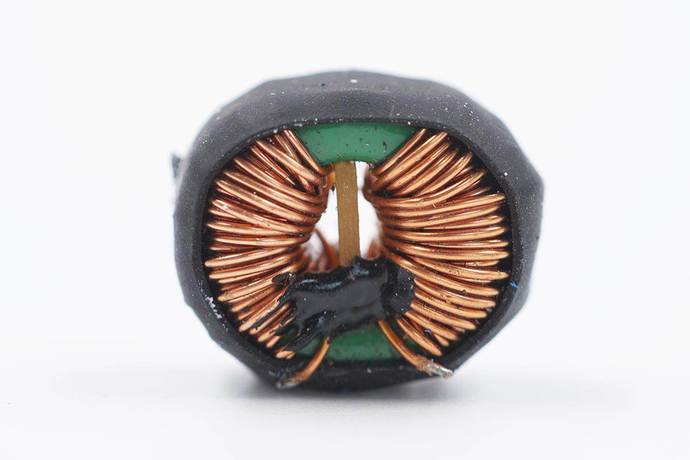

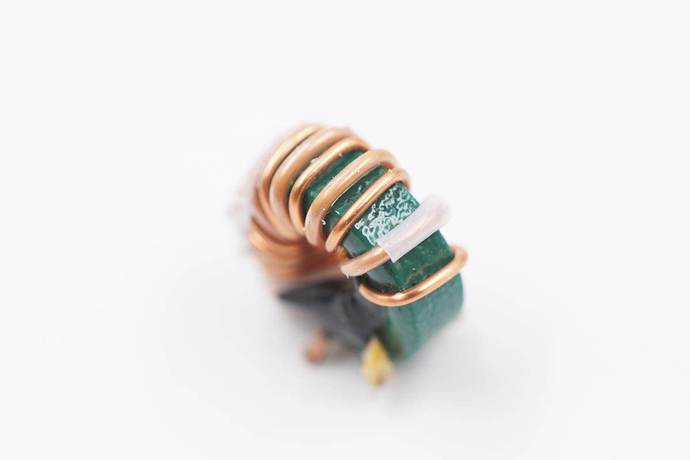

共模電感特寫。
另一顆特寫，兩級設計用于濾除EMI干擾。

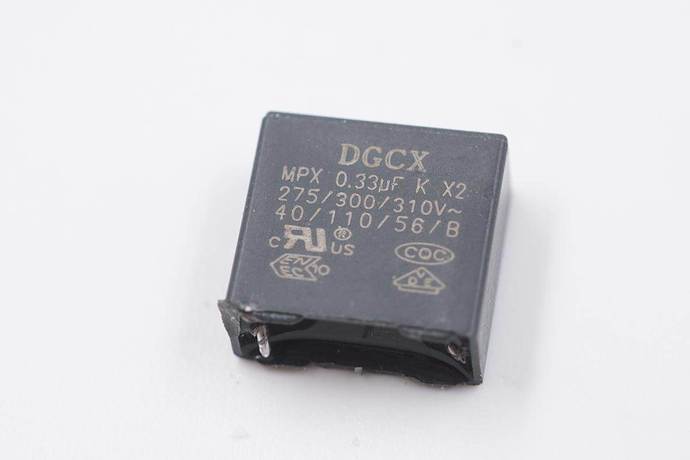

安規X電容來自成希電子，容量0.33μF。

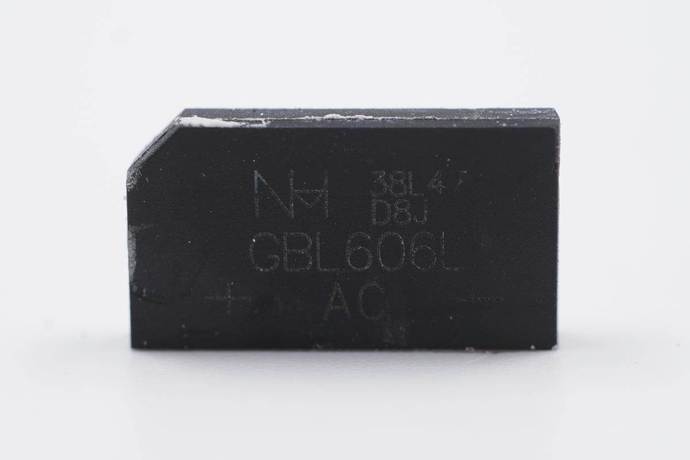

GBL606L整流橋特寫。

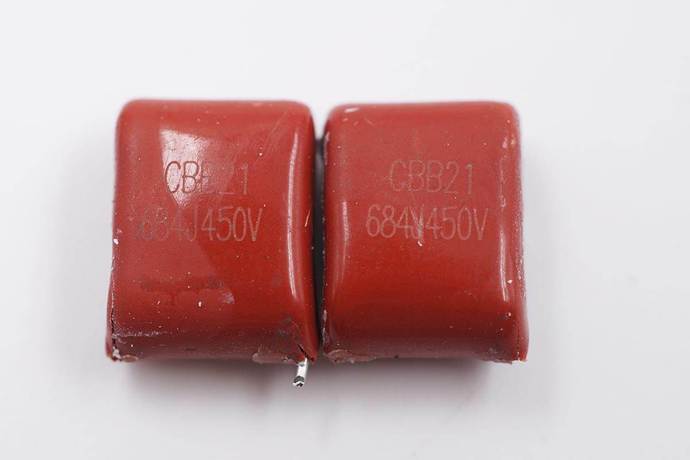

CBB薄膜電容特寫，684J450V，用于整流輸出濾波。
濾波電感特寫。

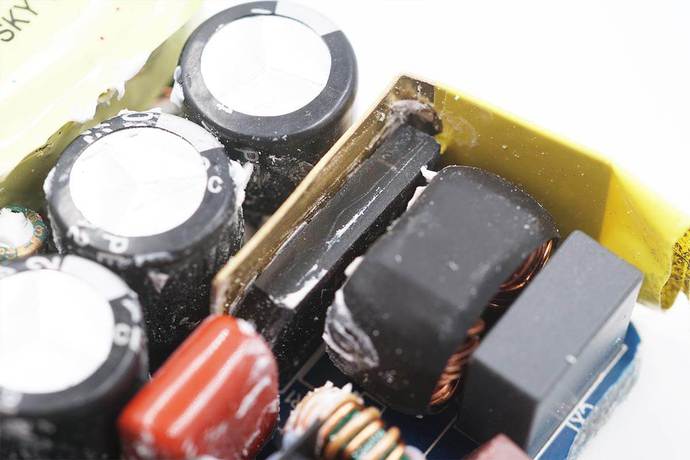

母座左側是PFC升壓電路，正面設有升壓電感，升壓整流管外套膠套并配有散熱片。

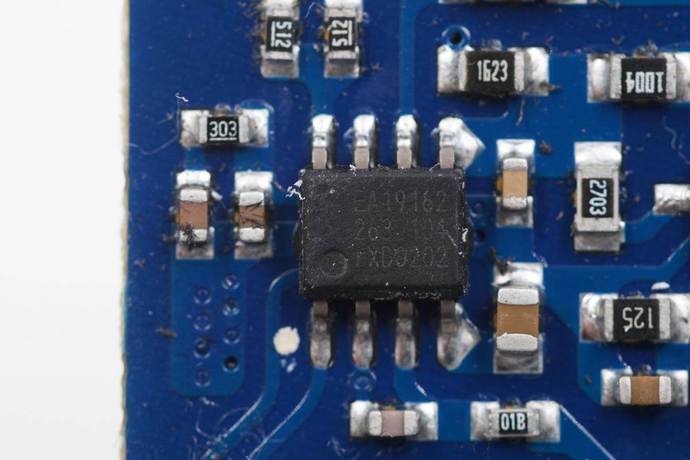

PFC升壓控制器采用NXP恩智浦TEA19162T，內置X電容放電功能，具有高精度升壓穩壓輸出。

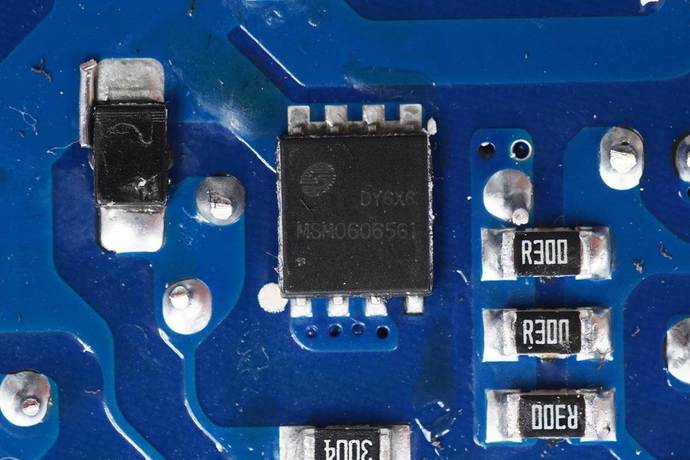

PFC升壓整流管特寫，為美浦森 MSM06065G1碳化硅二極管，采用DFN5*6封裝，超薄封裝節省體積，適用于高功率密度的大功率氮化鎵適配器中。

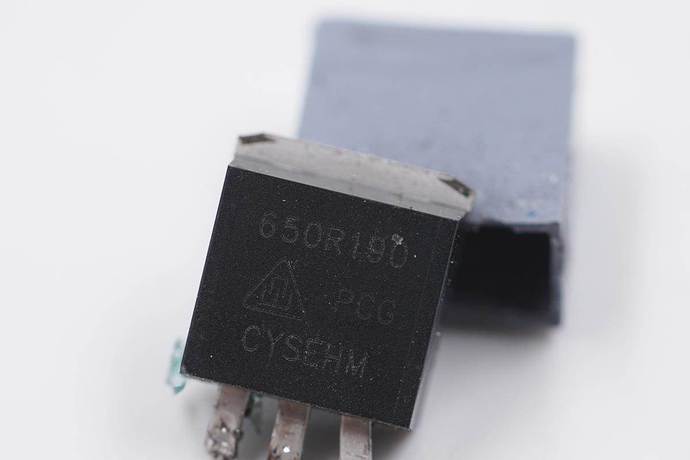

PFC升壓整流管采用華潤微HPI650R190PC-G，超結MOS，耐壓700V，導阻0.13Ω。

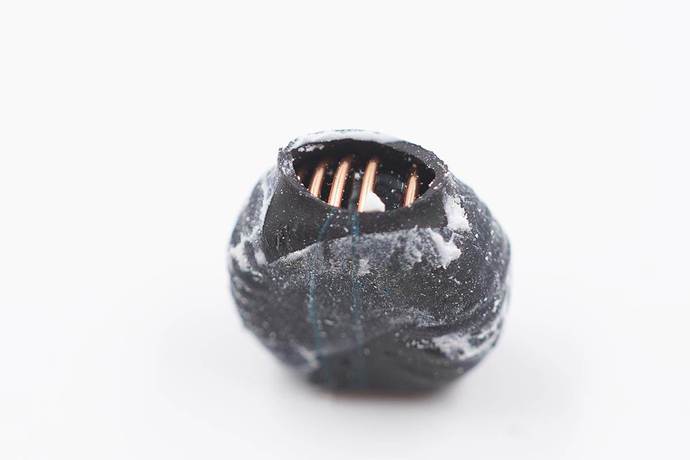

PFC升壓電感特寫。

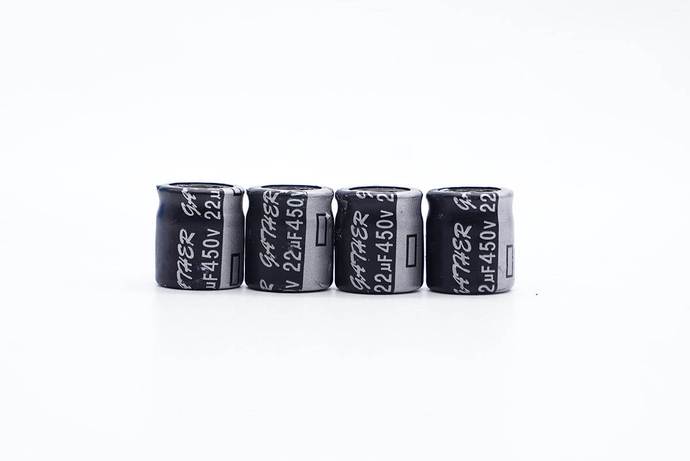

四顆高壓濾波電解電容來自凱澤鑫電子，規格都是450V 22μF。

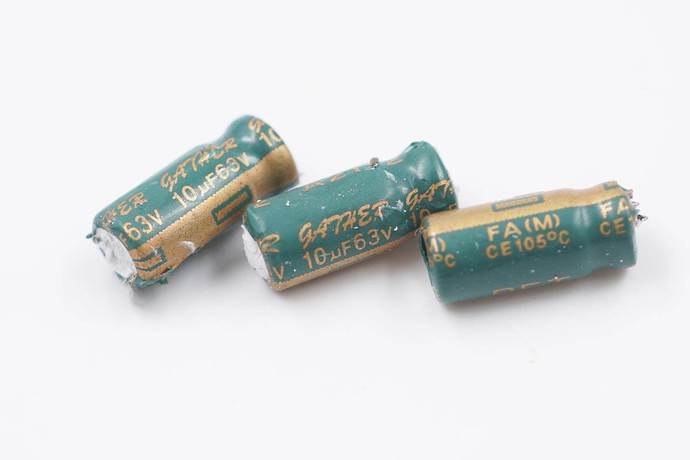

三路開關電源主控芯片供電電容也是來自凱澤鑫電子，規劃為63V 10μF。

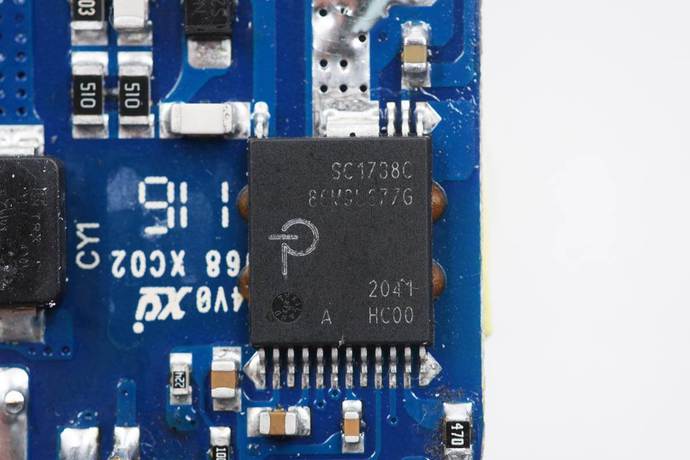

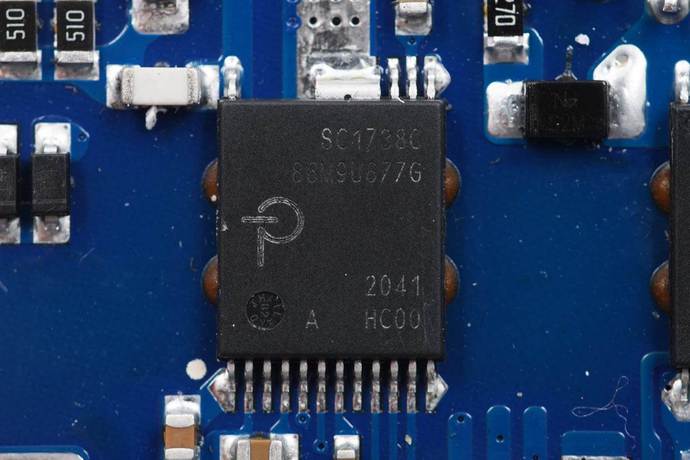

C1口電源主控芯片采用PI SC1738C，內置高壓MOS和次級同步整流控制器，集成度高，采用I2C數字總線反饋調壓。

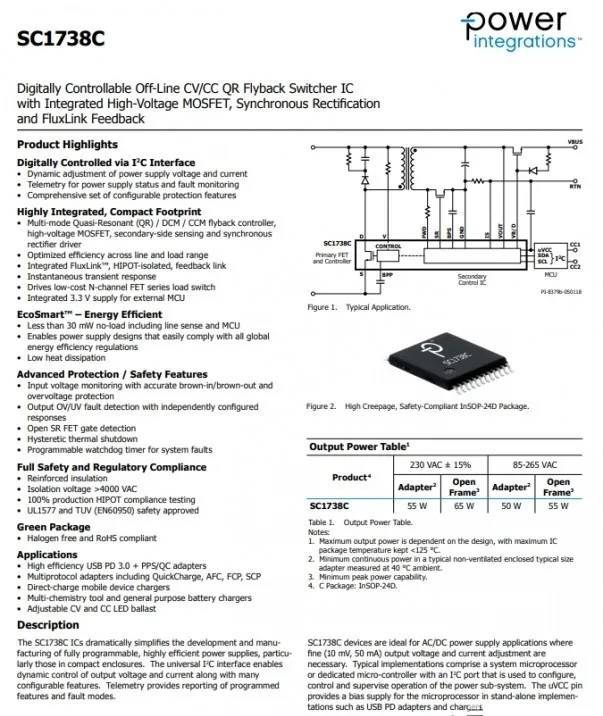

PI SC1738C詳細資料。

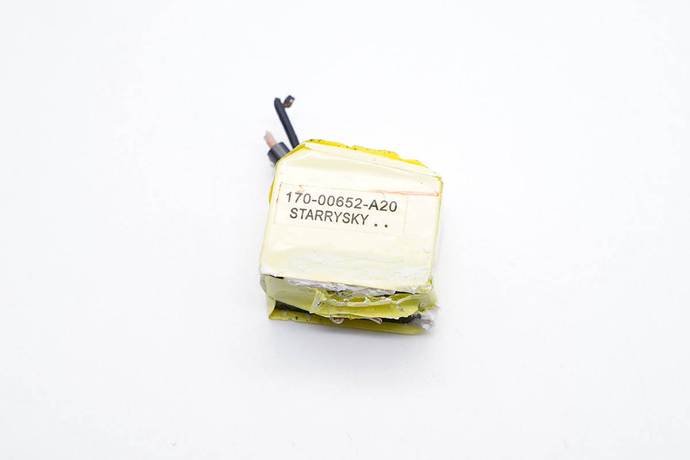

對應變壓器特寫。

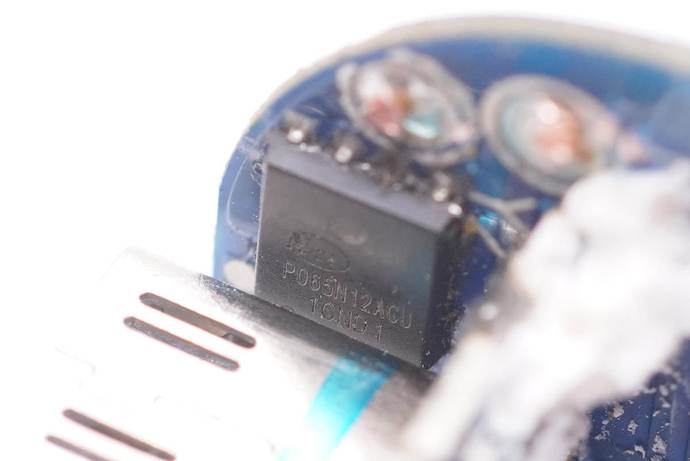

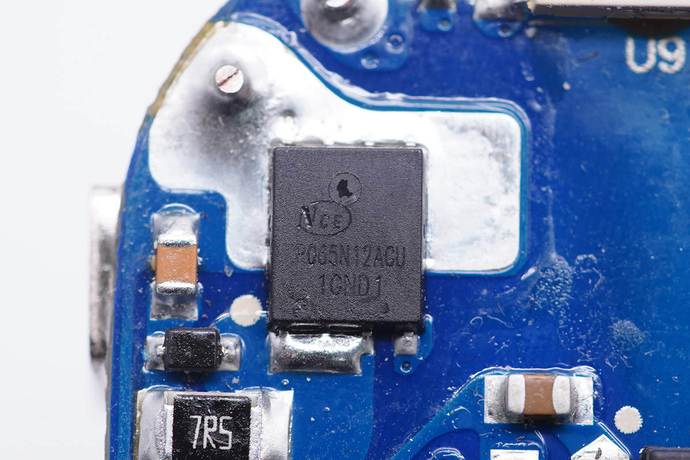

對應同步整流管采用新功率NCEP065N12AGU，耐壓120V，DFN5x6封裝。

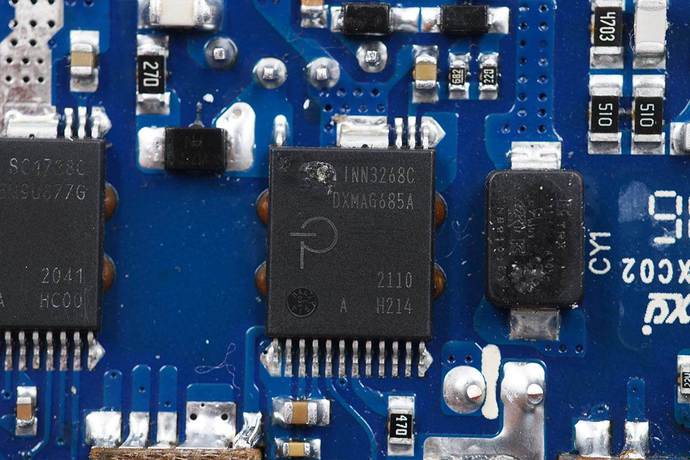

C3和USB-A口開關電源主控芯片采用PI INN3268C，集成了650V/725V初級開關MOS、同步整流、FluxLink反饋和恒功率特性的離線反激式恒壓/恒流準諧振開關電源IC，最高支持65W輸出功率。

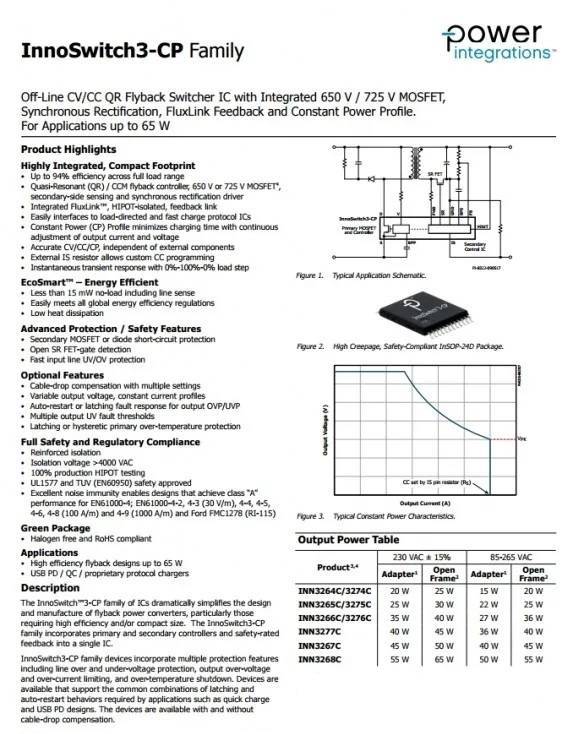

PI INN3268C資料信息。

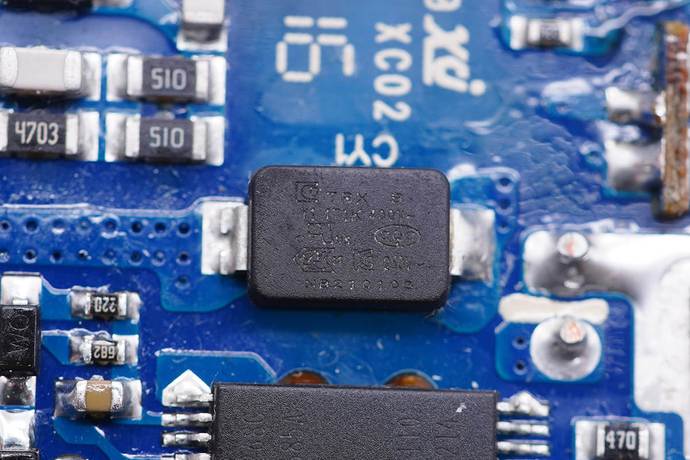

旁邊貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

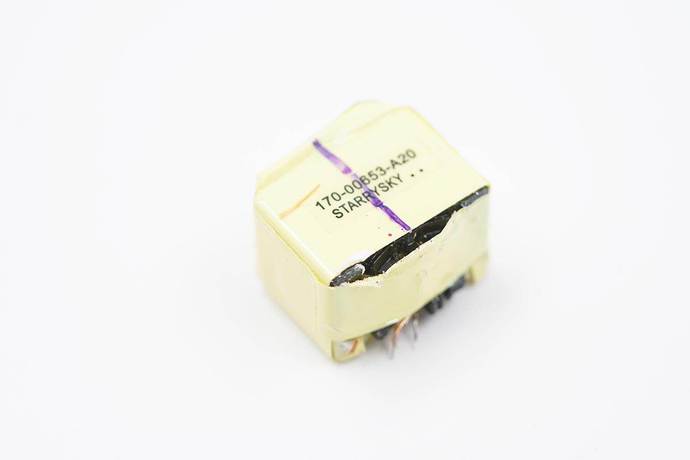

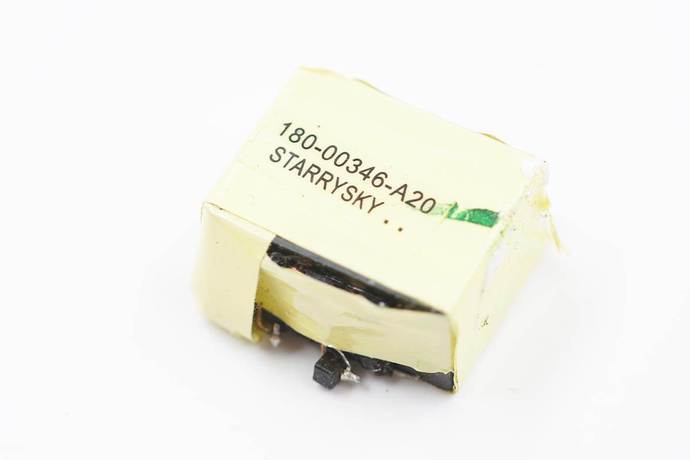

對應變壓器特寫。

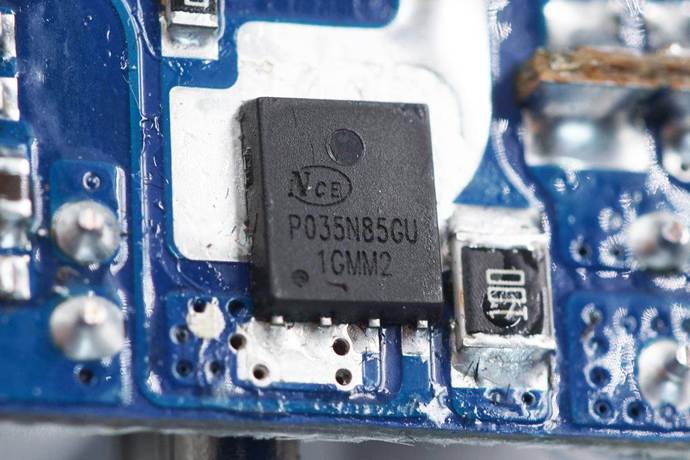

對應同步整流管采用新功率NCEP035N85GU，耐壓85V，DFN5x6封裝。
C2口電源主控芯片也是采用的PI SC1738C。
對應變壓器特寫，兩側為大功率輸出，中間變壓器為USB-C3和A口輸出，便于散熱。
對應的同步整流管也是采用新功率NCEP065N12AGU。

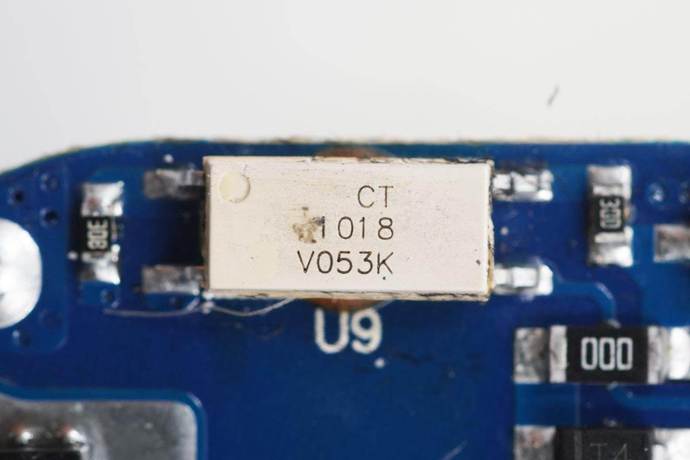

CT 1018光耦，用于輸出電壓反饋調節。

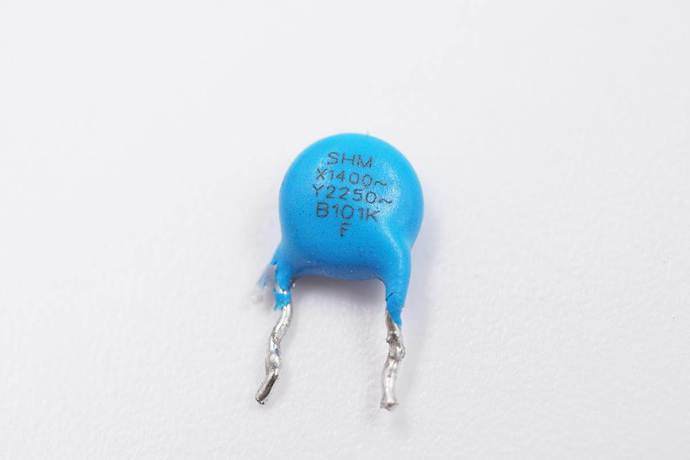

Y電容特寫。

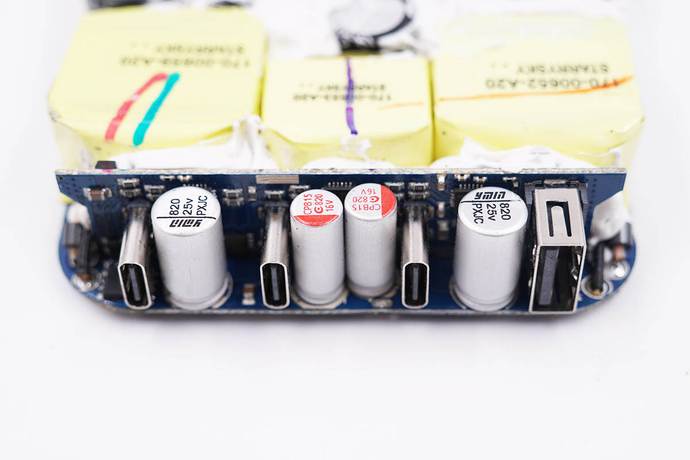

輸出端除小板外還有四顆濾波固態電容。

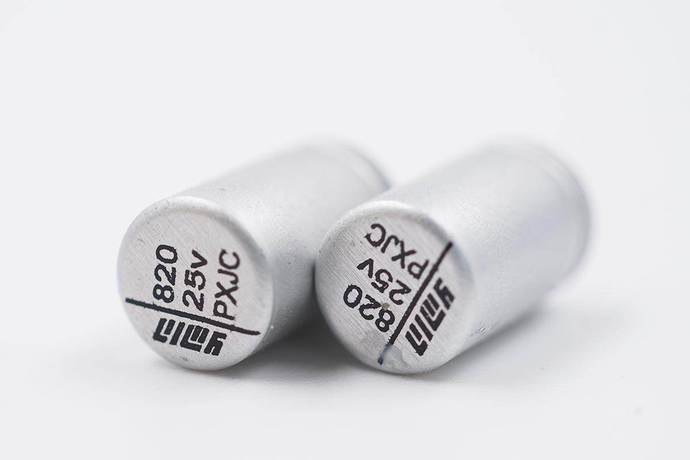

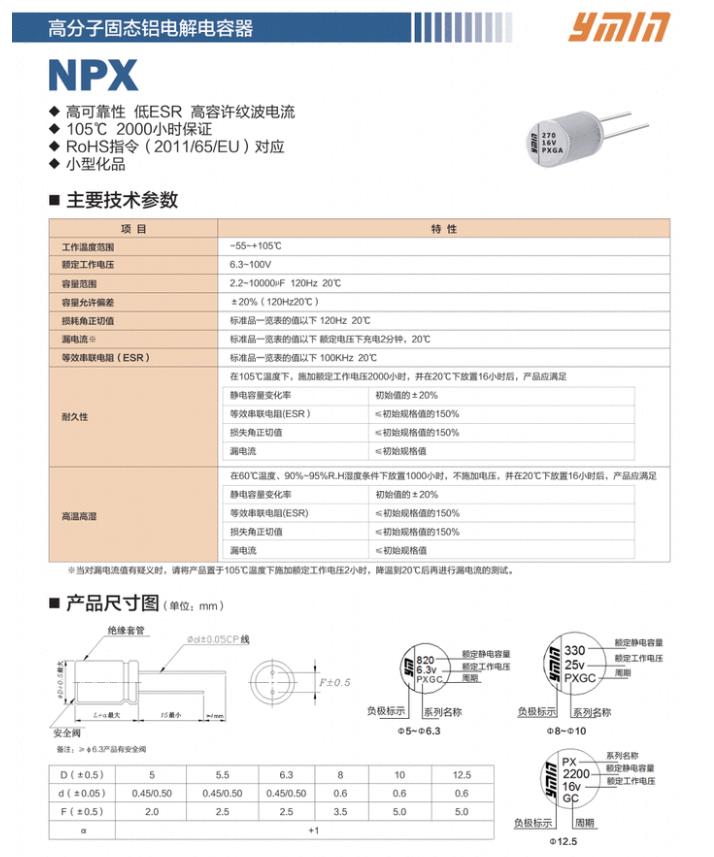

兩顆采用永銘NPX系列固態電容，規格都是25V 820μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

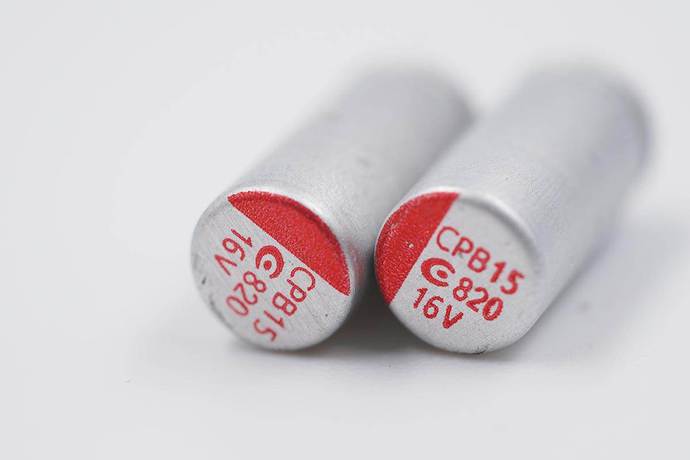

另外兩顆來自鈺邦，規格為16V 820μF。

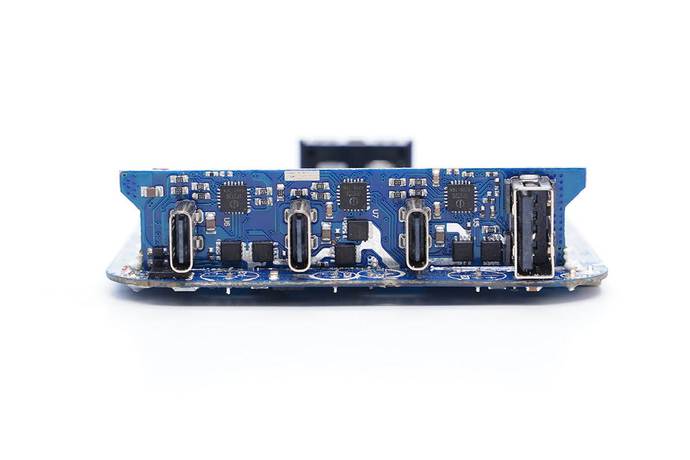

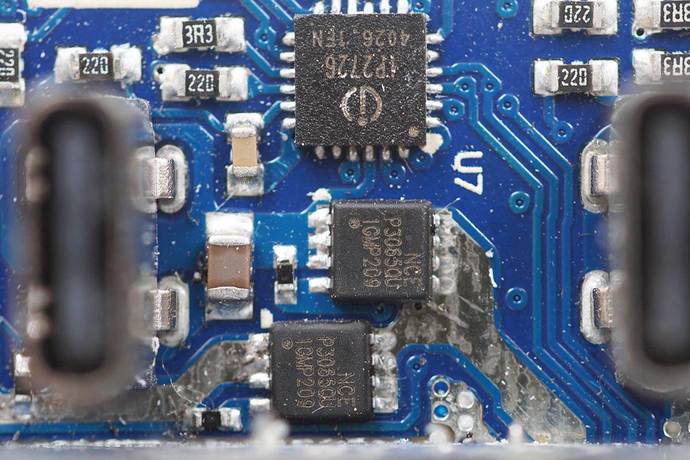

將電容拆掉，可以看到輸出端采用了三組英集芯IP2726+新功率NCEP3065QU控制四口輸出電壓以及保護。其中C1和C2口各一組，C3和A口一組。

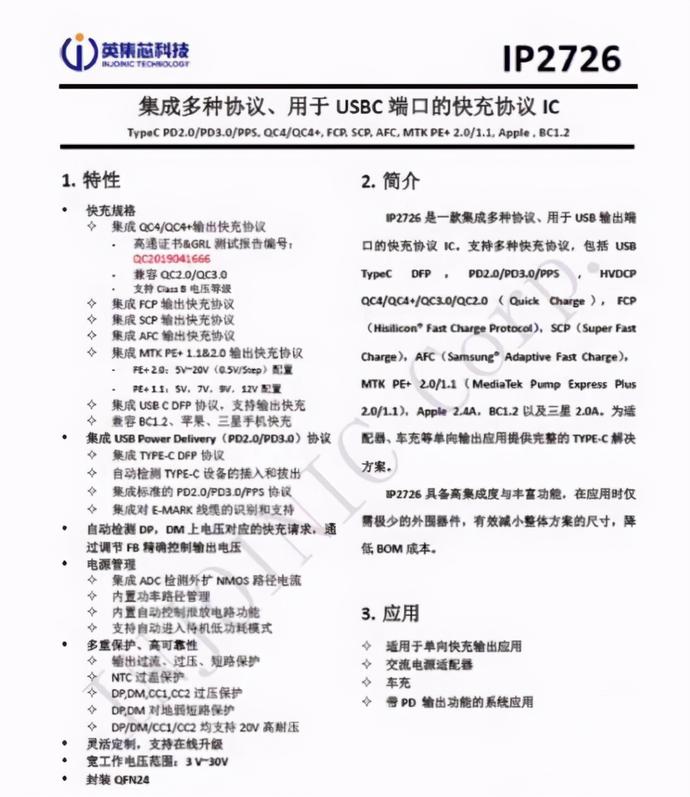

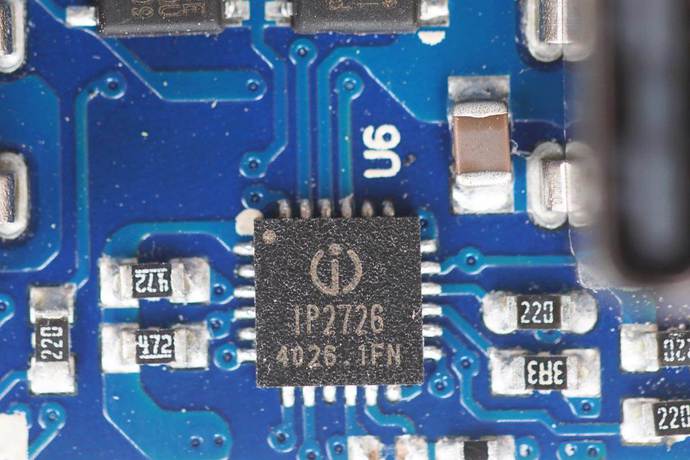

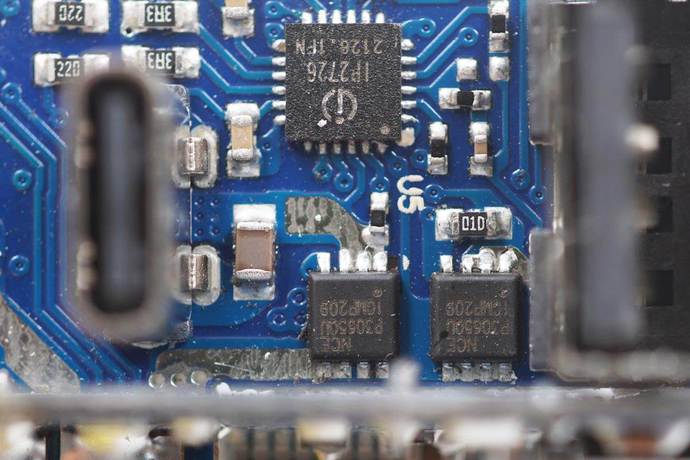

英集芯協議芯片IP2726特寫，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。
充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。
充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。
兩顆新功率NCEP3065QU作為C1和C2口輸出VBUS開關管，實現雙路輸出并聯，耐壓30V。

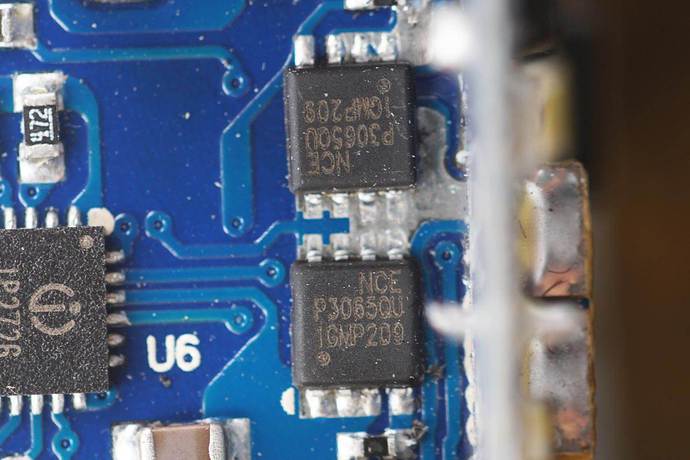

第二組特寫，用于兩路開關電源并聯，實現100W輸出。
第三組特寫，兩個管子分別用于USB-C3和A口。

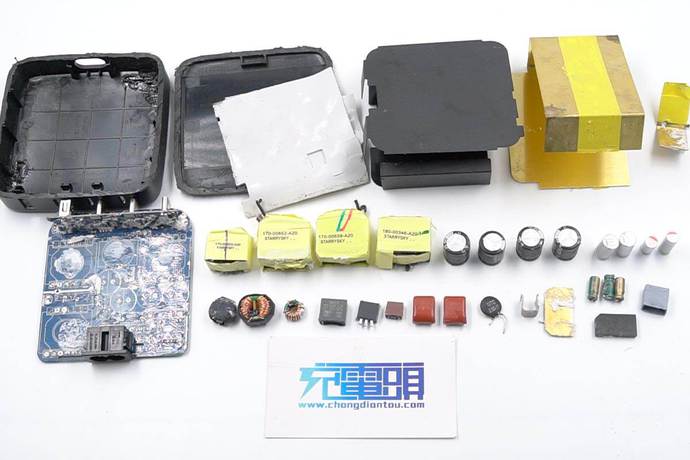

全部拆解完畢，來張全家福。
充電頭網拆解總結
UGREEN綠聯這款100W 3C1A四口桌面充機身方正扁平，頂面激光紋理工藝處理，增加手感和美感，附帶1.6米的電源線以及1米的百瓦CC線，徹底解決墻插不方便、距離遠的痛點。產品支持18W-100W快充，實現功率全覆蓋，同時支持多達四臺設備充電仍可保持快充，無論是多人組隊打游戲，還是辦公室多臺設備使用，它都能很好解決充電問題。
充電頭網通過拆解了解到，充電器采用PFC升壓加三路開關電源電路設計，彼此間相互獨立不干擾，使得其能同時支持多臺設備快充而功率不減，同時避免多口同時充電出現斷流、重啟等情況。
PFC升壓電路控制器采用恩智浦TEA19162T，采用美浦森MSM06065G1碳化硅二極管整流。內置三路開關電源，其中兩路采用PI SC1738C方案為USB-C1和C2供電，一路采用PI INN3268C方案為USB-C3和A口供電，集成度高，輸出端采用三顆英集芯IP2726協議芯片控制四口輸出電壓，輸出功率智能分配。搭配的MOS管主要來自新功率，整體方案十分可靠。輸出端采用永銘小體積快充專用固態電容進行濾波。
