最近充電頭網拿到了一款Sicgecs 65W氮化鎵超級閃充，方塊造型機身加上配備折疊國標插腳，讓其便攜性非常好。其次充電器配備1C1A雙輸出接口，支持筆電和手機45W+18W同時快充，對于時常外地出差的人來說攜帶這么一款充電器，設備充電將會十分方便，也更有效率。
下面充電頭網就對這款充電器進行詳細拆解，看看產品具體用料做工如何。
一、Sicgecs 65W氮化鎵閃充外觀

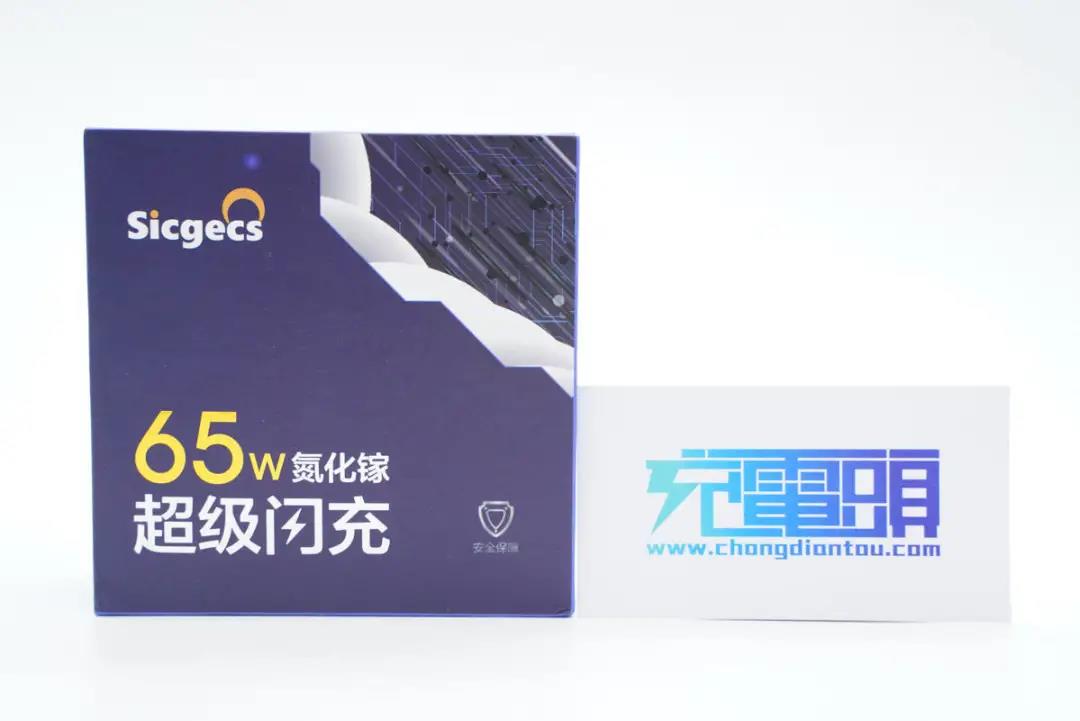

包裝盒正面印有Sicgecs品牌和產品名稱——65W氮化鎵超級閃充。

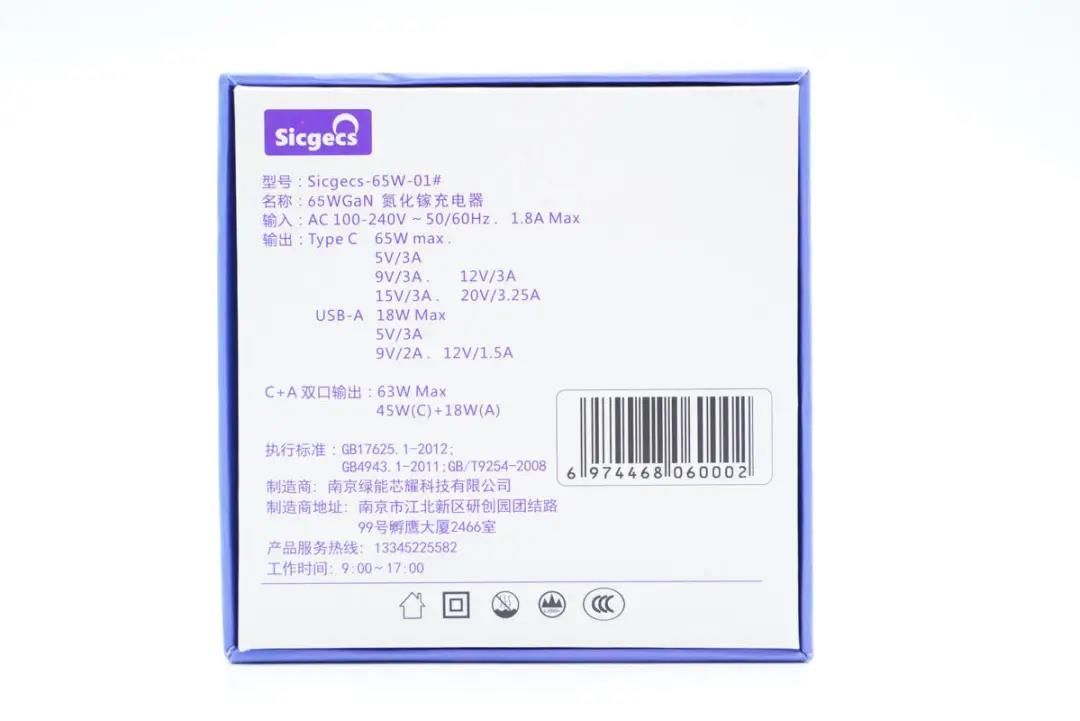

包裝盒天地蓋設計，底部印有產品參數信息。

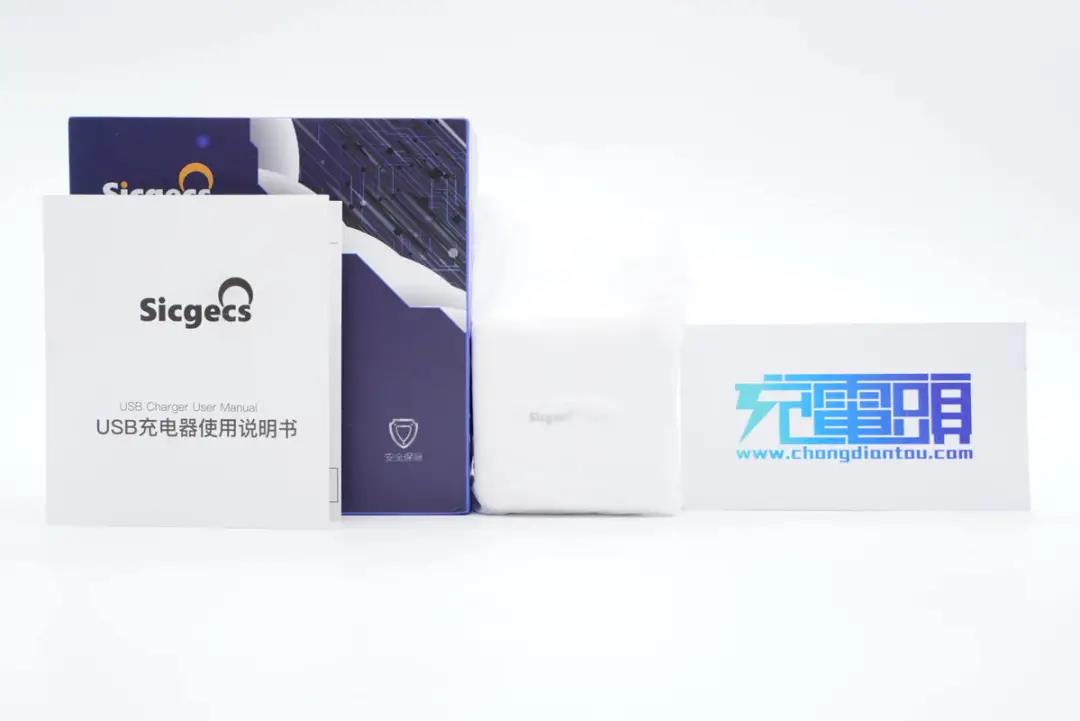

包裝內含充電器和使用說明書。
充電器方塊造型設計，采用PC阻燃材質白色外殼，表面啞光處理。

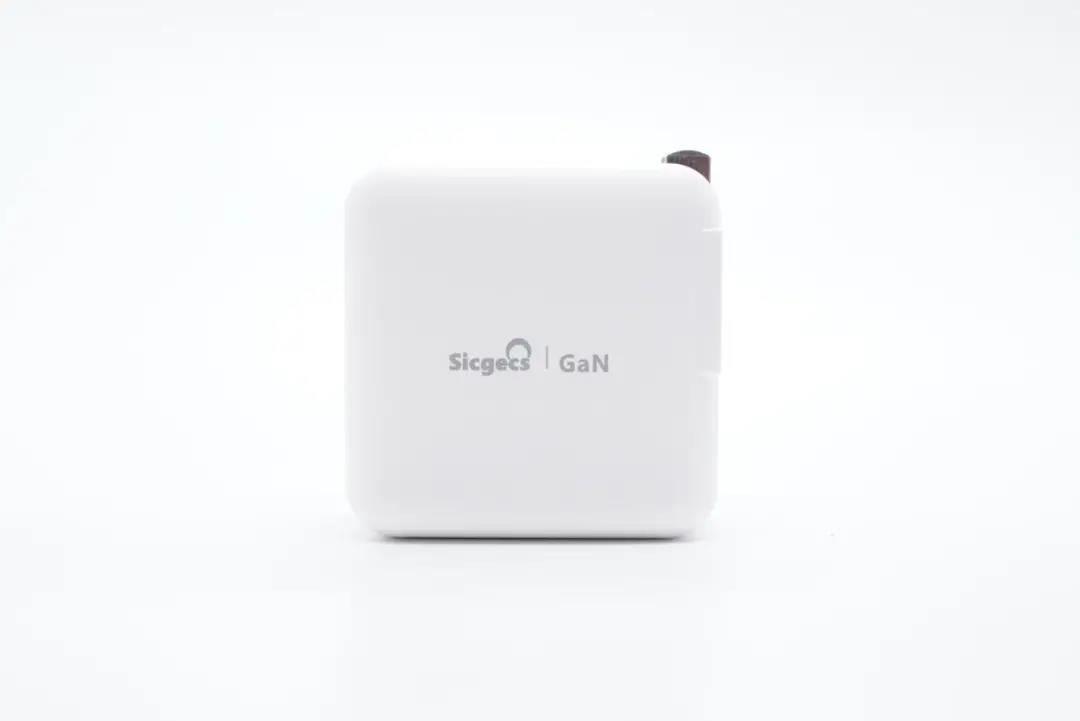

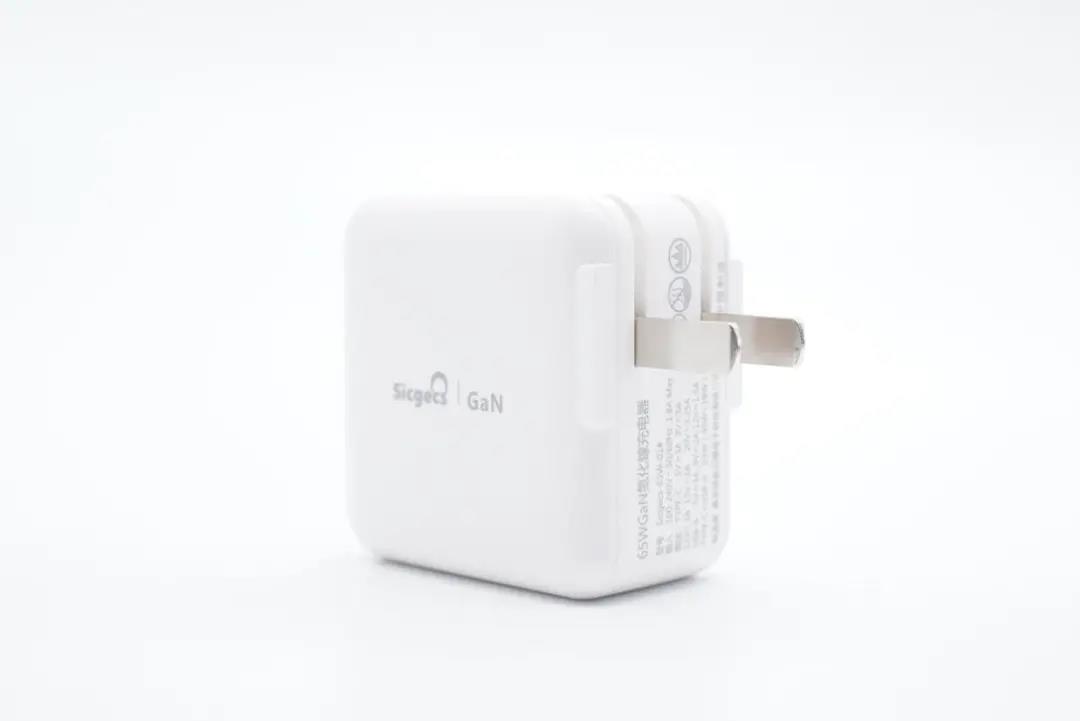

機身正面印有Sicgecs品牌和GaN字樣，表明這是一款氮化鎵充電器。

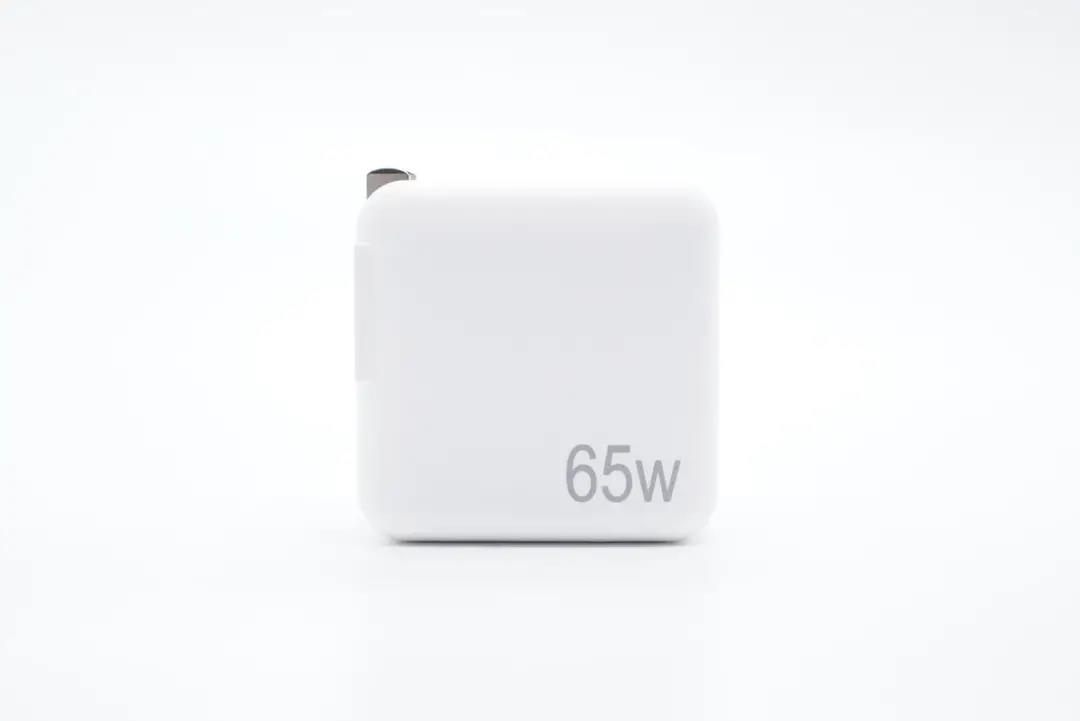

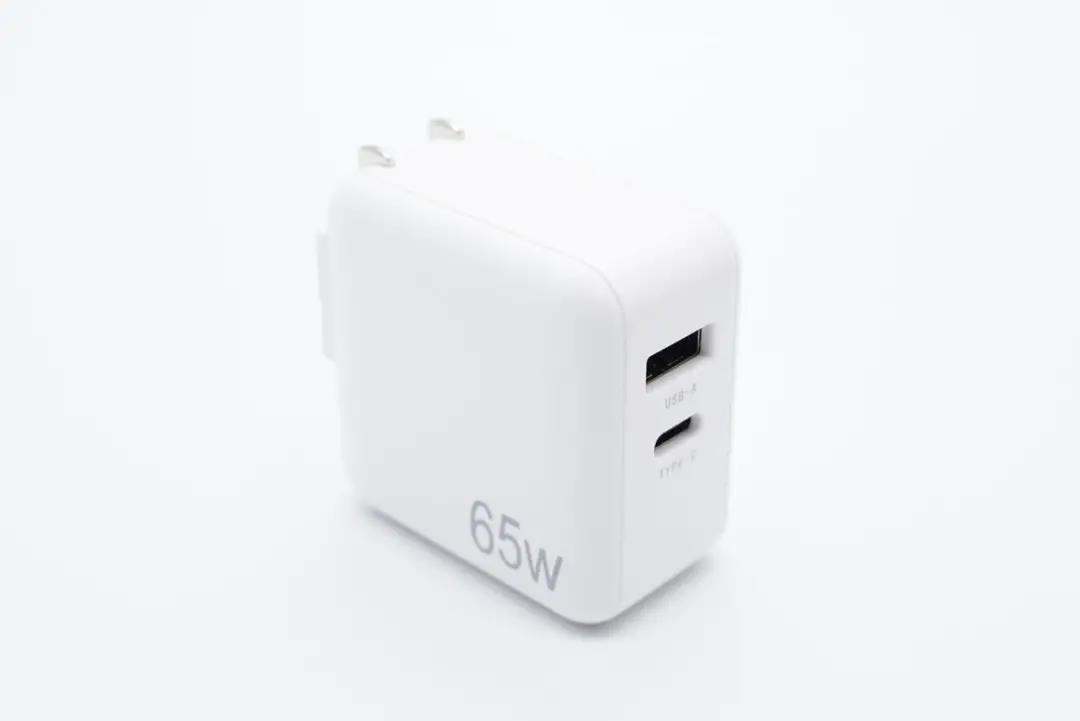

另一面右下角印有65W字樣，表明充電器支持最大65W快充。
充電器配備可折疊國標插腳，方便攜帶，兩側加入雙翼設計，使用更穩定。

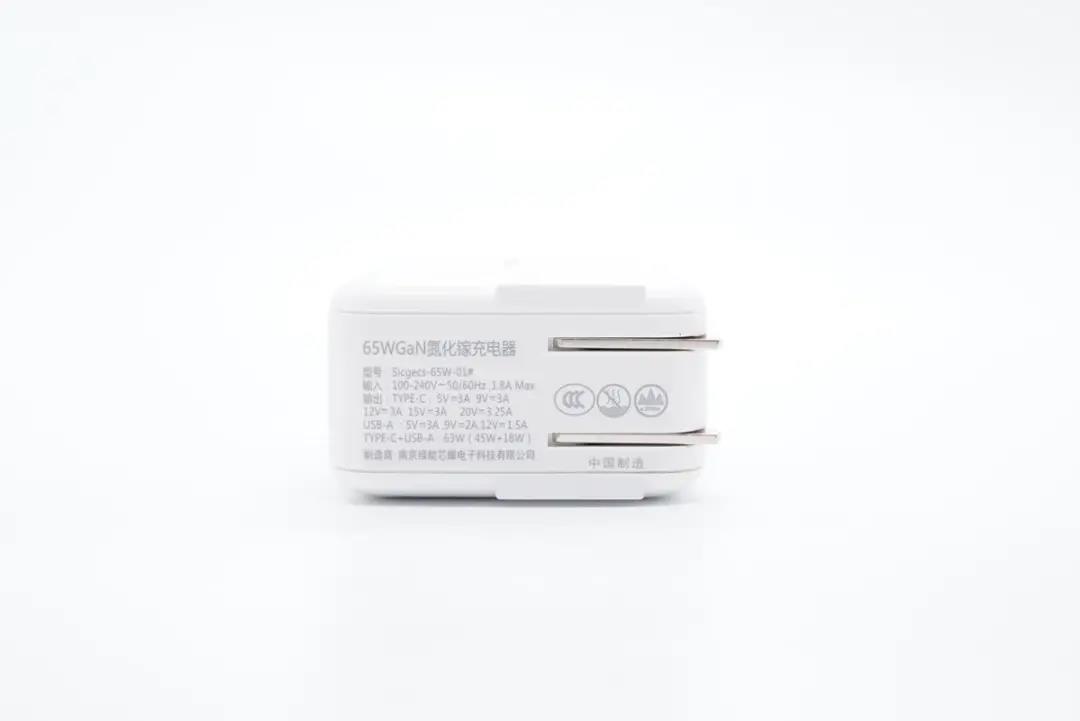

輸入端外殼上印有充電器參數信息
型號：Sicgecs-65W-01#
輸入：100-240V~50/60HZ 1.8A
輸出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：5V3A、9V2A、12V1.5A
USB-C+USB-A：63W（45W+18W）
制造商：南京綠能芯耀電子科技有限公司
充電器已經通過了CCC認證。

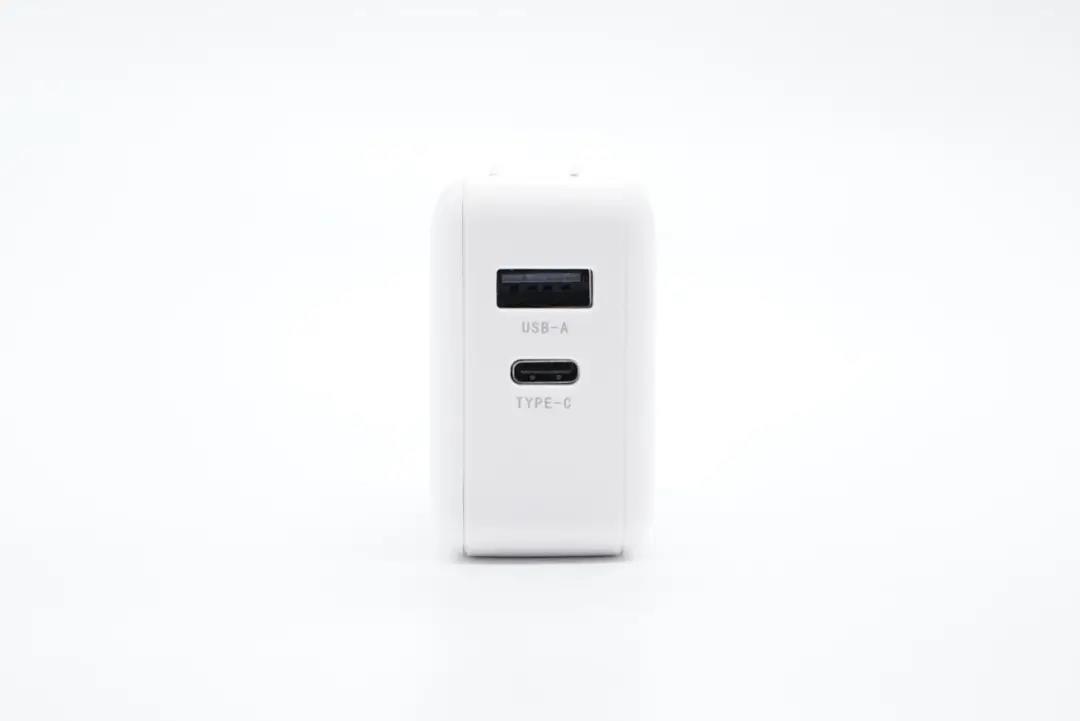

輸出端配備1C1A接口，均采用黑色膠芯。

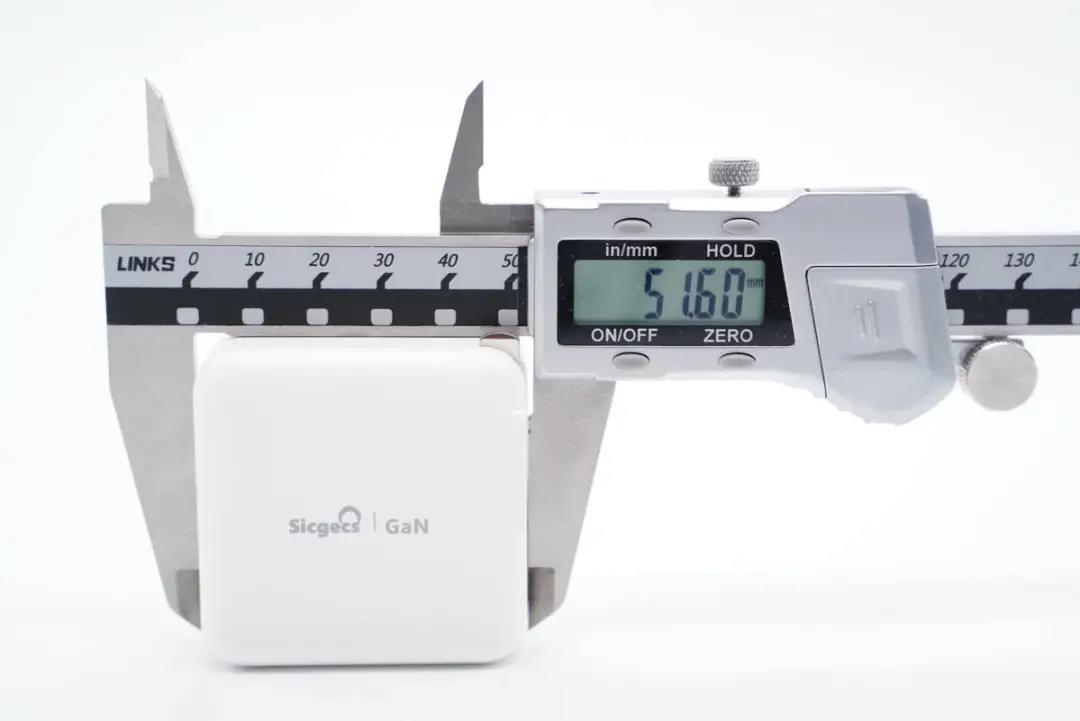

測得充電器機身高度為51.6mm。

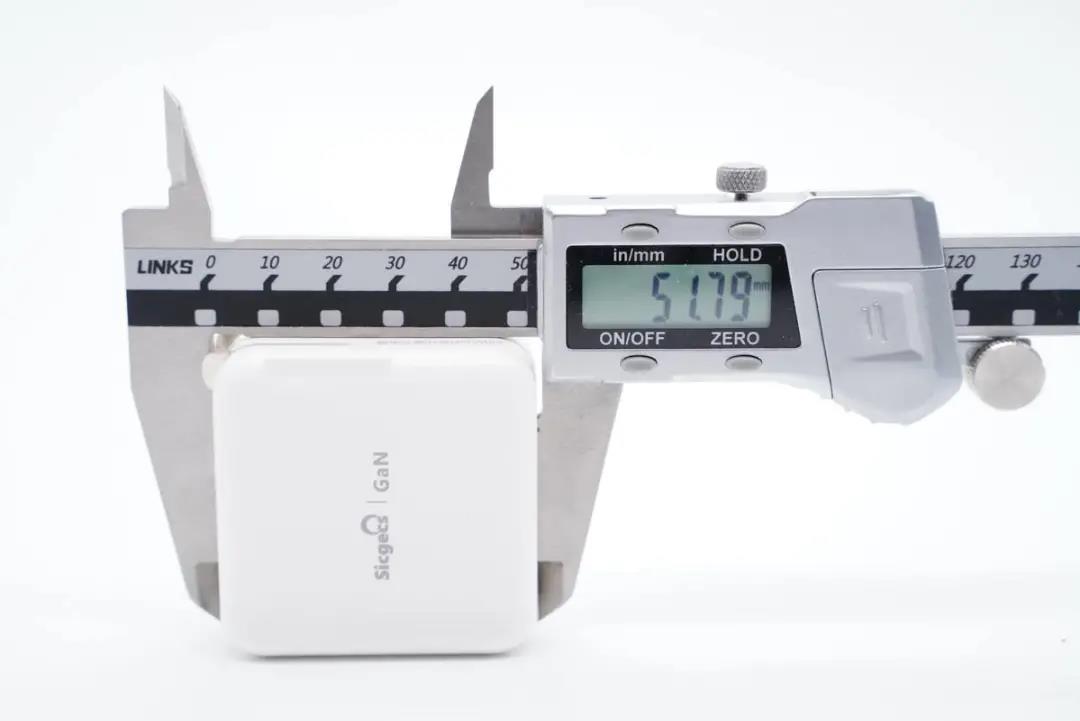

寬度為51.79mm。

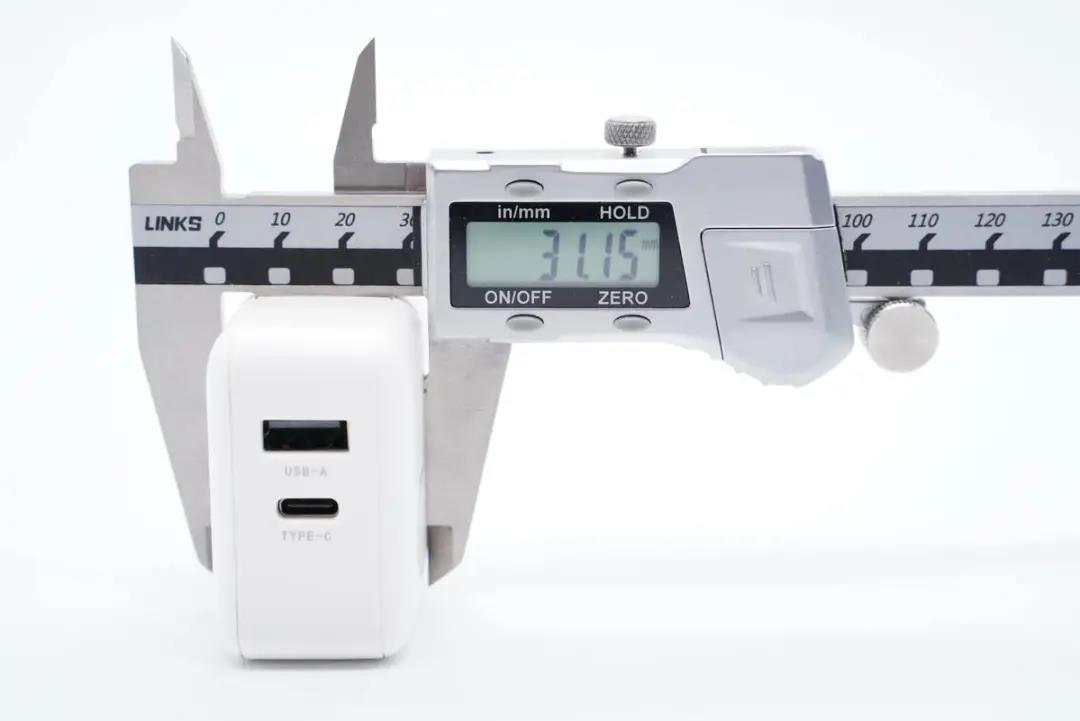

厚度約為31.15mm。

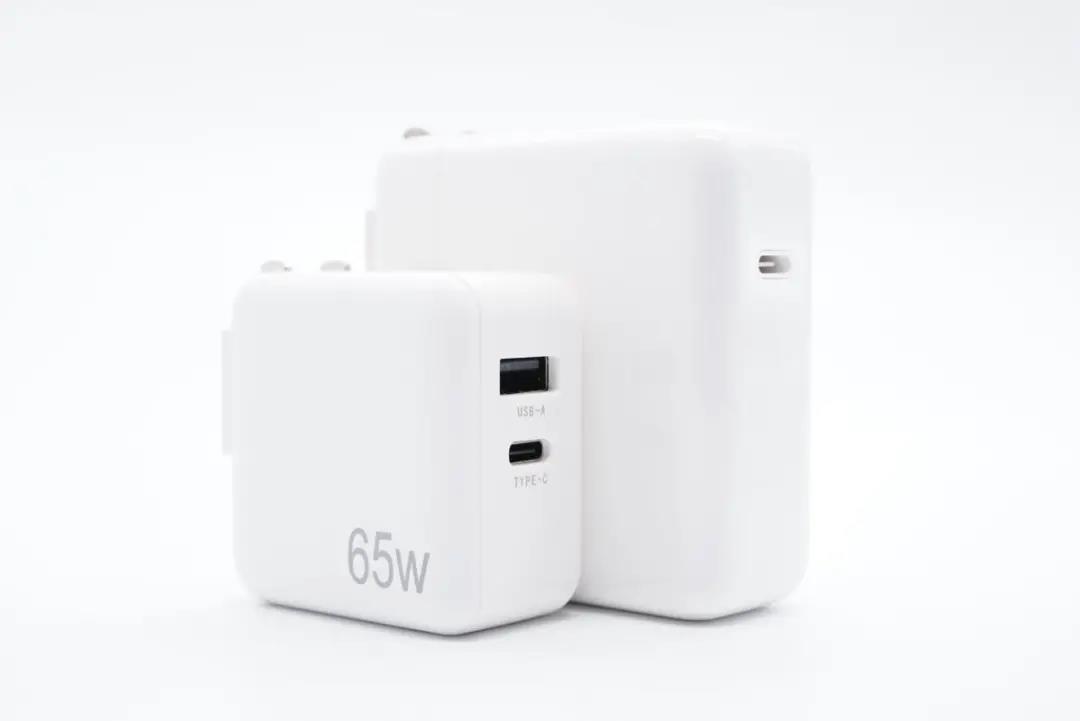

和蘋果61W充電器直觀對比，體積優勢巨大。

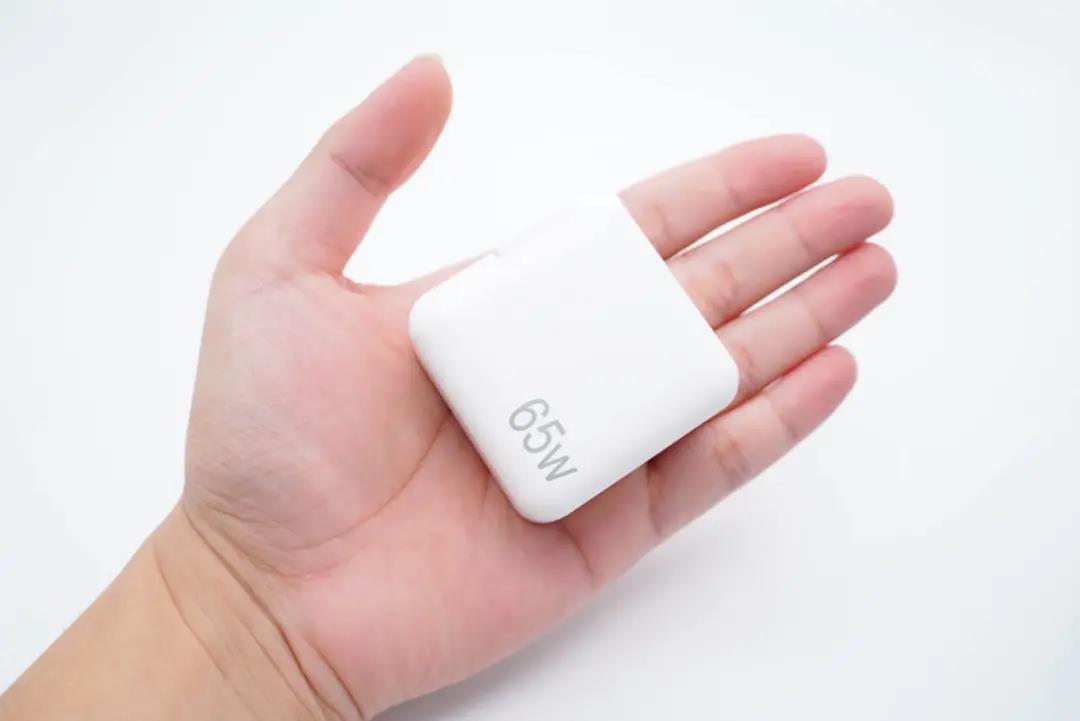

拿在手上的直觀感受。

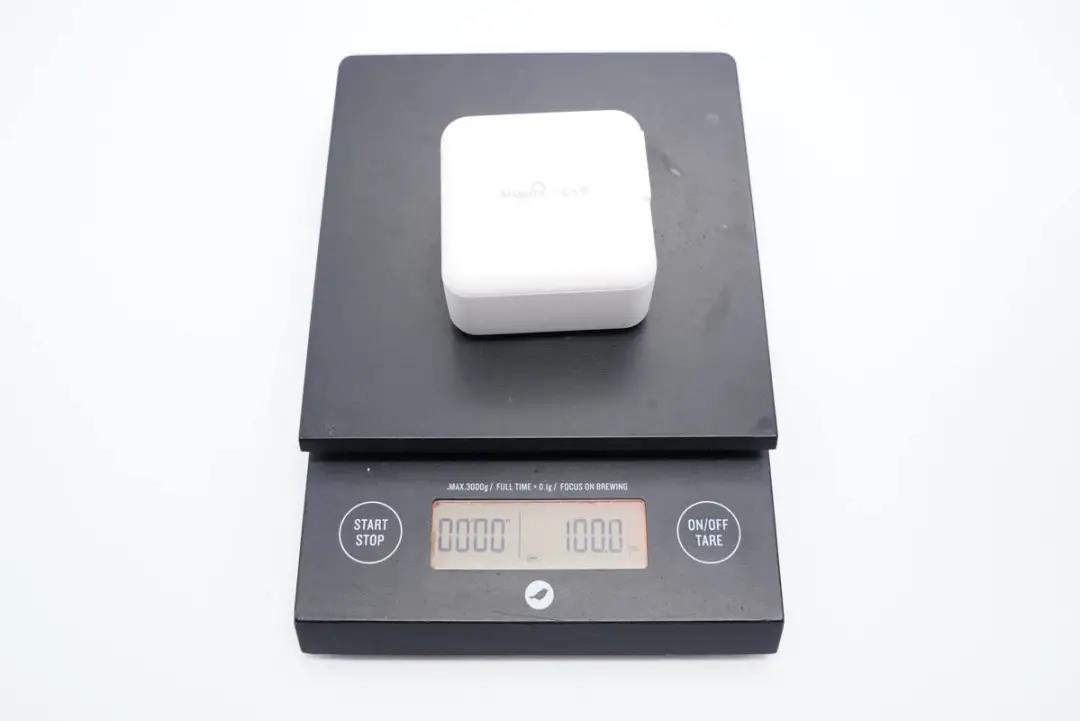

凈重約為100g。

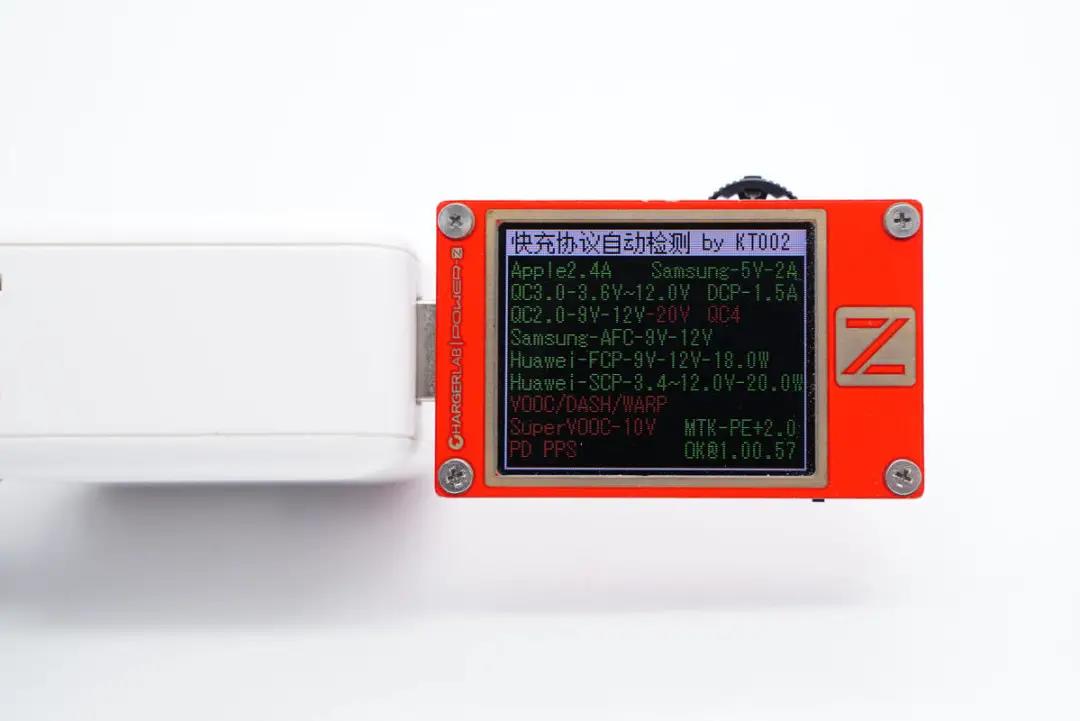

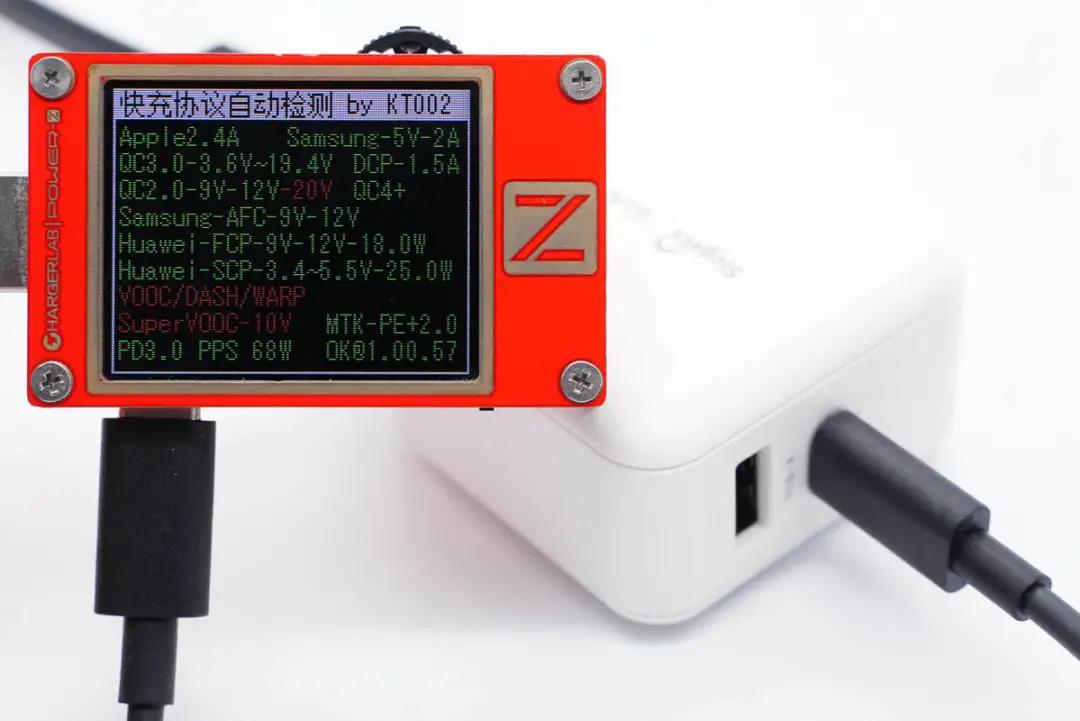

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議，兼容性非常好。

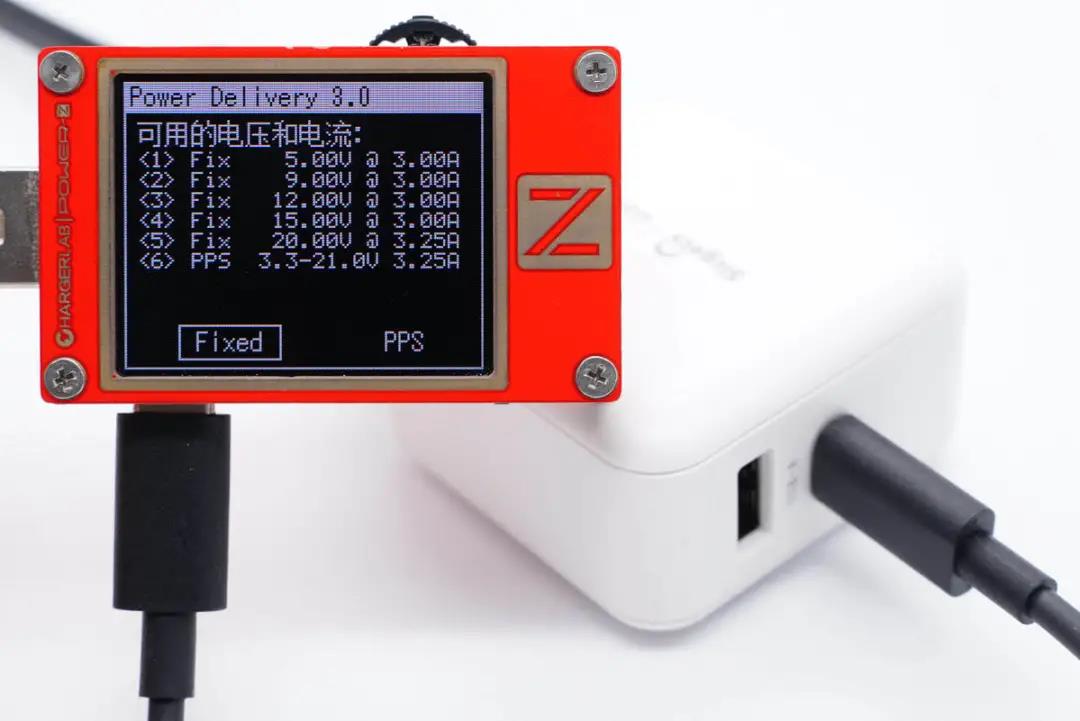

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3.25A一組PPS電壓檔位。
測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。
二、Sicgecs 65W氮化鎵閃充拆解

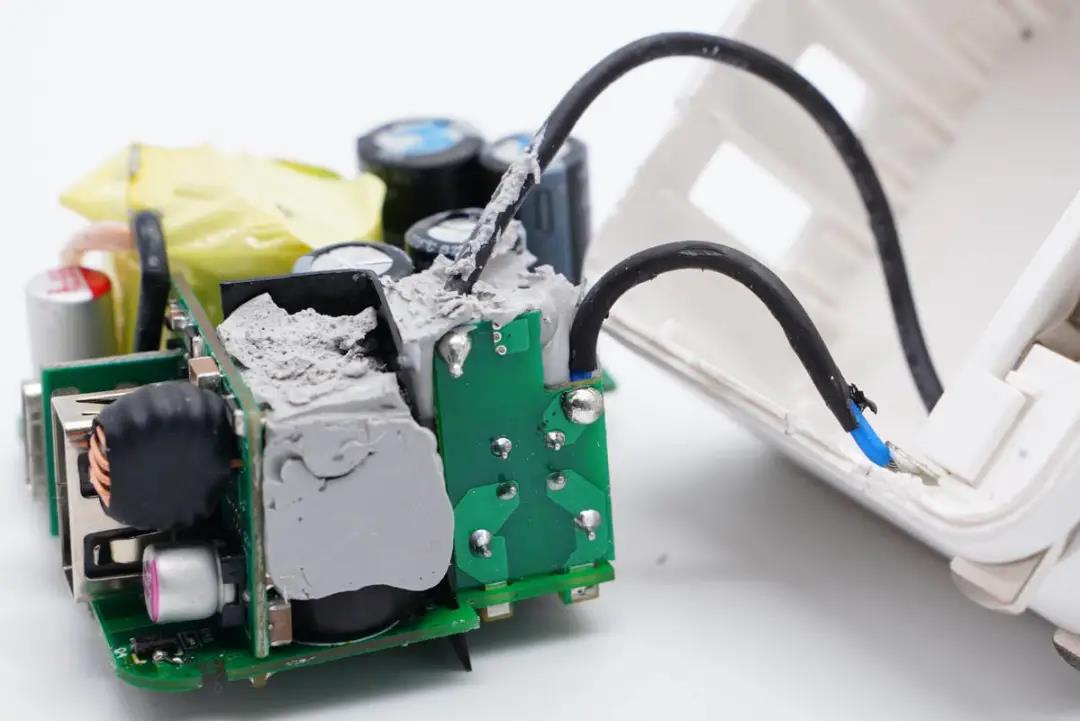

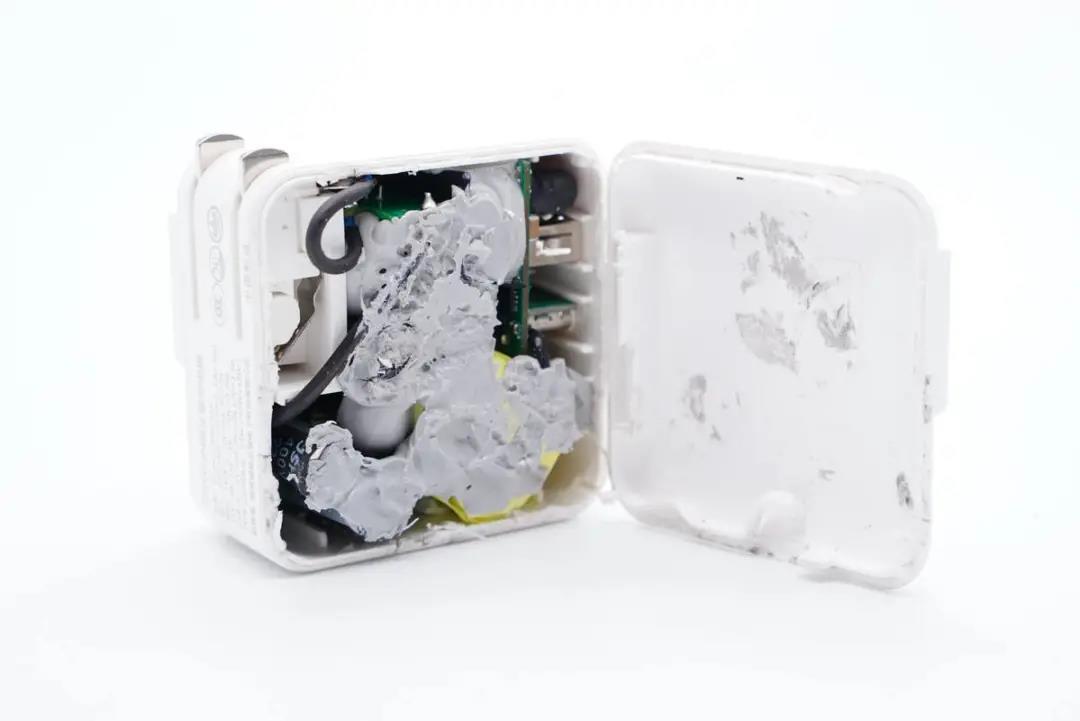

將外殼拆開，內部元器件打膠大量散熱。

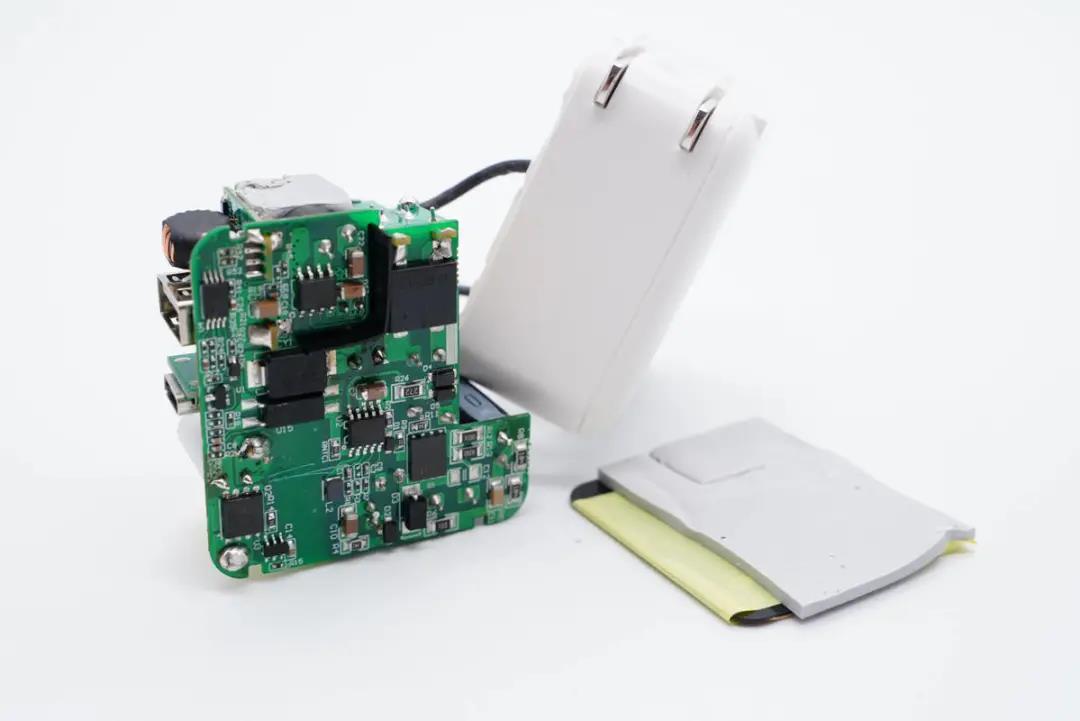

充電器主板背面貼有導熱墊和散熱片，散熱片做了隔離絕緣處理。
充電器初次級元件間也有隔離板隔離絕緣。
將導熱膠清理干凈。

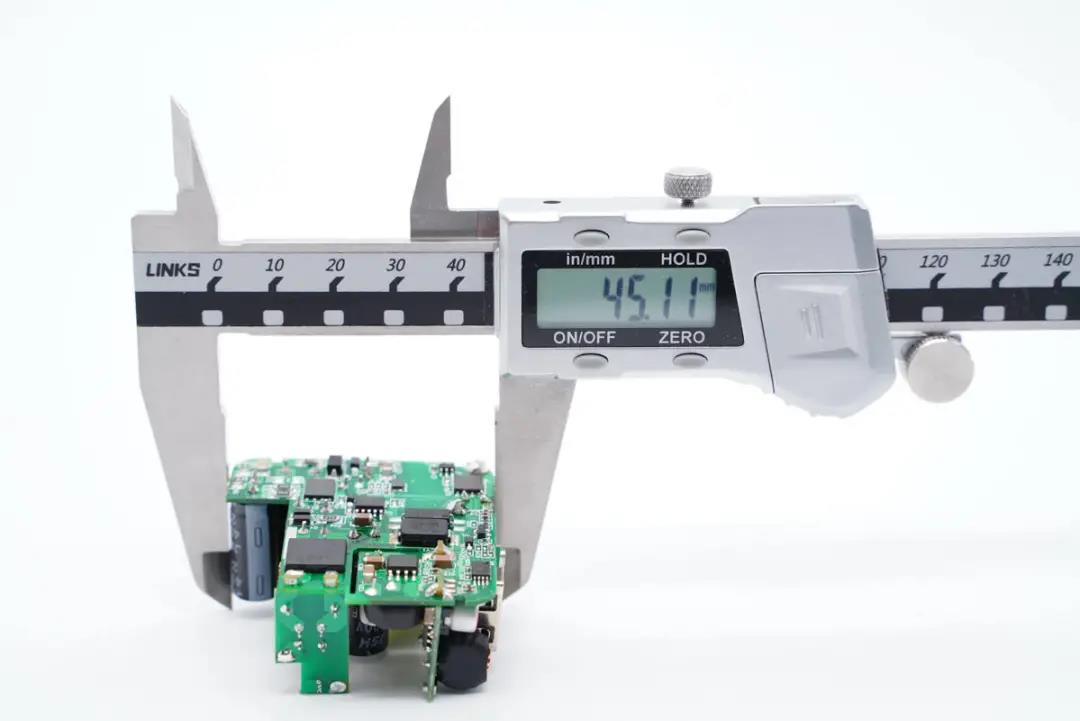

測得模塊長度為45.11mm。

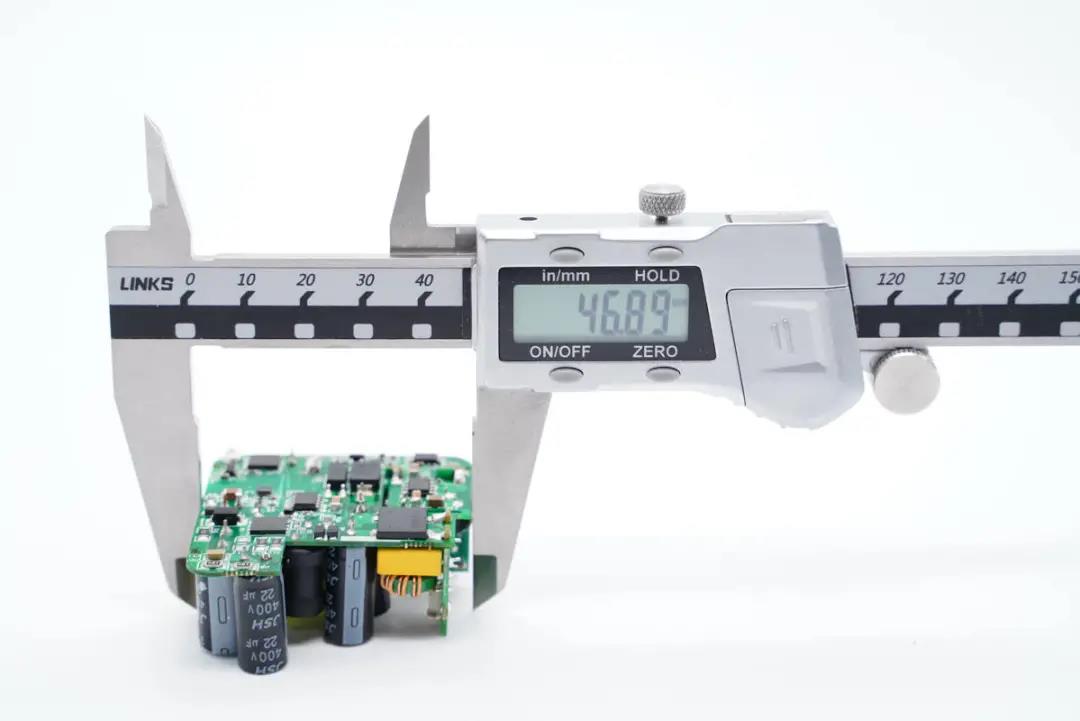

寬度為46.89mm。

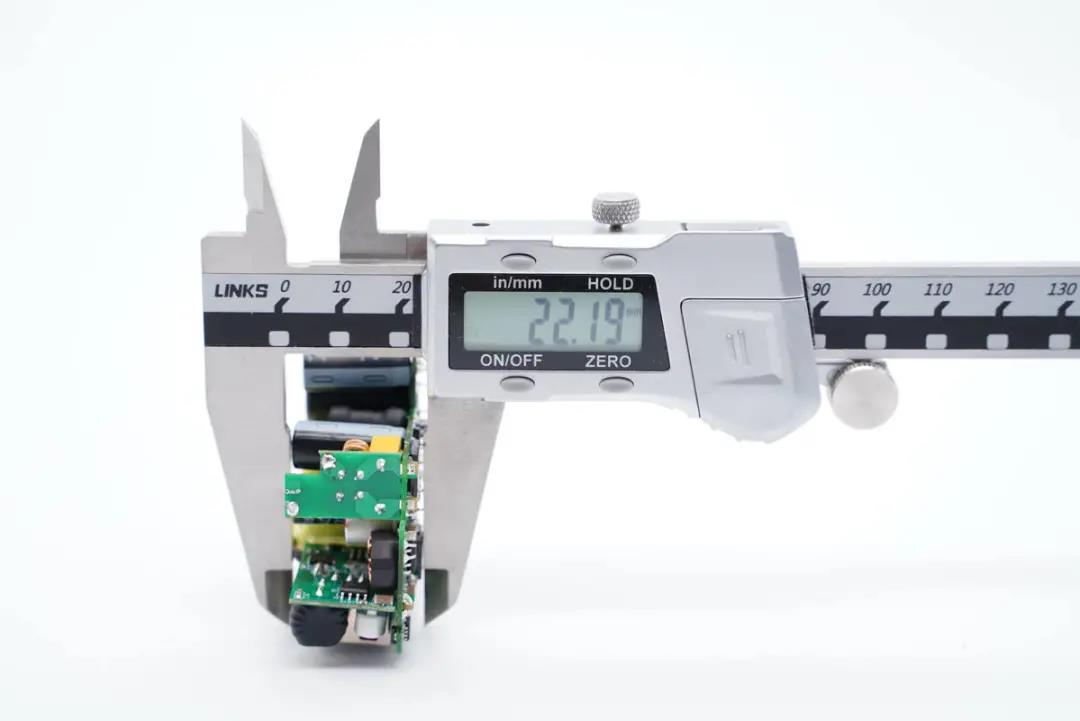

厚度為22.19mm。

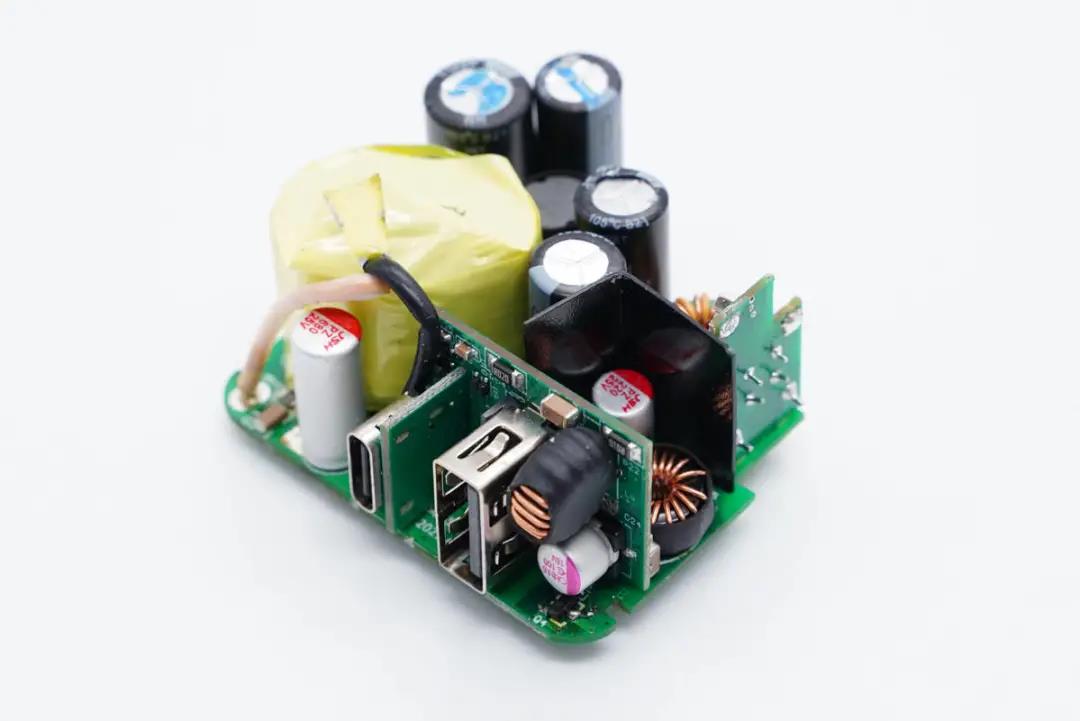

PCB板正面一覽，輸入輸出端均設有小板，次級元器件主要設在右上角區域。

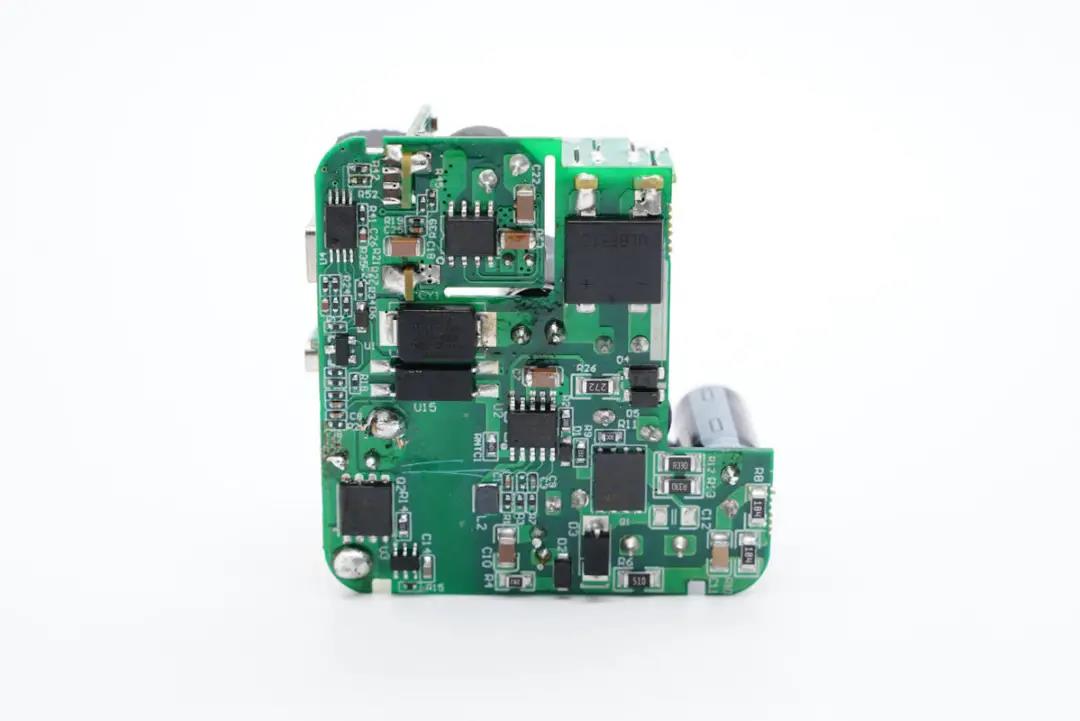

主板背面一覽，光耦、貼片Y電容橫跨初級次級，分界十分明顯。
通過觀察發現，這款充電器采用高頻QR開關電源架構，兩路DC-DC二次降壓輸出，輸出功率智能分配。下面我們從輸入端開始了解各器件的信息。

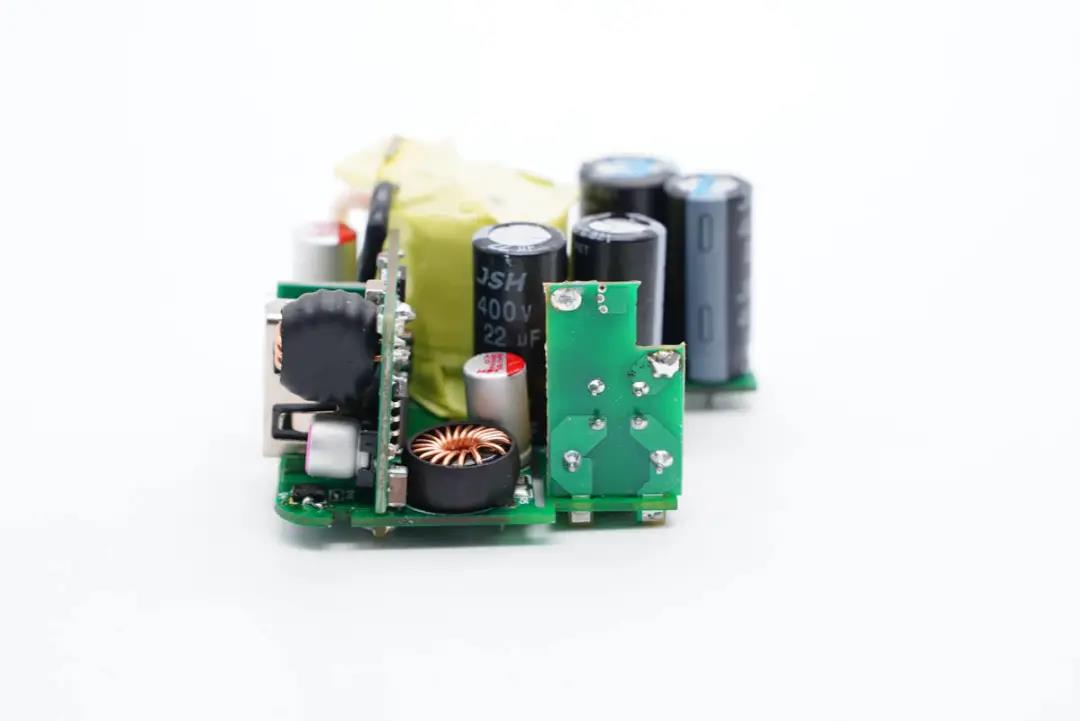

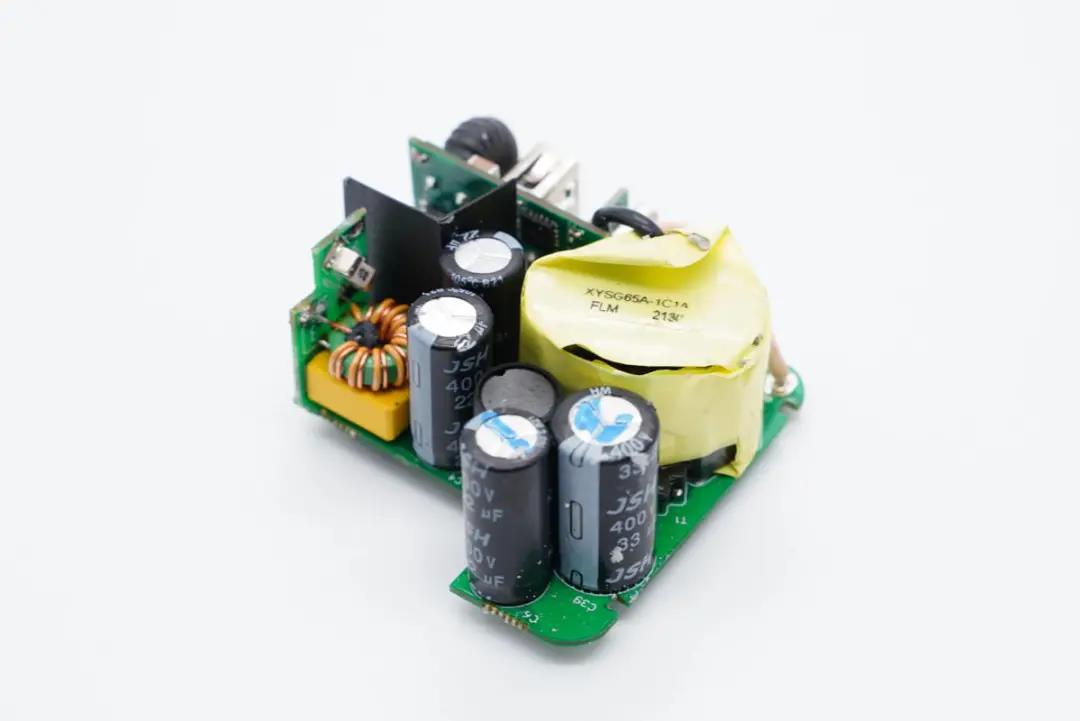

輸入端焊接一塊小板，此外有四顆高壓濾波電解電容、工字電感以及變壓器。

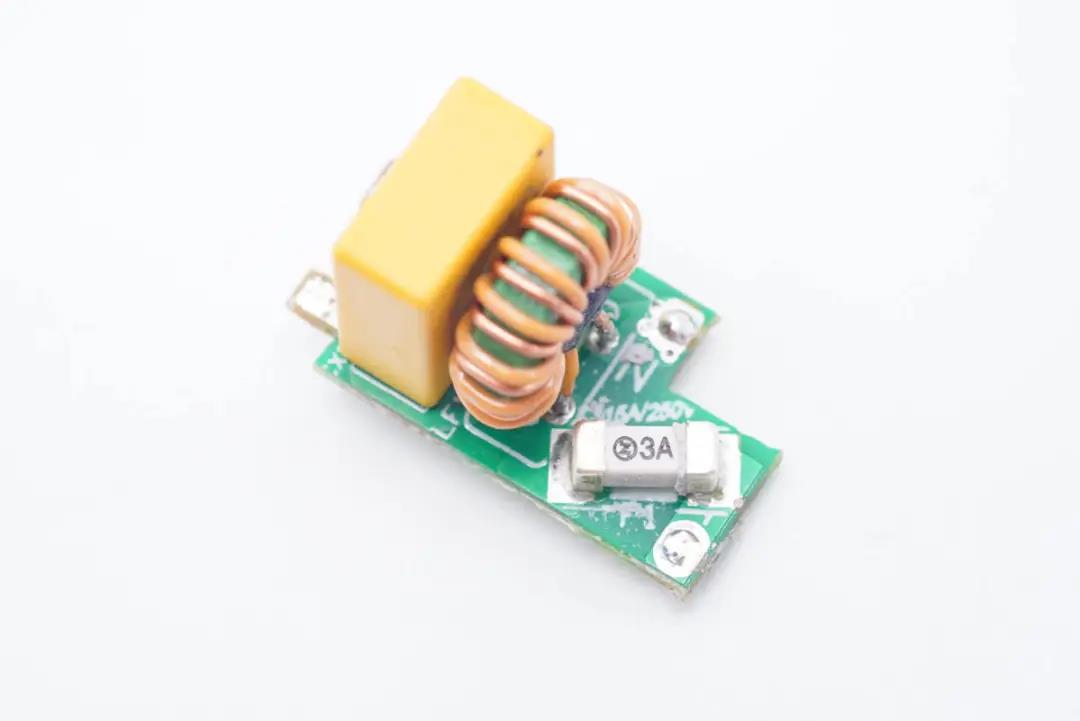

小板上設有貼片保險絲、共模電感以及安規X電容。

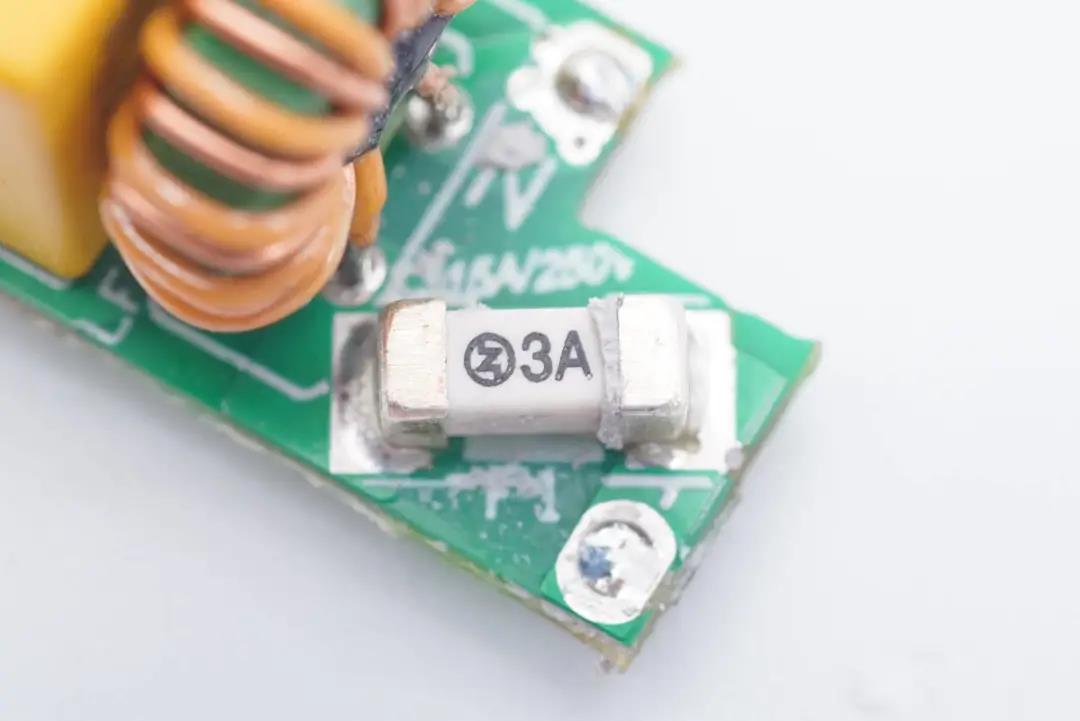

貼片保險絲額定電流3A。

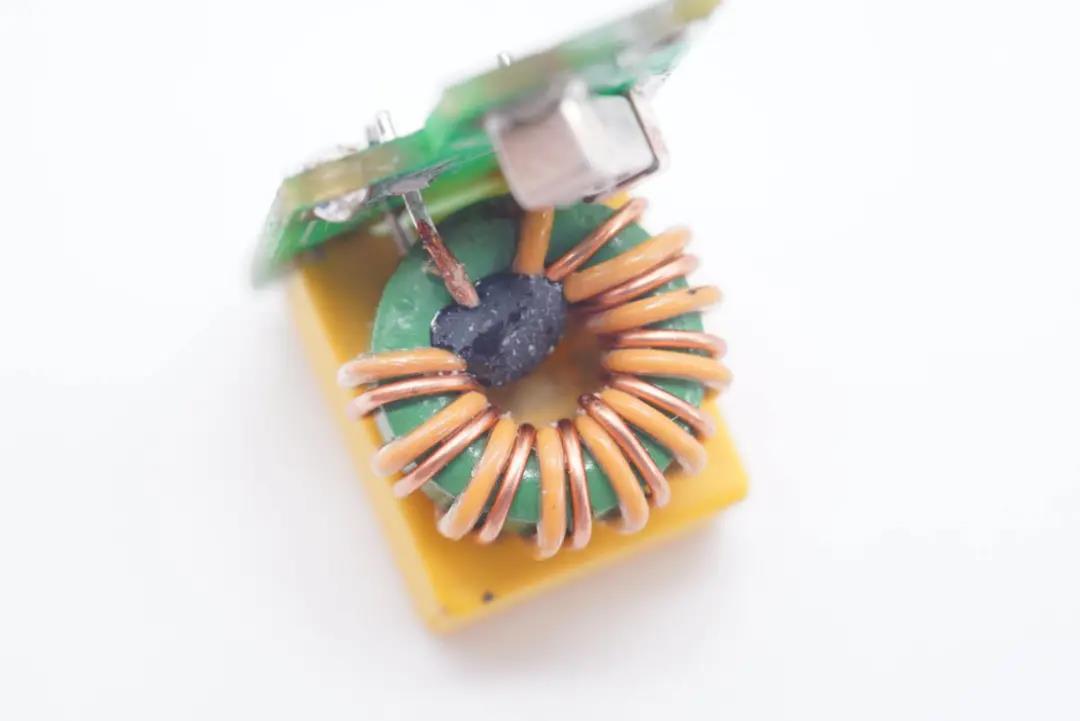

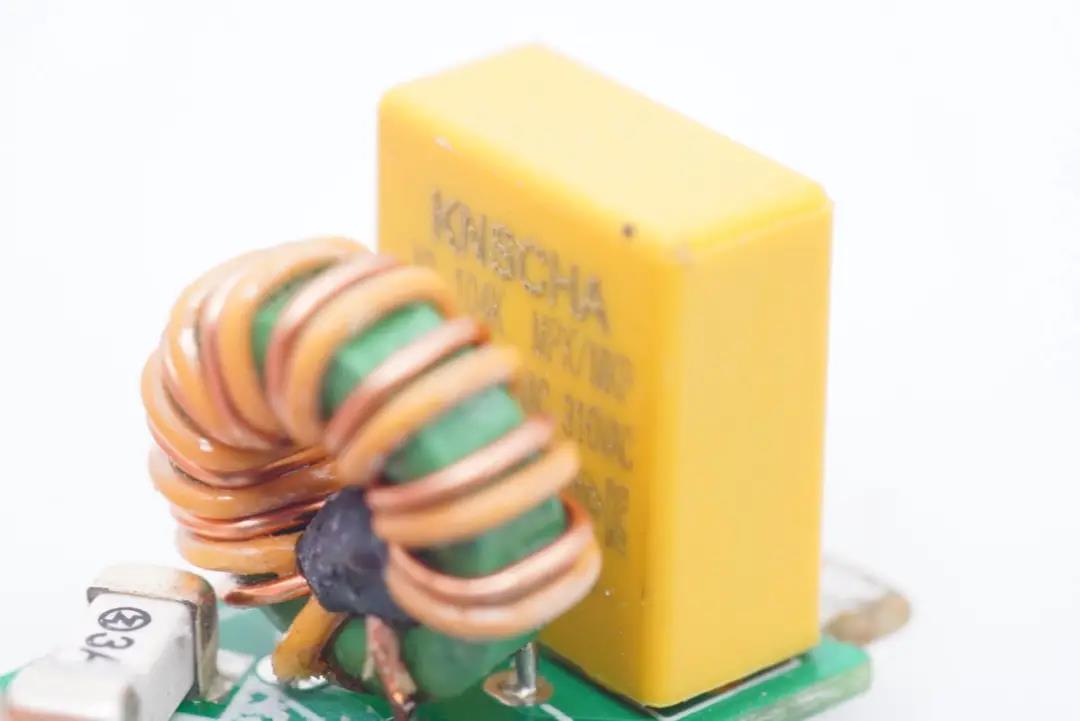

共模電感雙線繞制，用于濾除EMI干擾。
安規X電容來自KNSCHA科尼盛。

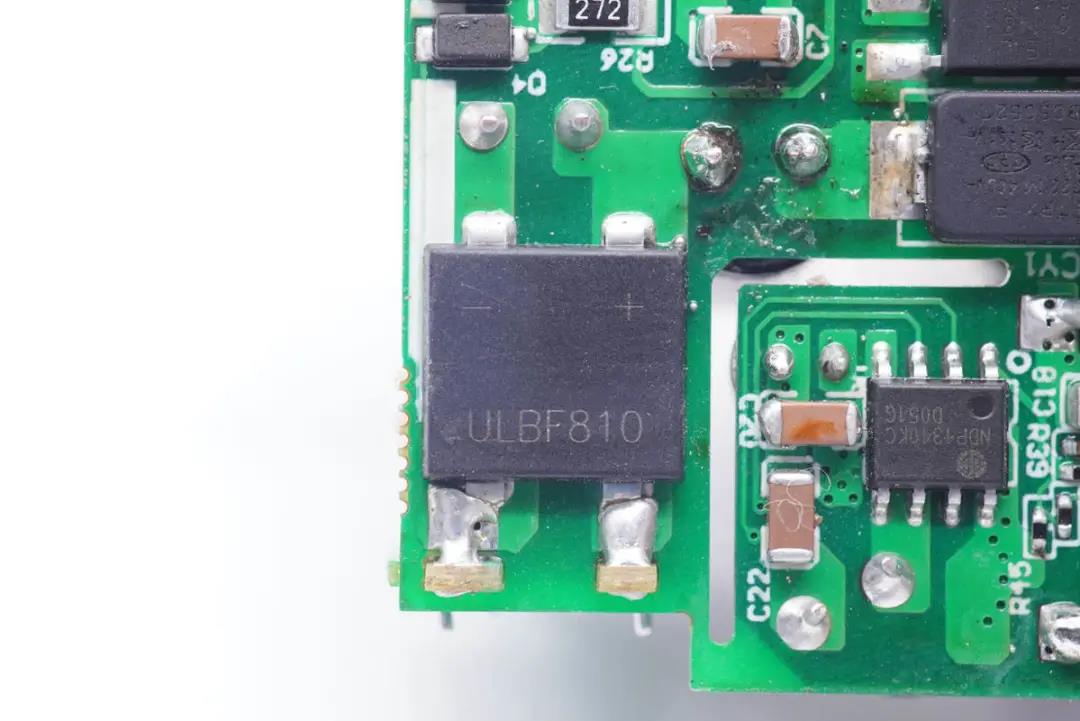

ULBF810整流橋特寫。

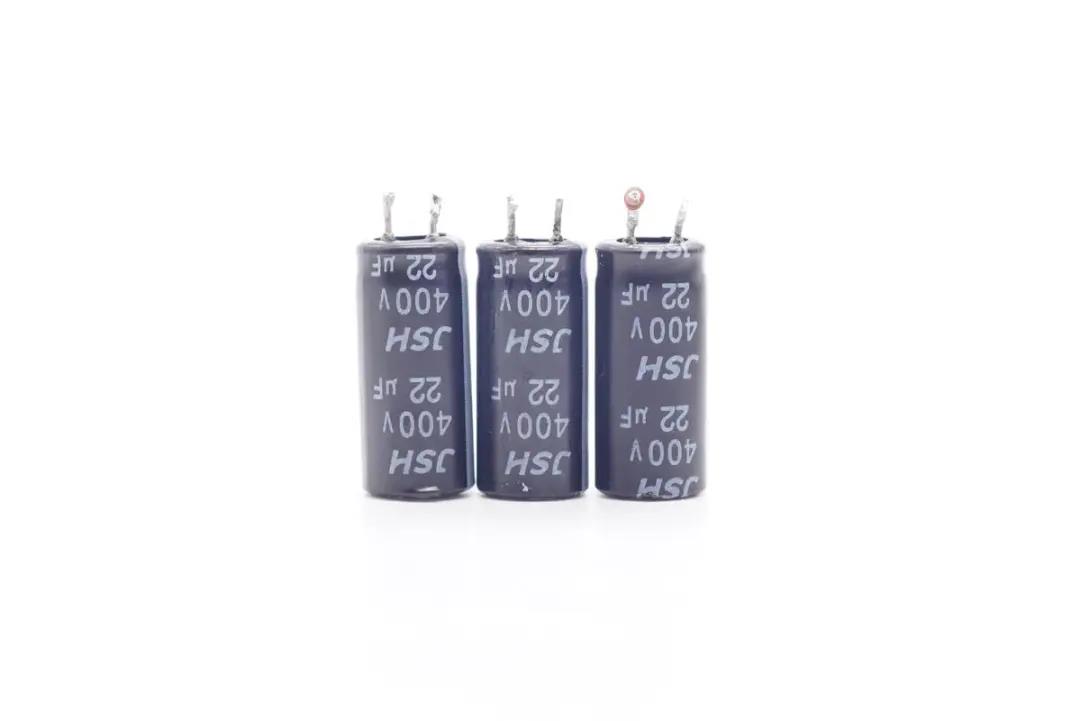

四顆高壓濾波電解電容來自益陽萬京源，其中三顆規格為400V 22μF。

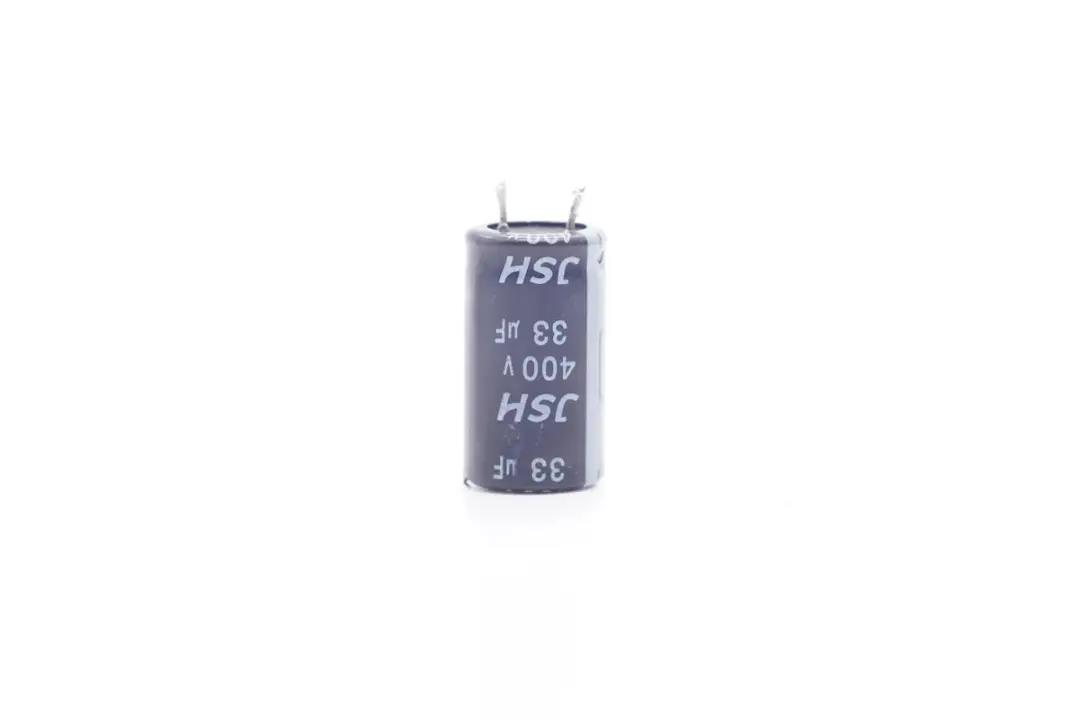

一顆規格為400V 33μF。

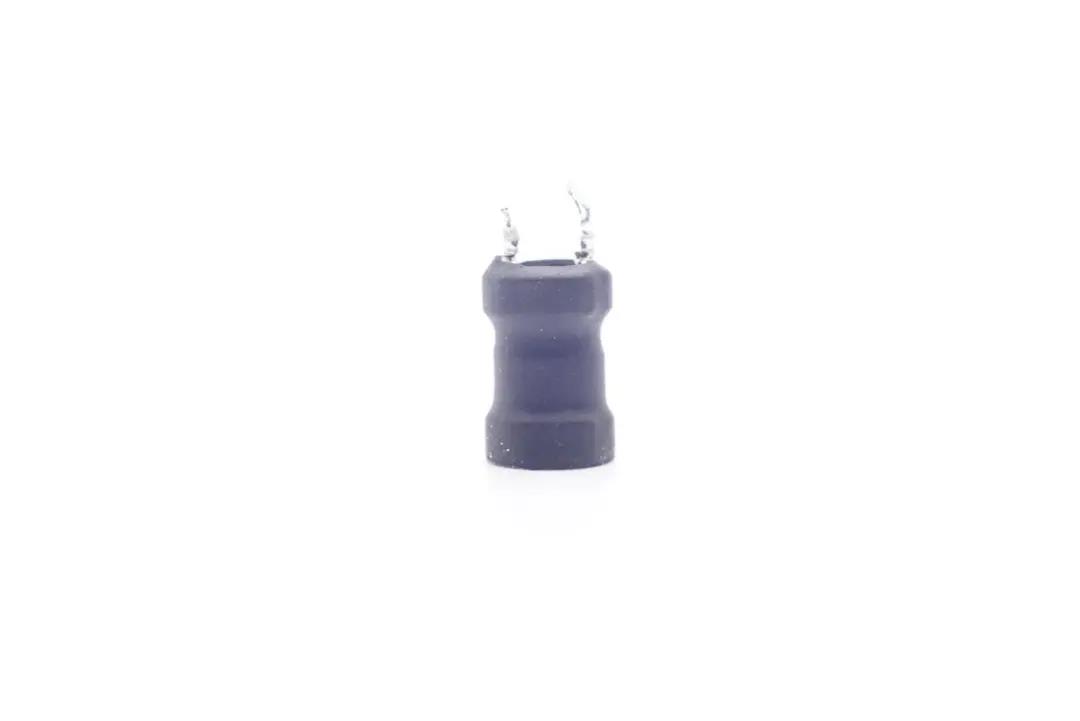

工字電感外套絕緣管。

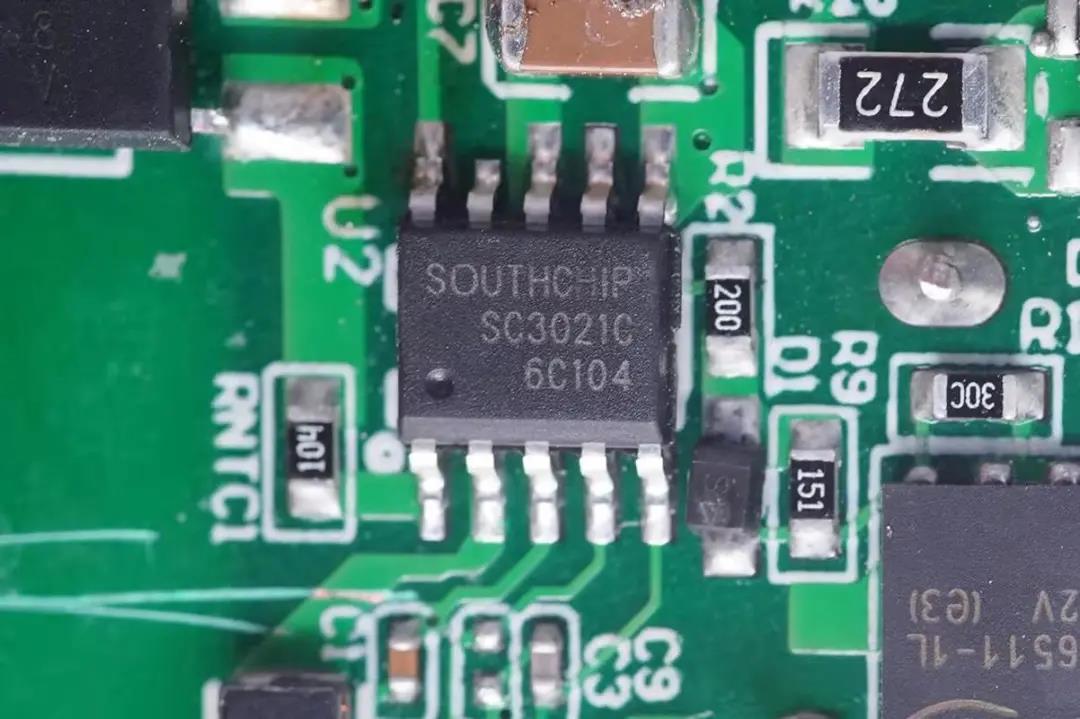

開關電源主控芯片采用南芯SC3021C，滿足各類高頻QR快充需求。SC3021C專有GaN直驅設計，省去外置驅動器或者分立驅動器件。集成分段式供電模式，單繞組供電，無需復雜的供電電路。內置高壓啟動及交流輸入Brown In/Out功能，集成了X-cap放電功能。SC3021C最高支持170KHz工作頻率，適用于繞線式變壓器。

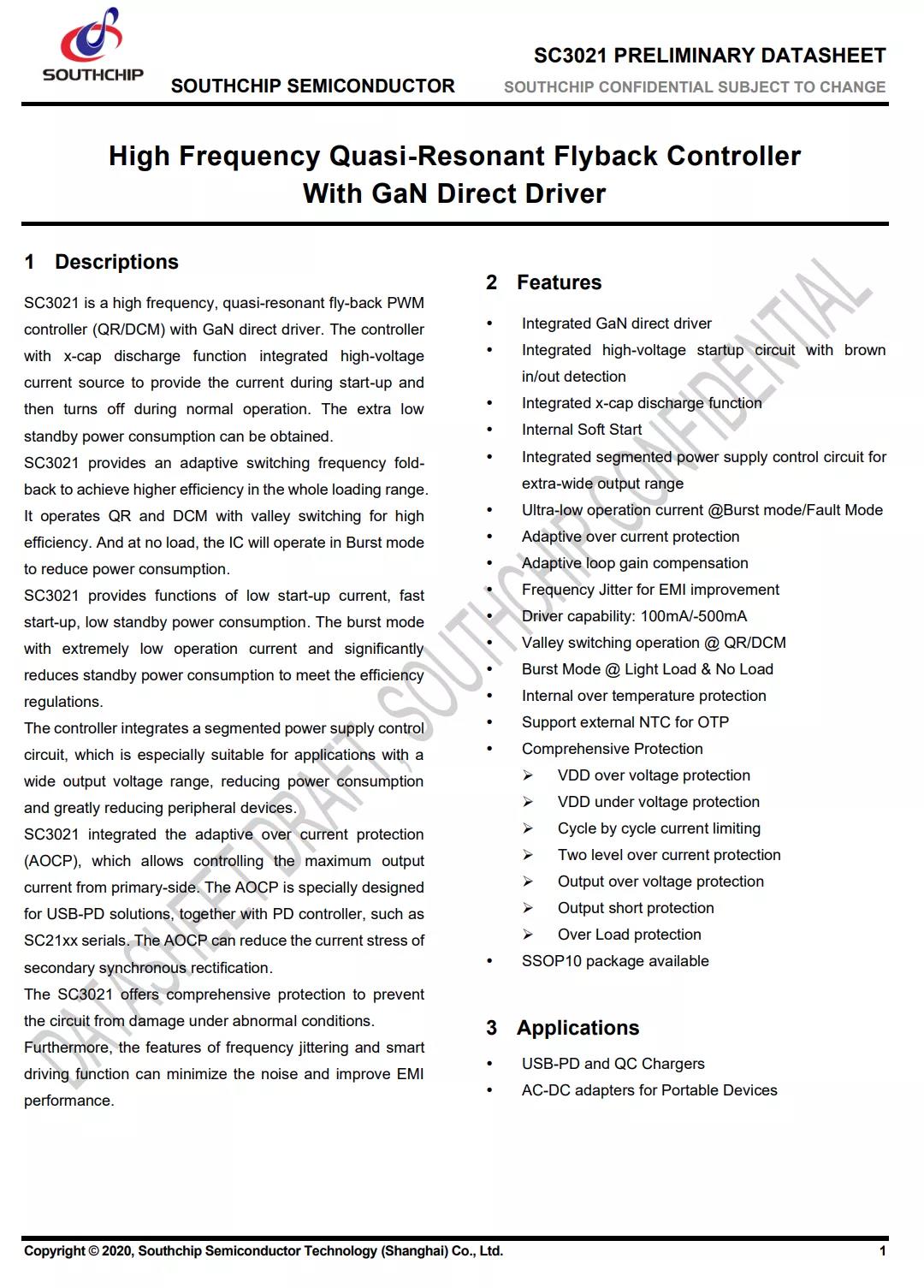

南芯SC3021C資料信息。
充電頭網拆解了解到，南芯SC3021x還被倍思65W氮化鎵快充插座、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、古石科技迷你30W氮化鎵快充、創富源迷你33W 1A1C氮化鎵快充、、睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵快充等數十款產品采用，品質獲得客戶高度認可。

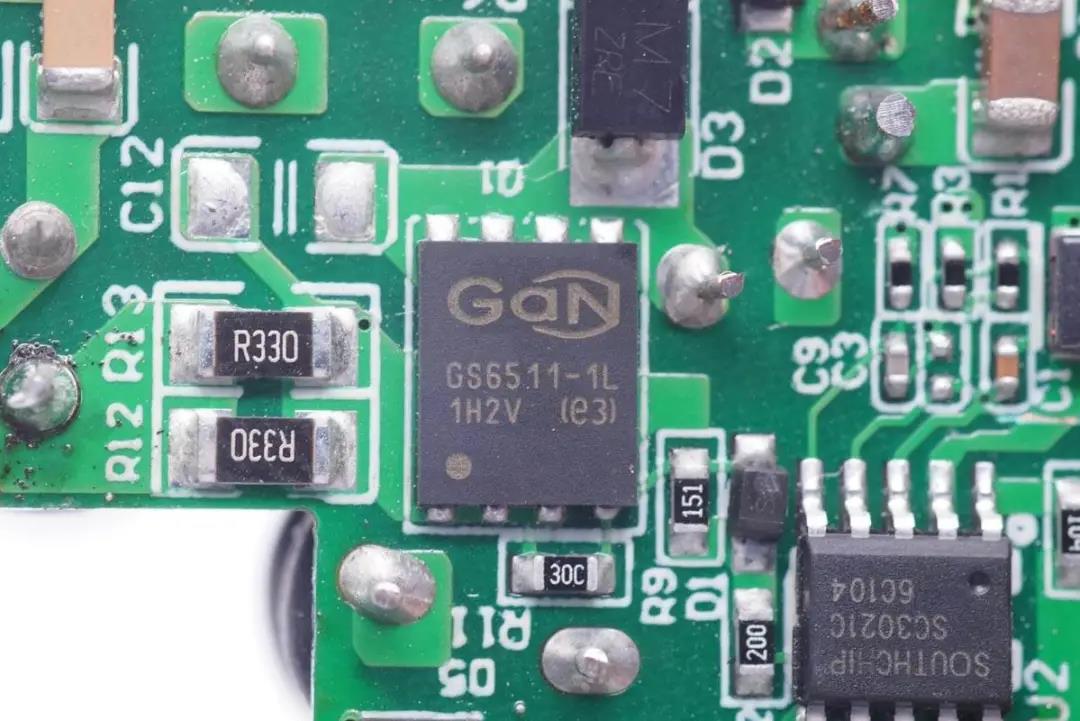

氮化鎵功率管采用GaN Systems GS-065-011-1-L，耐壓650V，導阻150mΩ，是一種增強型硅基GaN功率晶體管，具有耐高壓、高電流、高開關頻率等特性，十分適合應用于小體積、高功率的產品中。

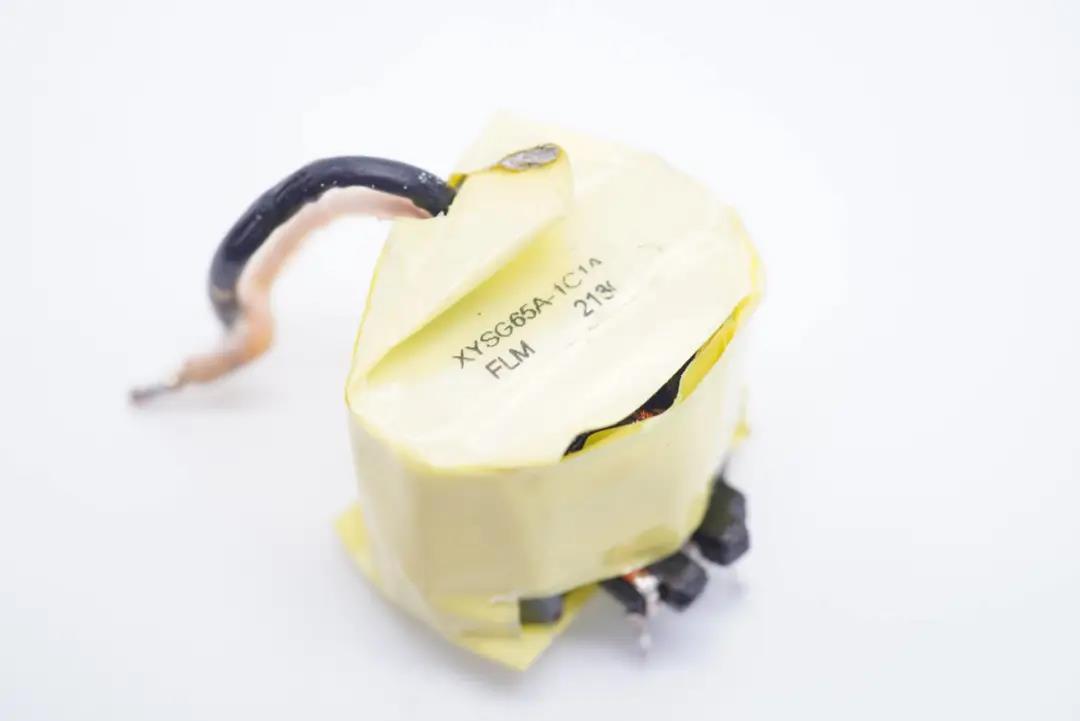

變壓器特寫。

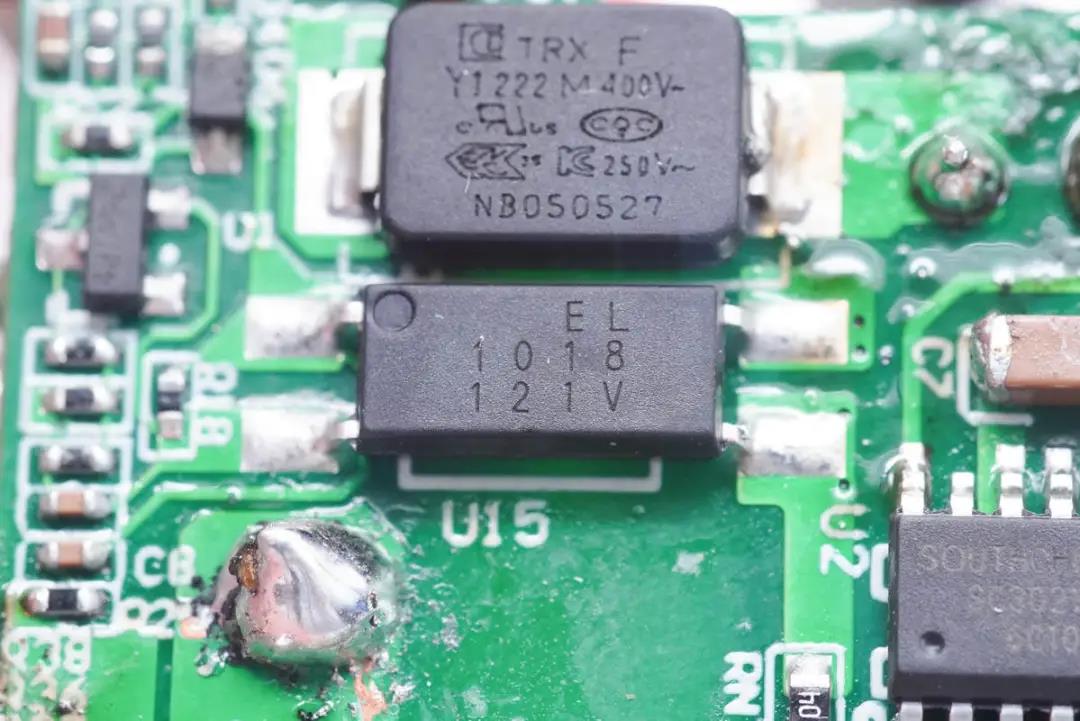

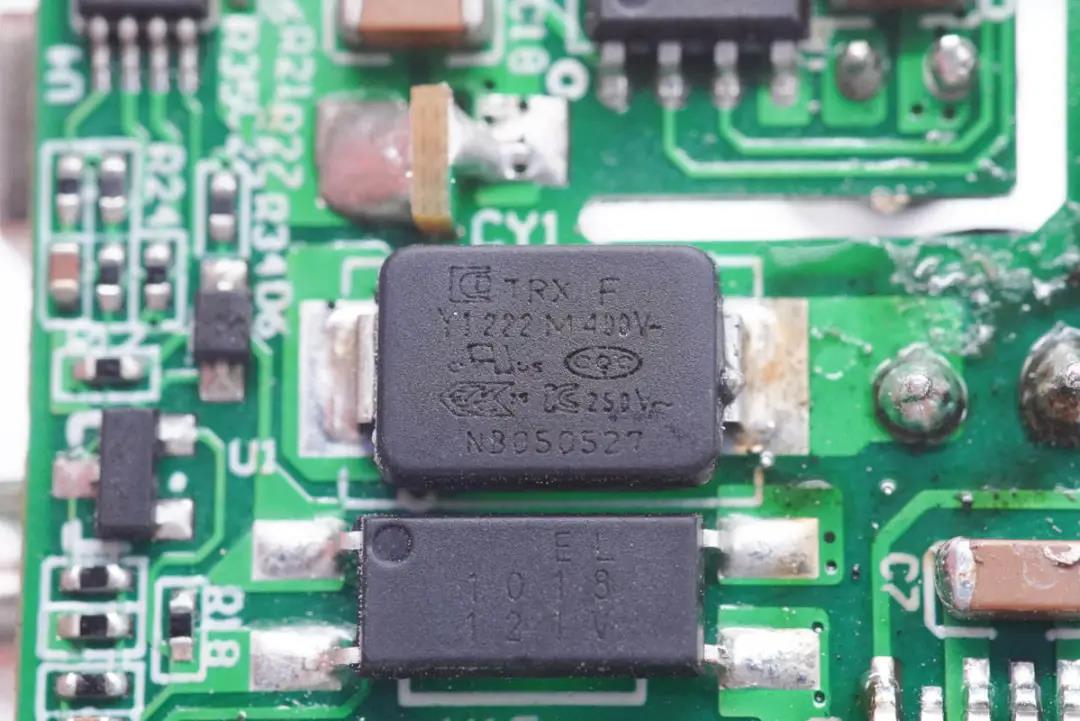

EL 1018光耦，用于初級次級通信，反饋輸出電壓。
貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

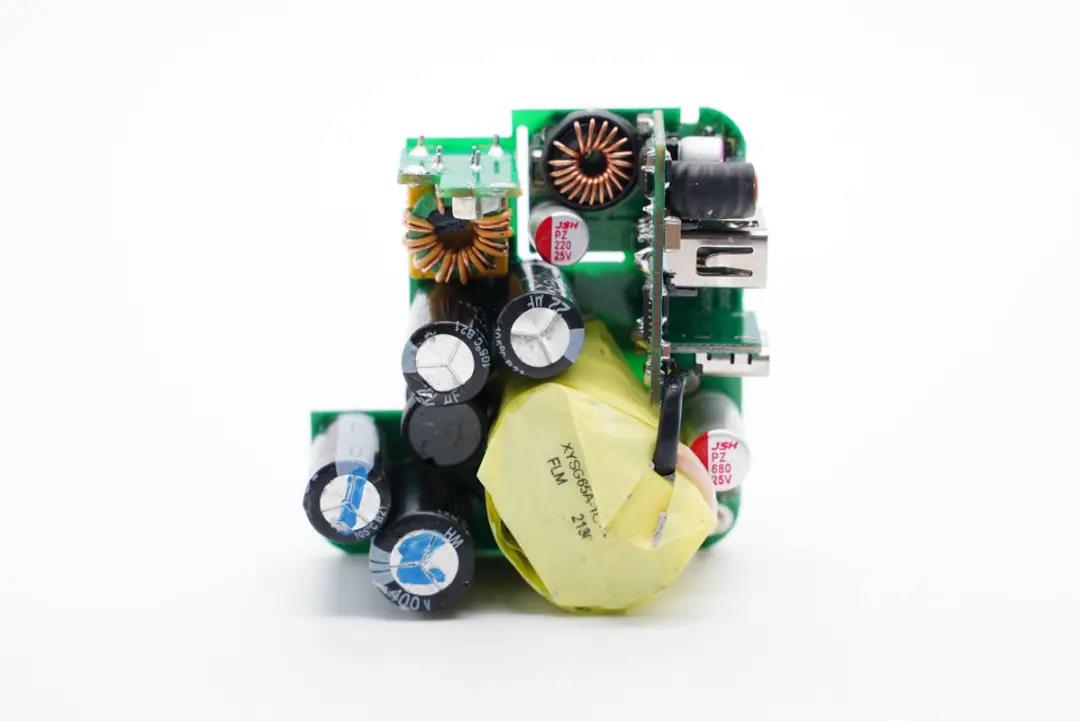

另一側中間設有固態電容以及濾波電感。

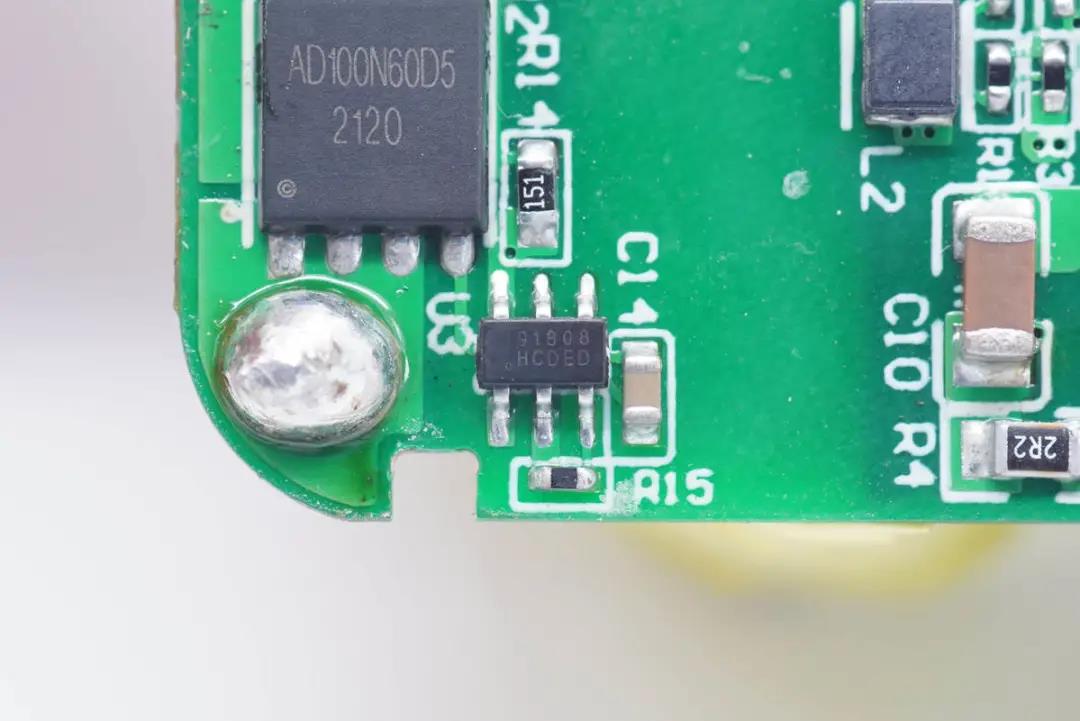

同步整流控制器特寫，絲印91808。

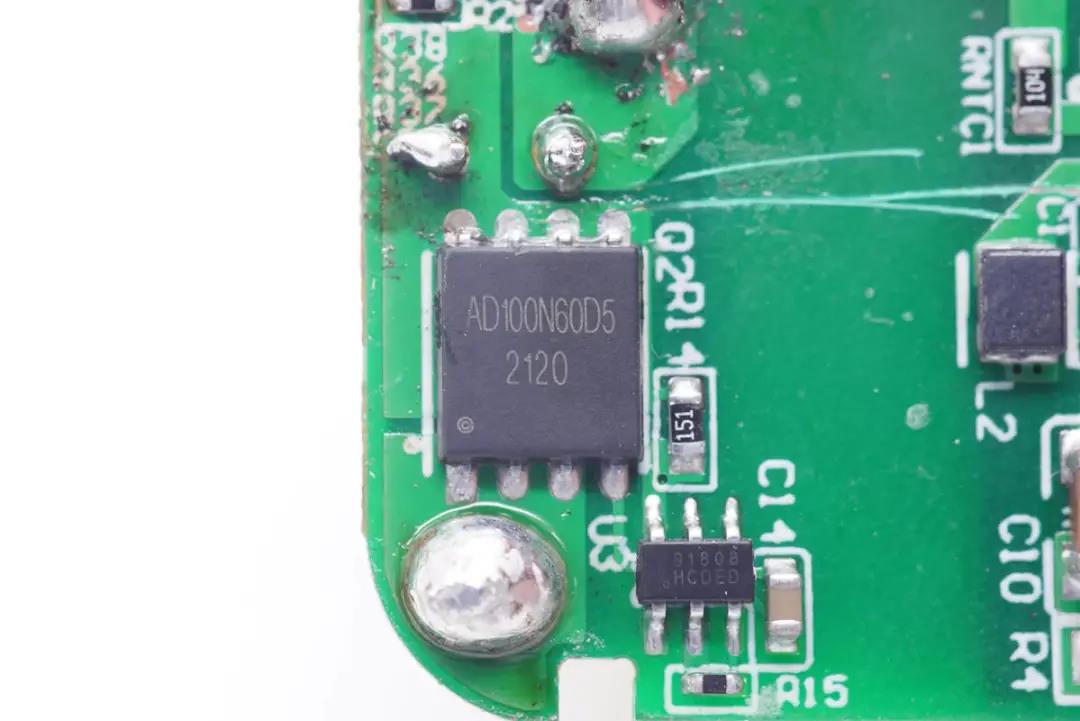

同步整流管采用砹德曼AD100N60D5，耐壓100V，導阻10.3mΩ，PPAK5*6封裝。

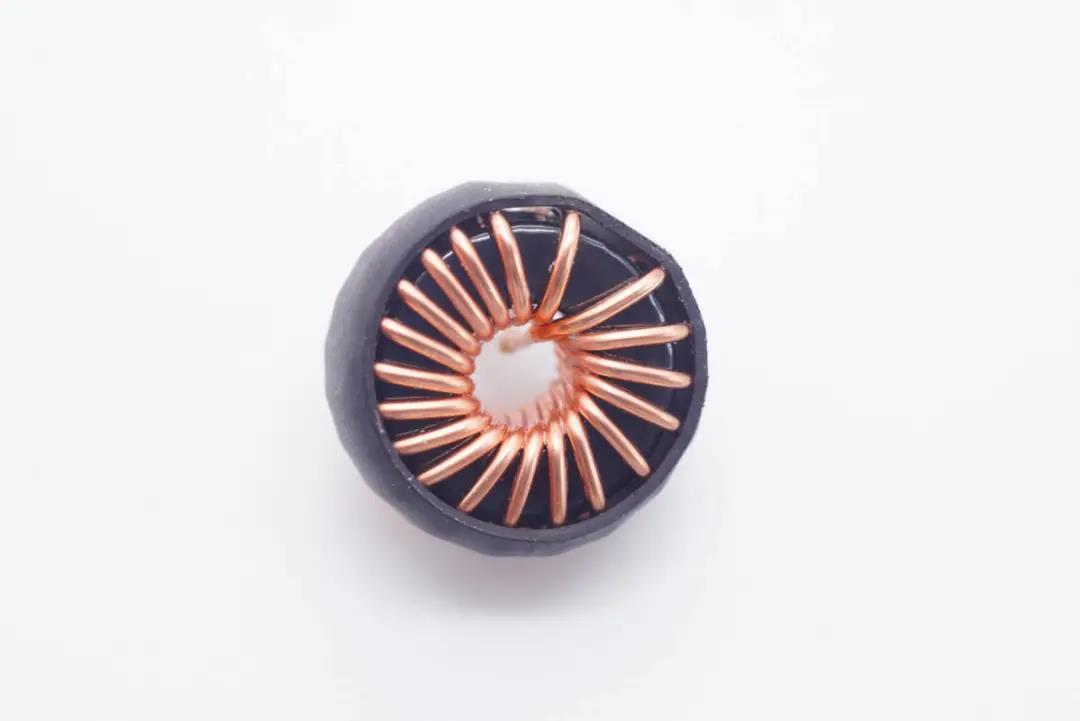

濾波電感特寫。

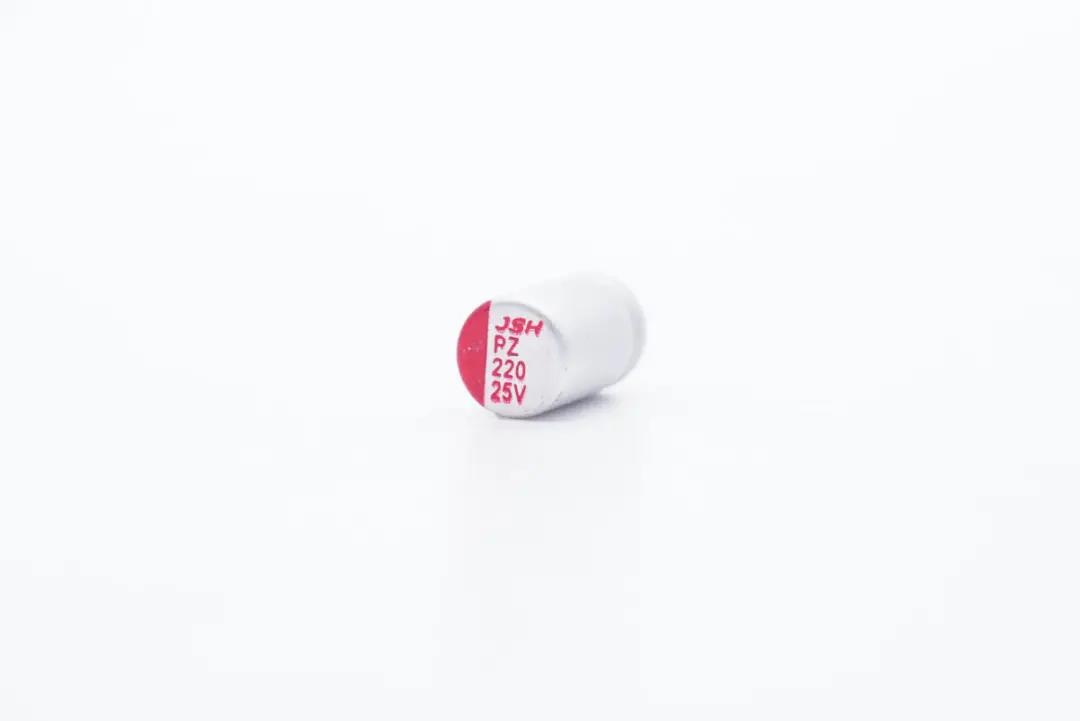

輸出濾波固態電容也是來自萬京源，規格為25V 220μF。

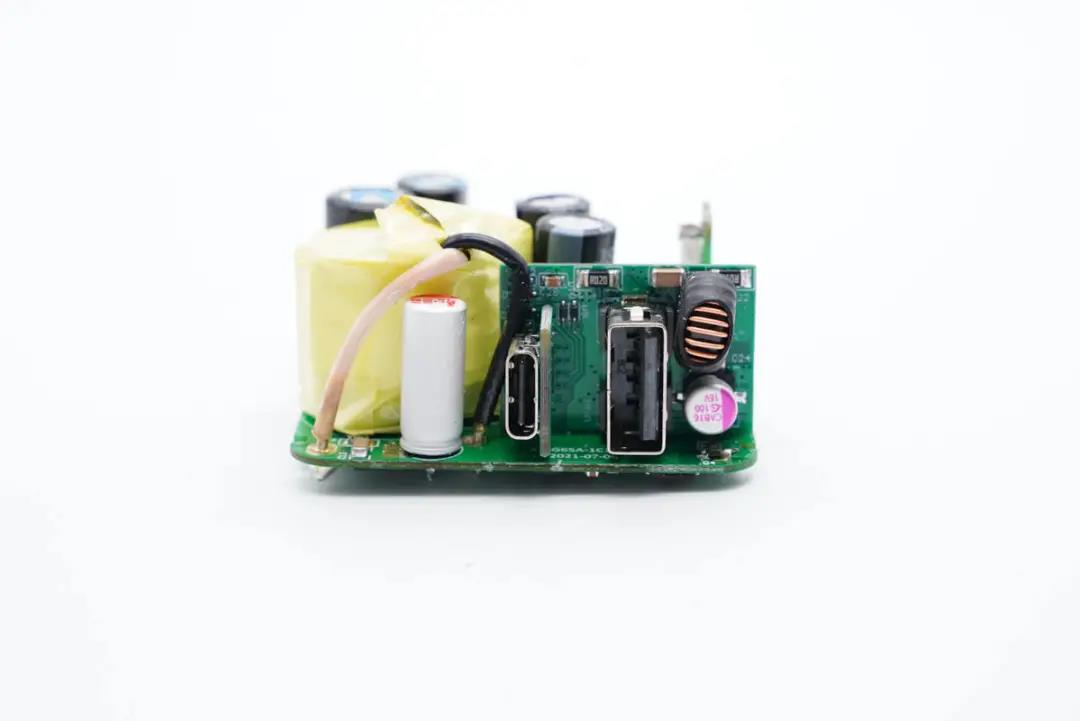

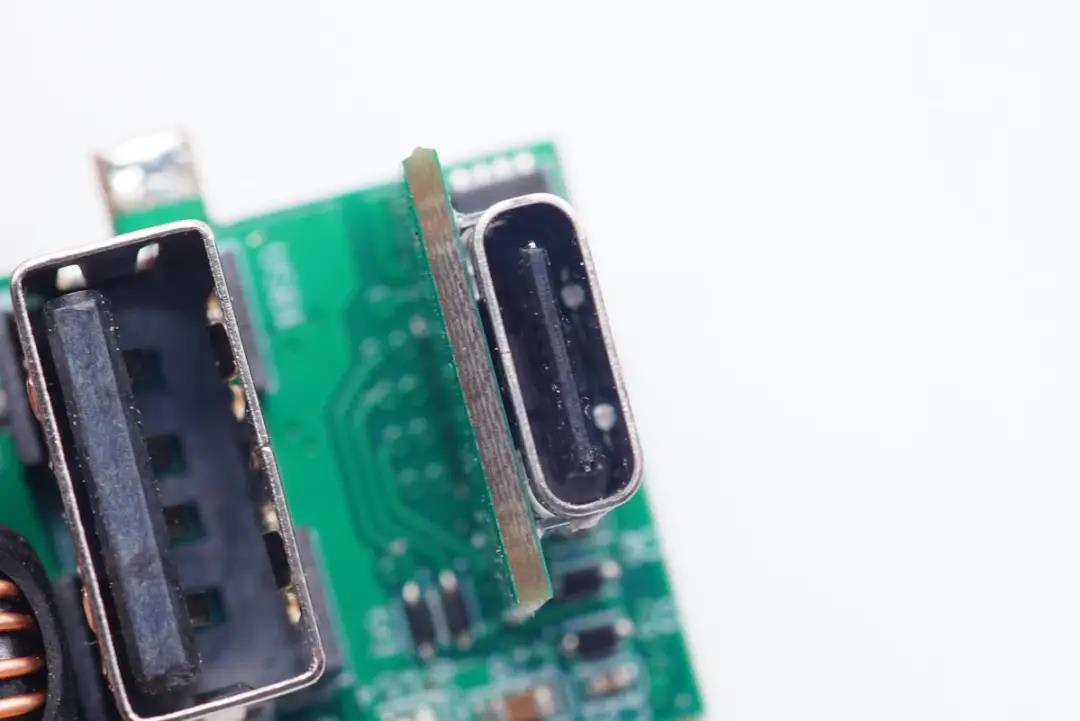

輸出端左側還有一顆同步整流輸出濾波固態電容，兩個USB母座焊接在兩塊小板上。

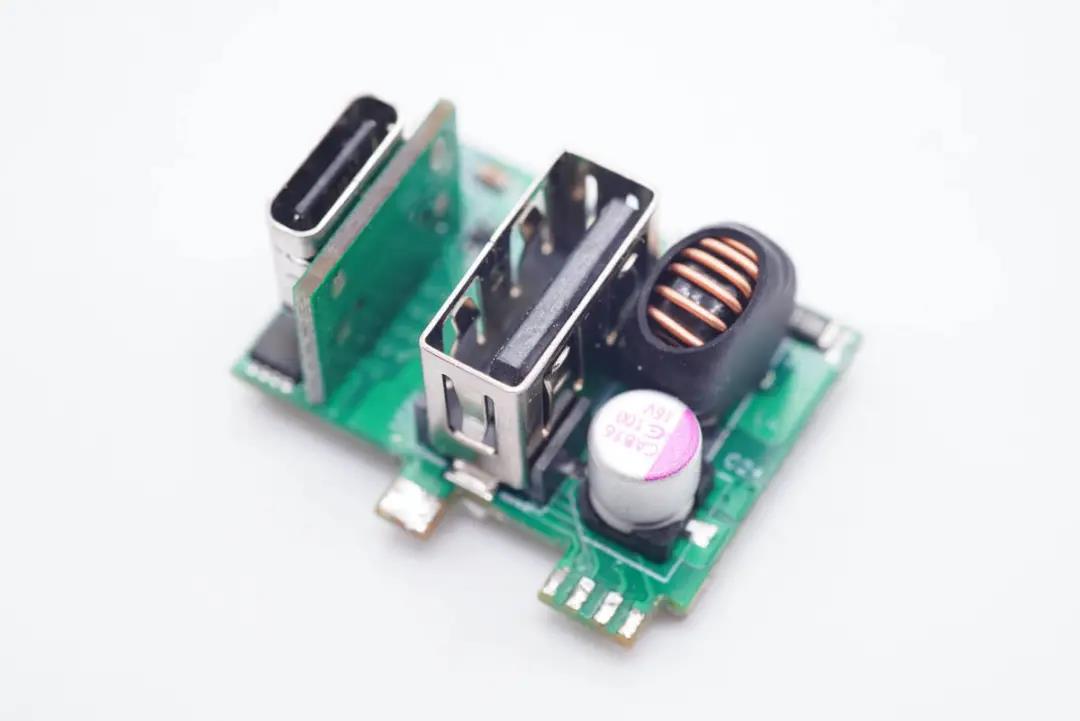

小板上還有降壓電感以及濾波電容。

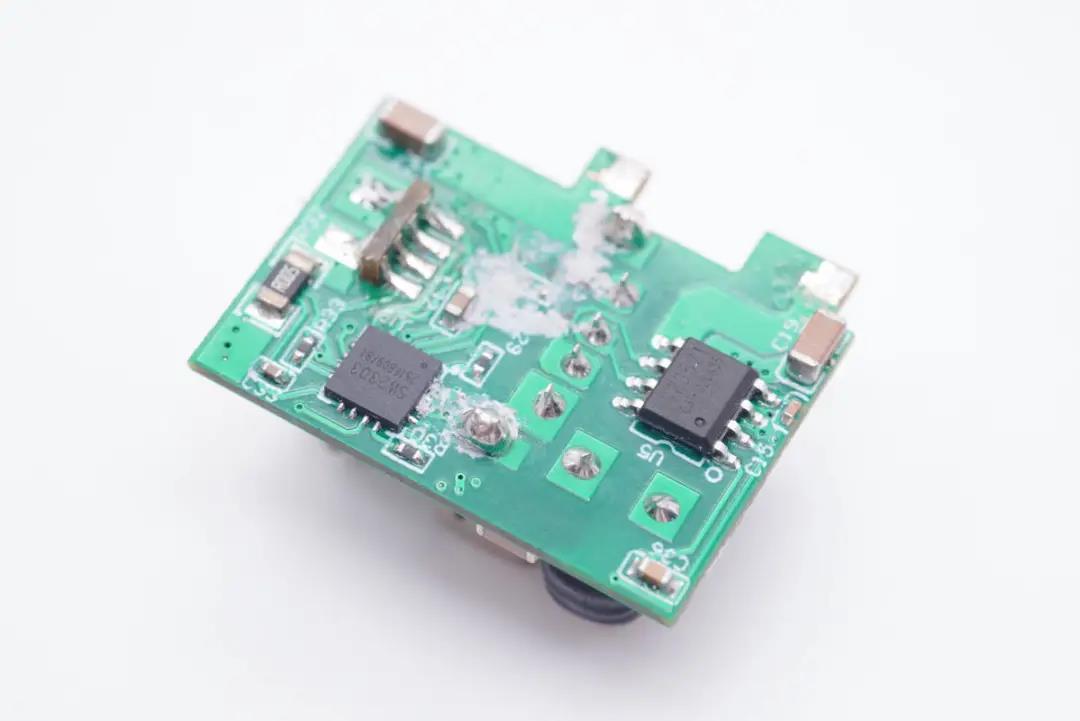

小板另一面有兩顆智融的協議IC。

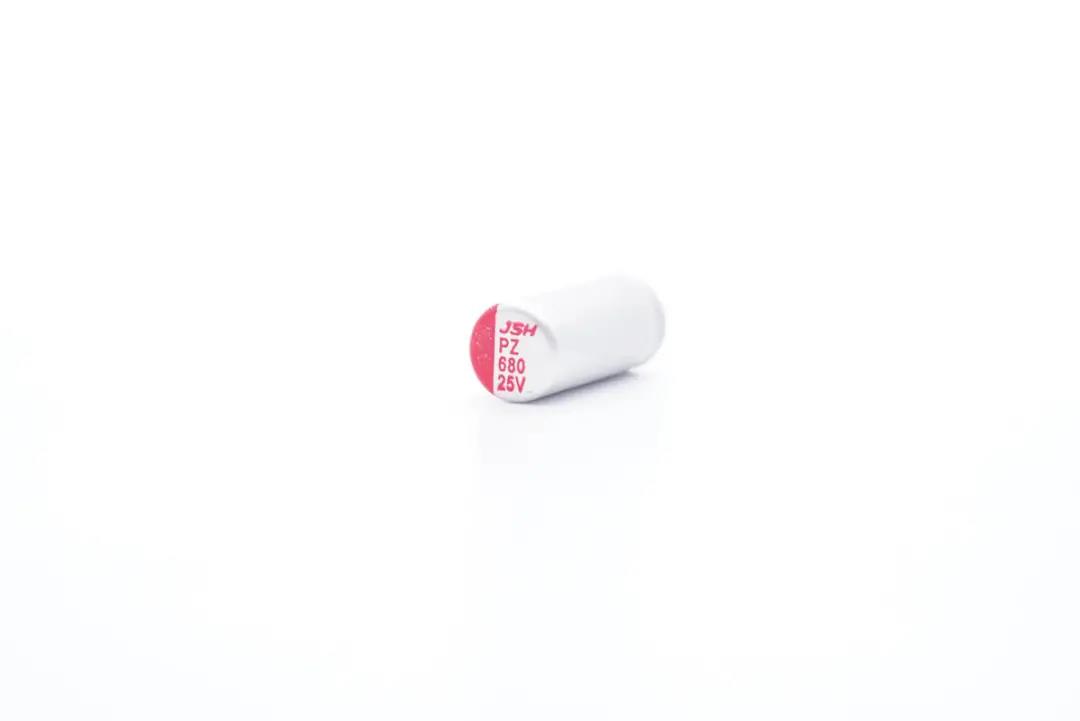

第二顆固態電容也是來自萬京源，規格為25V 680μF。

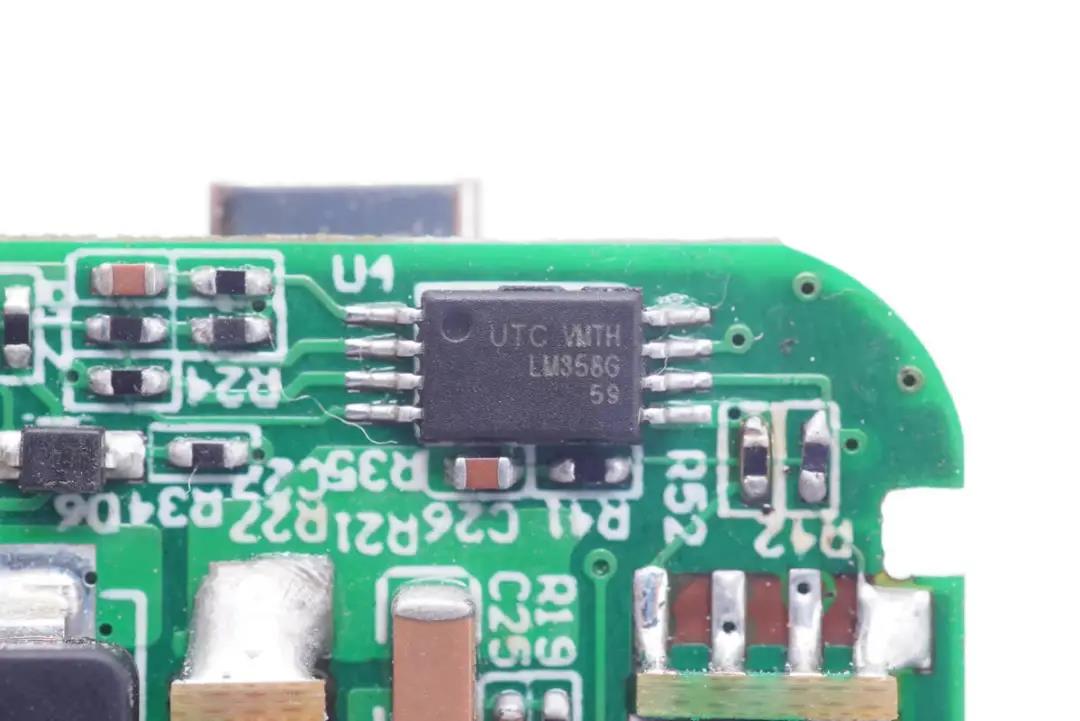

絲印LM358G的MCU，用于兩路輸出功率智能分配。

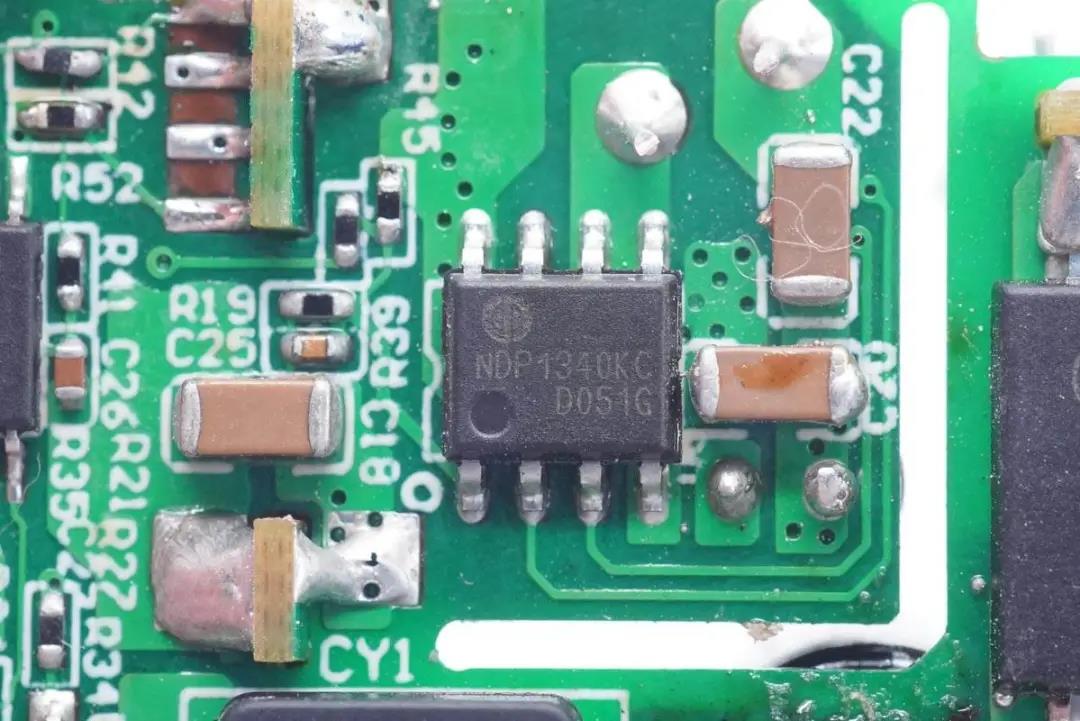

芯潭微NDP1340KC同步整流降壓控制器，用于C口二次降壓輸出。
C口協議芯片采用珠海智融SW2303，通過高通QC5認證，是業內第一顆非MCU架構的QC5認證協議芯片。這是一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。
SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。

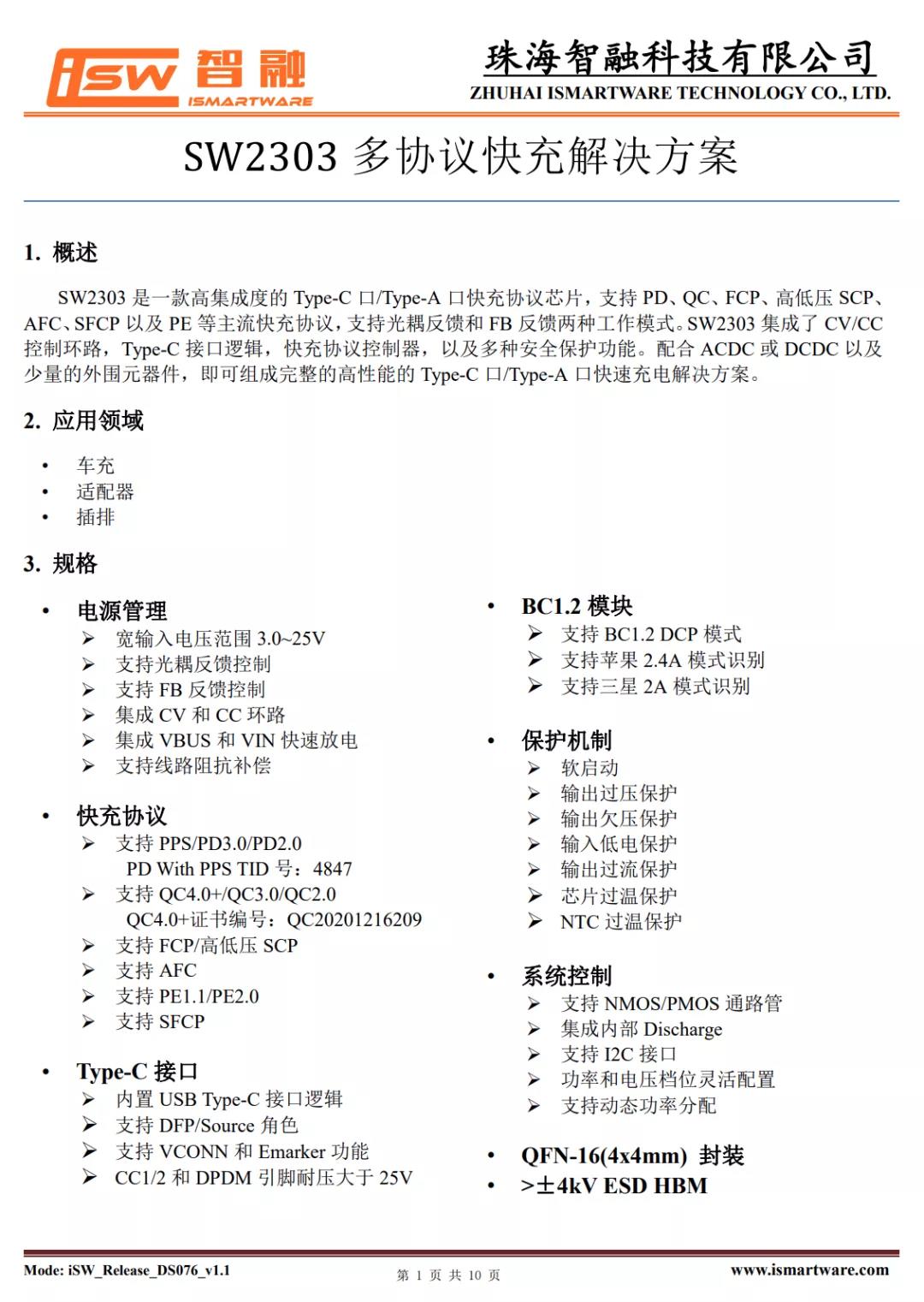

智融SW2303資料信息。
充電頭網拆解了解到，智融SW2303此前還被倍思87W雙模混動氮化鎵快充、安克可折疊迷你20W快充、QCY 65W 1A1C氮化鎵快充、華科生迷你22.5W快充、JinHotai迷你25W PD快充、宜麗客45W PD快充、科訊迷你20W PD快充充電器等數十款產品采用。

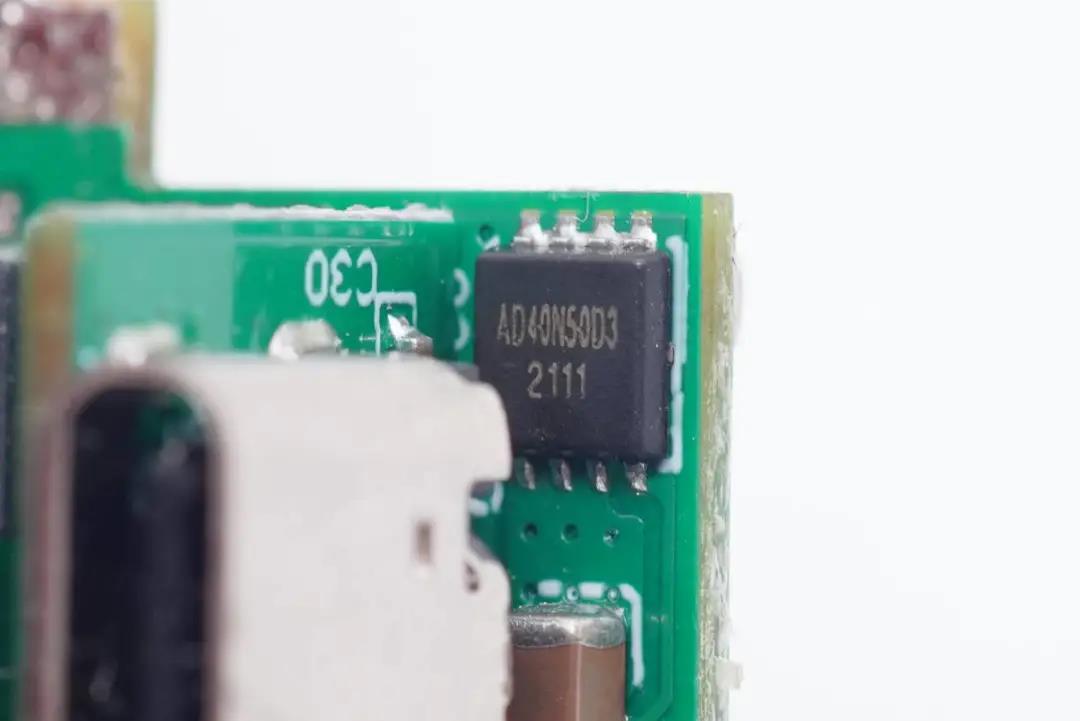

輸出VBUS開關管采用砹德曼AD40N50D3。
USB-C母座特寫。

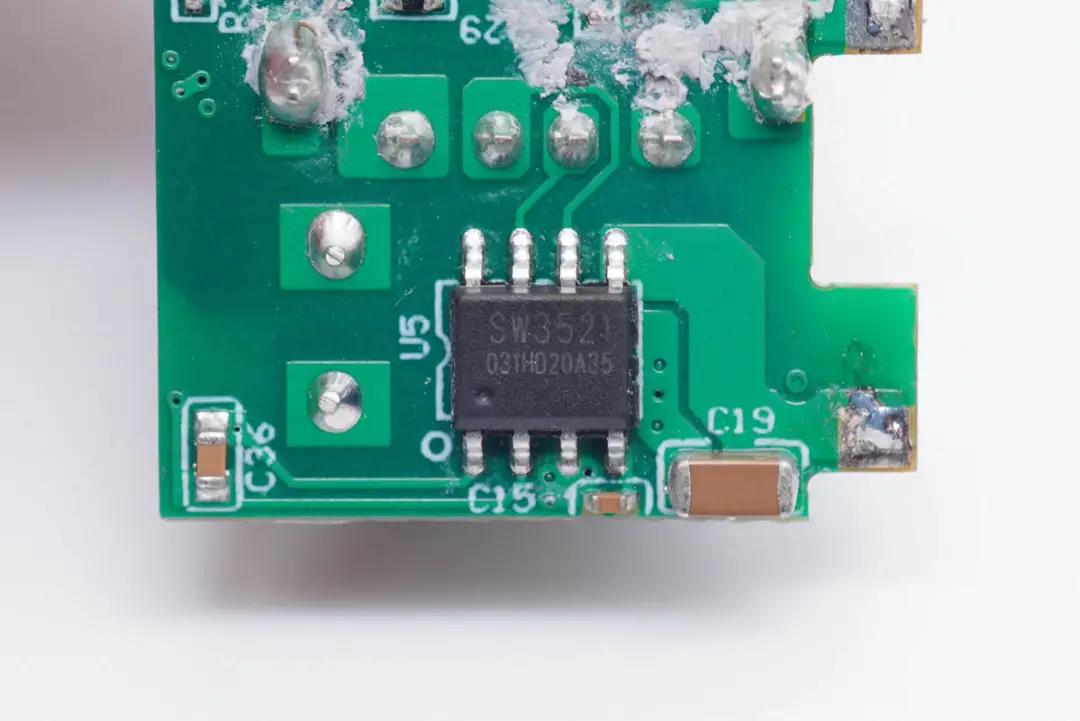

A口降壓協議IC采用智融SW3521，這是一款高集成度的多快充協議充電芯片，其集成了3.5A高效率同步降壓變換器，支持 QC/AFC/FCP/SCP/PE/SFCP等多種快充協議以及CC/CV模式。外圍只需少量的器件，即可組成完整的高性能多快充協議充電解決方案。

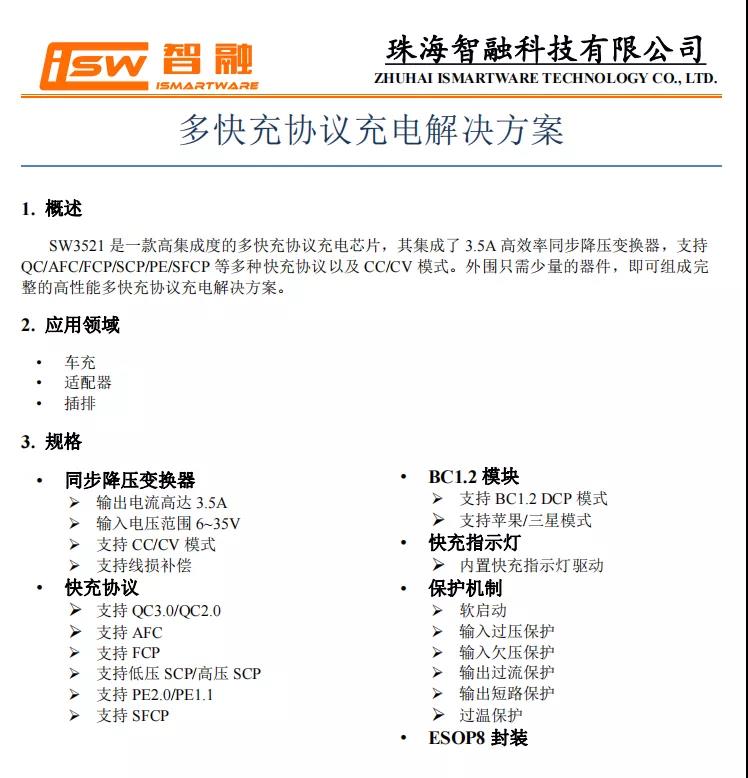

智融SW3521資料信息。
降壓電感特寫。

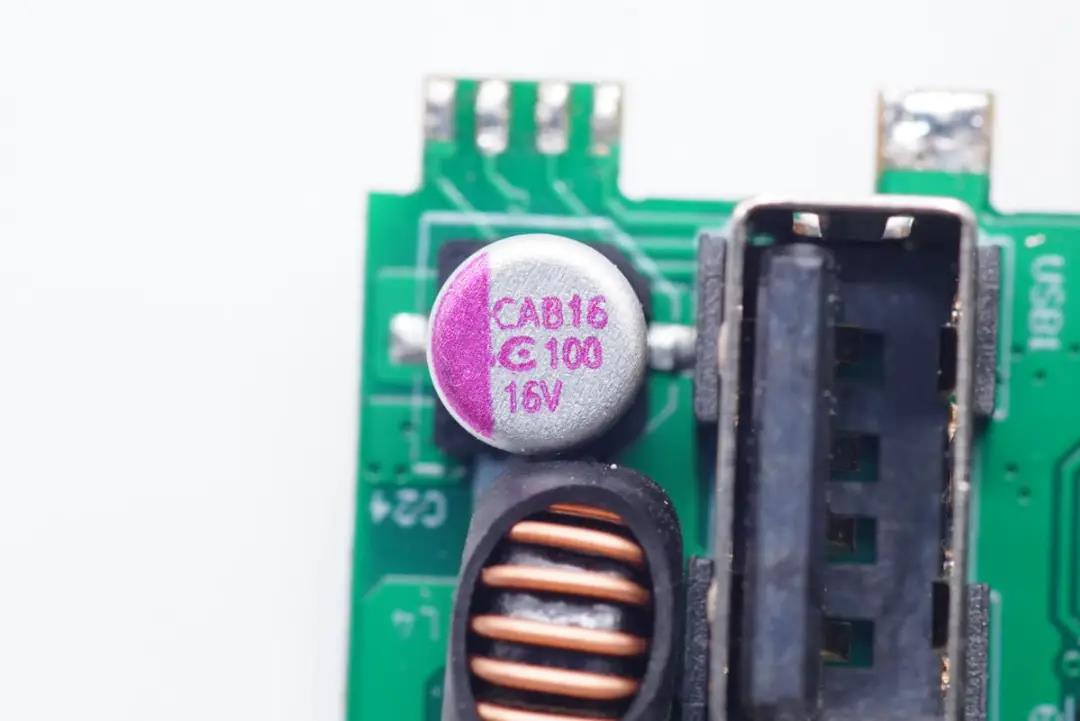

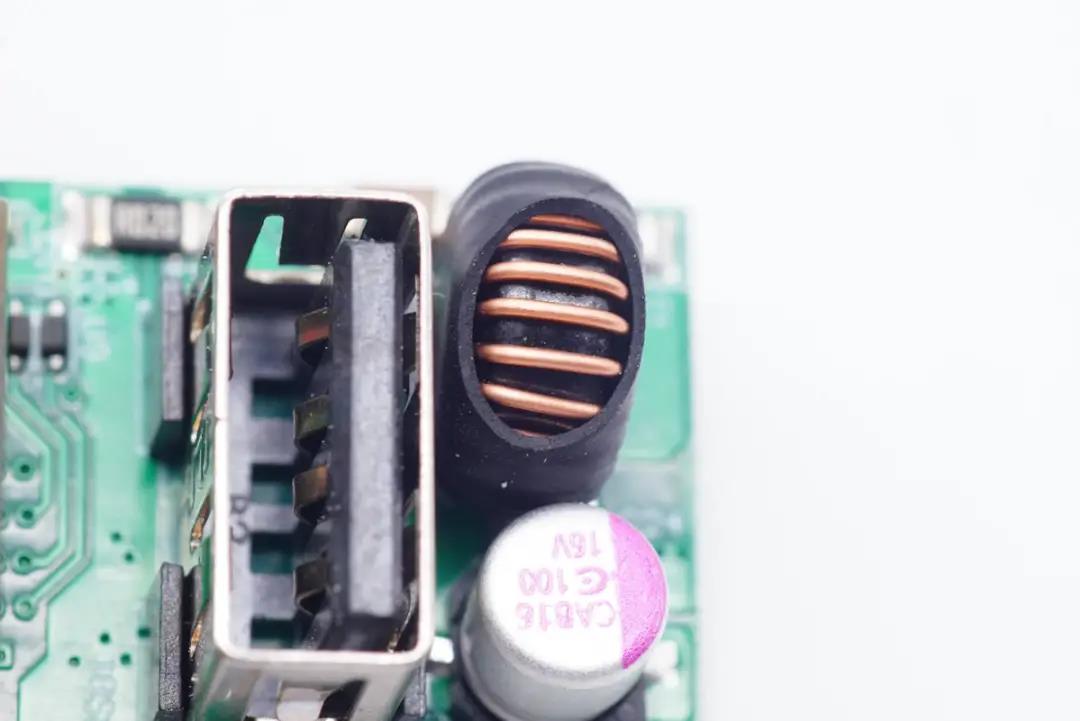

降壓輸出濾波固態電容來自鈺邦，規格為16V 100μF。

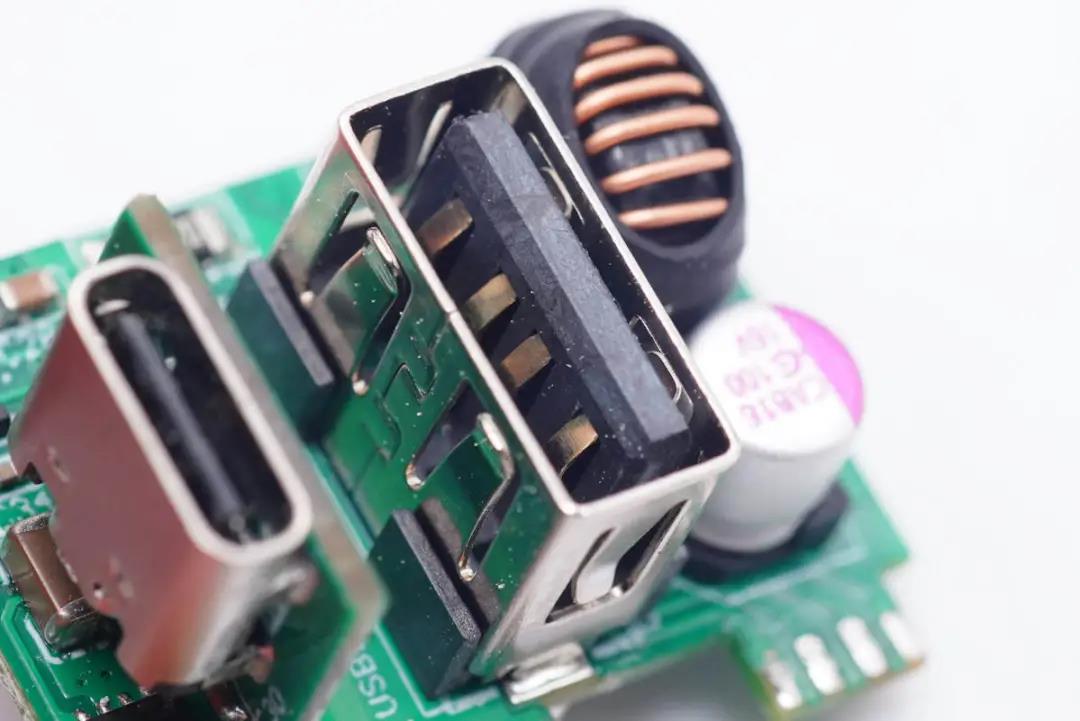

USB-A母座特寫。

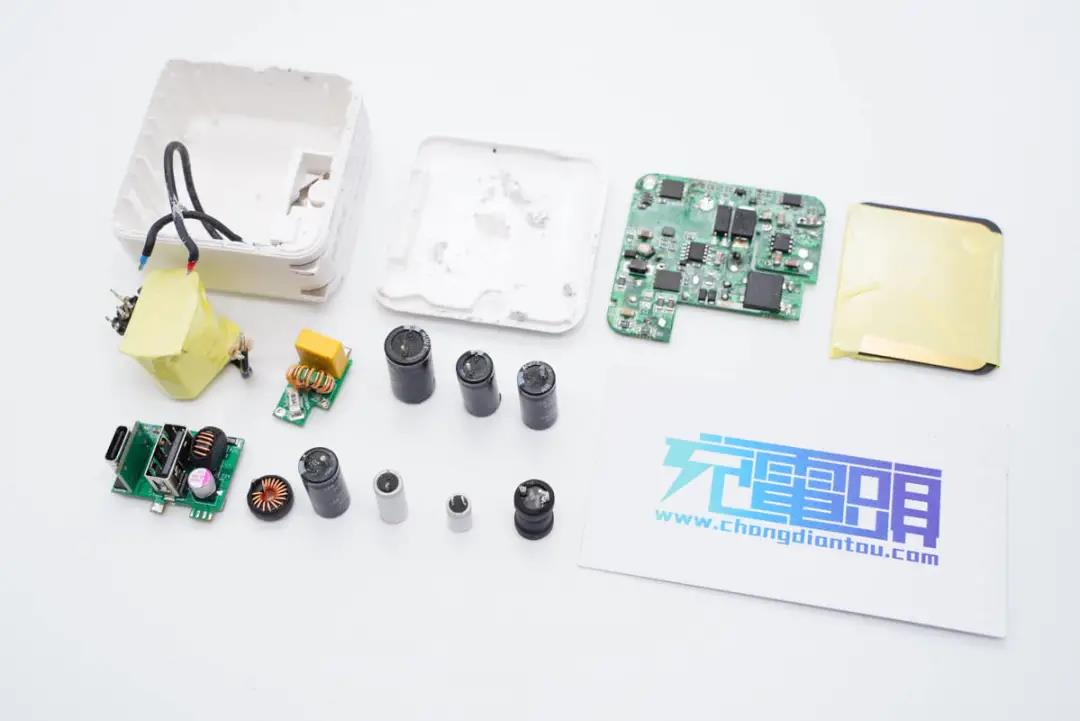

全部拆解完畢，來張全家福。
充電頭網拆解總結
Sicgecs這款氮化鎵超級閃充具有小巧便攜，支持雙設備同時快充的特點，最大輸出功率65W也是主流水準。產品的性能表現也很好，整體支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充協議，具備5-20V齊全電壓檔位，支持3.3-21V3.25A PPS快充，可以很好兼容市面上絕大多數品牌設備。
充電頭網通過拆解了解到，充電器開關電源主控芯片采用業內知名廠商南芯半導體的SC3021C，采用專有GaN直驅設計，省去外置驅動器或者分立驅動器件，也不再需要復雜的供電電路。
從充電器模塊正背面可以看出，基于南芯SC3021C設計的開關電源電路外圍十分簡潔，供電電容也不再需要。不僅讓設計一款充電器變得更加簡單，同時對降低系統成本也非常有幫助。
此外這款充電頭還采用了GaN Systems GS-065-011-1-L氮化鎵功率管，智融SW2303和SW3521分別控制1C1A雙口輸出電壓。采用萬京源和鈺邦品牌電容進行輸入輸出濾波，整體用料可靠。
