>產品新聞>拆解報告：安能科技超迷你30W氮化鎵充電器
2022-05-21
30W氮化鎵充電器是市場上主流的快充規格，對蘋果和安卓手機都有很好的兼容性，有著不錯的使用體驗，氮化鎵的加持，使得體積相比20W的充電器差不多，市場上的出貨量很大。
充電頭網拿到了安能科技一款30W氮化鎵快充，這款充電器可能是目前業界最小的30W氮化鎵快充，支持20V1.5A輸出，可為支持PD快充的筆記本充電，同時支持PPS快充輸出，對安卓手機快充的兼容性也很好，下面充電頭網就對這款充電器進行拆解，看看內部是如何設計。
安能科技迷你30W氮化鎵充電器外觀

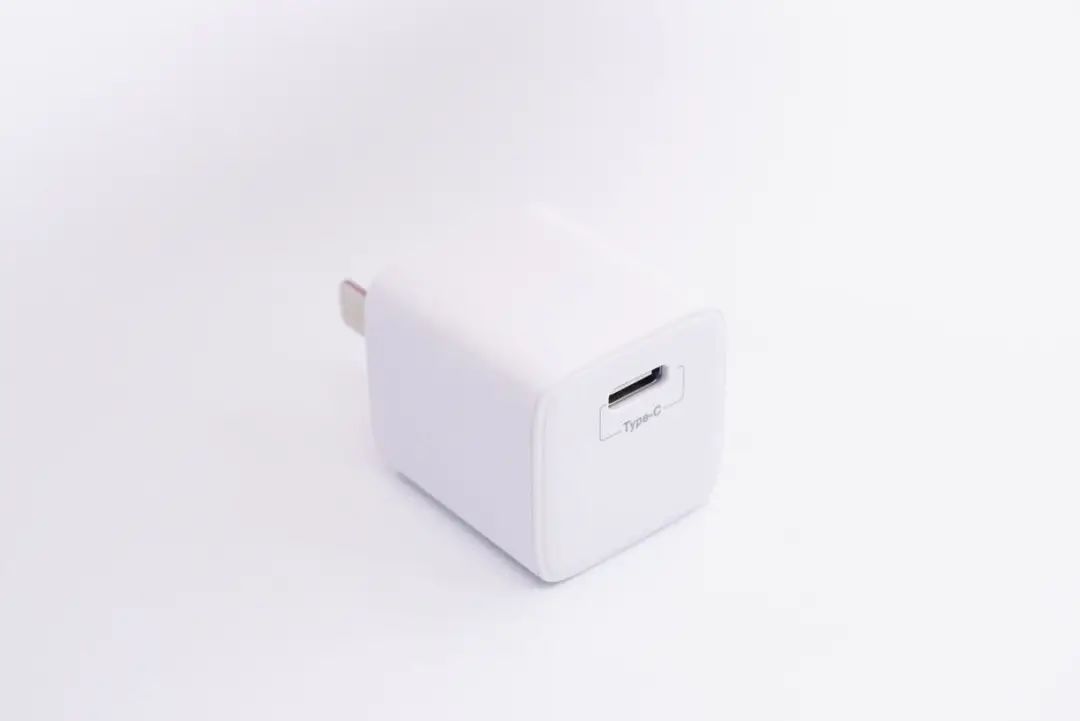

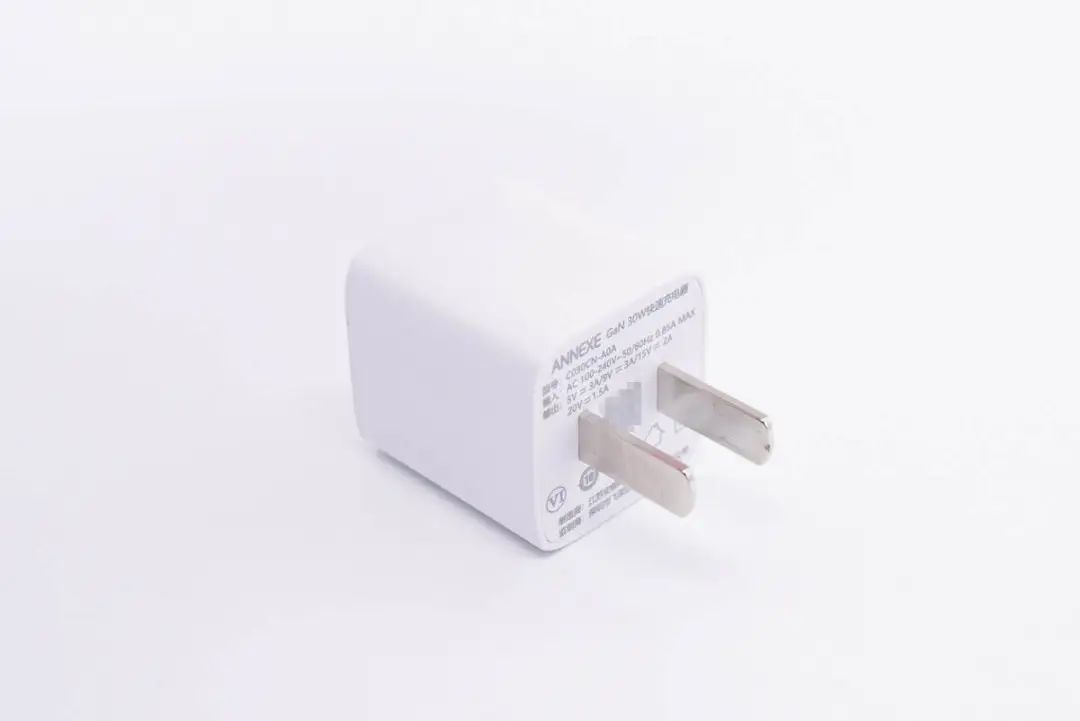

充電器采用PC材質白色外殼，表面啞光抗指紋，比較經典的小方塊設計。
充電器配備固定式國標插腳。

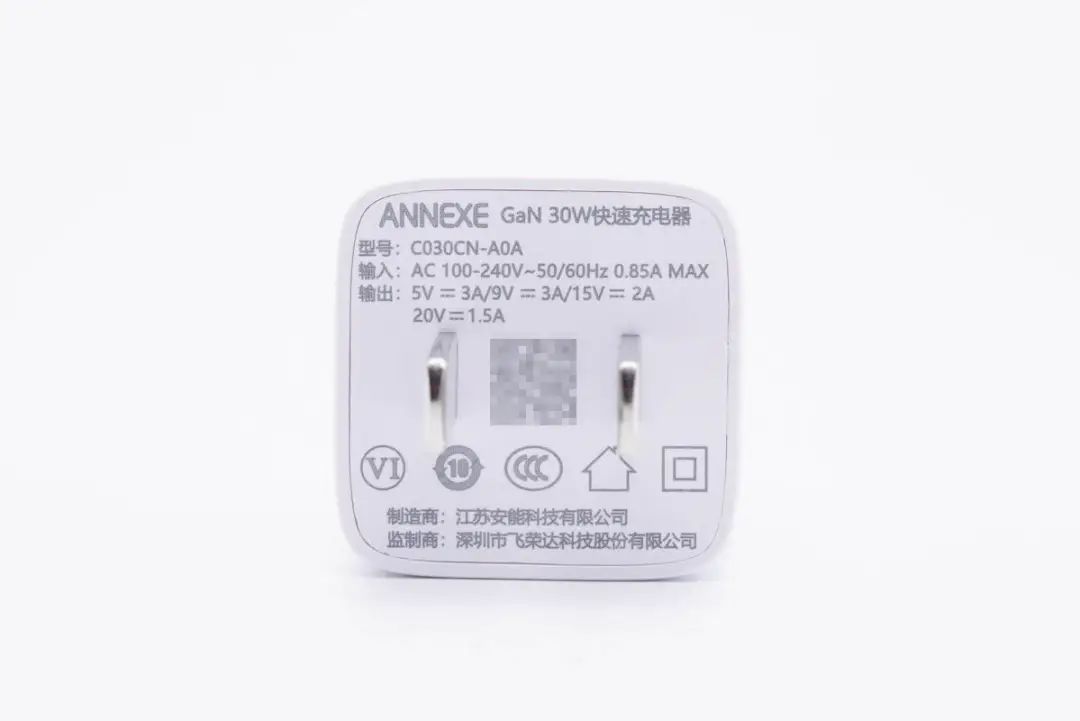

輸入端外殼上有充電器參數
型號：C030CN-A0A
輸入：100-240V~50/60HZ 0.85A
輸出：5V3A、9V3A、15V2A、20V1.5A
制造商：江蘇安能科技有限公司
監制商：深圳市飛榮達科技股份有限公司
充電器已經通過了CCC認證以及VI級能效認證。

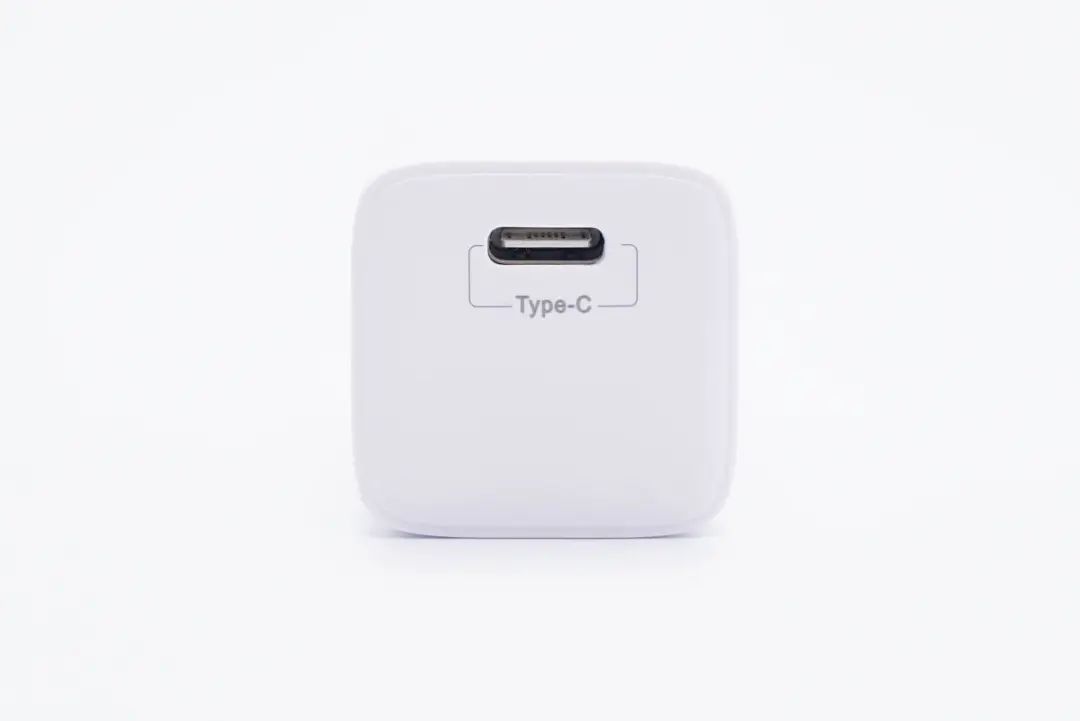

頂部配有單USB-C接口，白色膠芯。

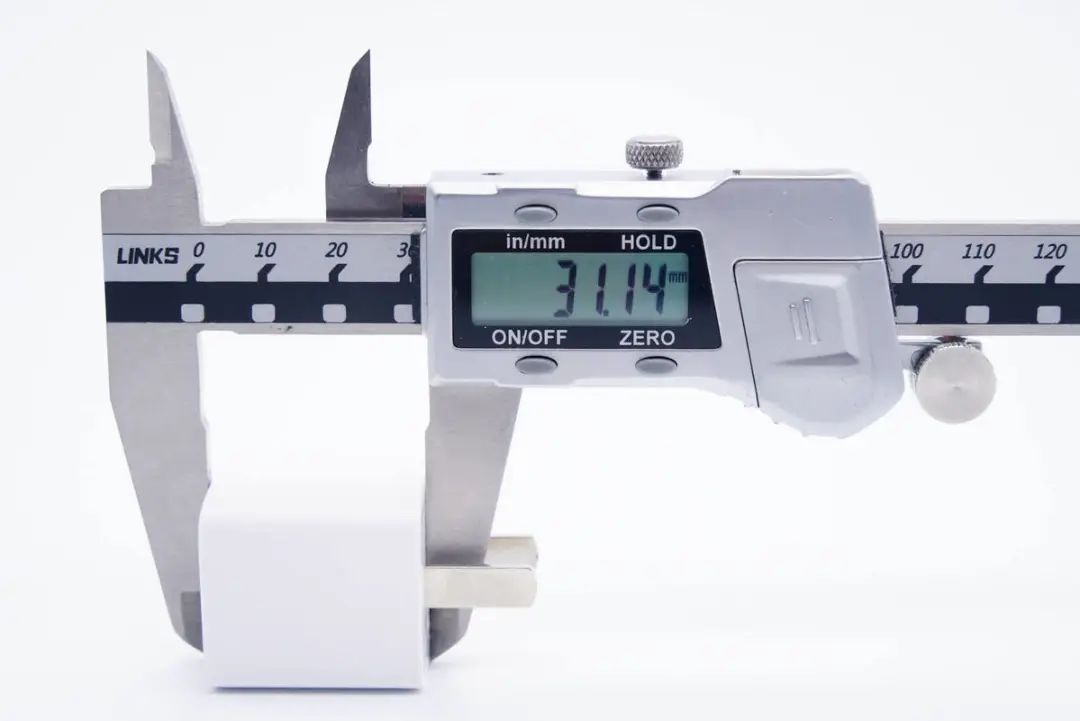

測得充電器高度為31.14mm。

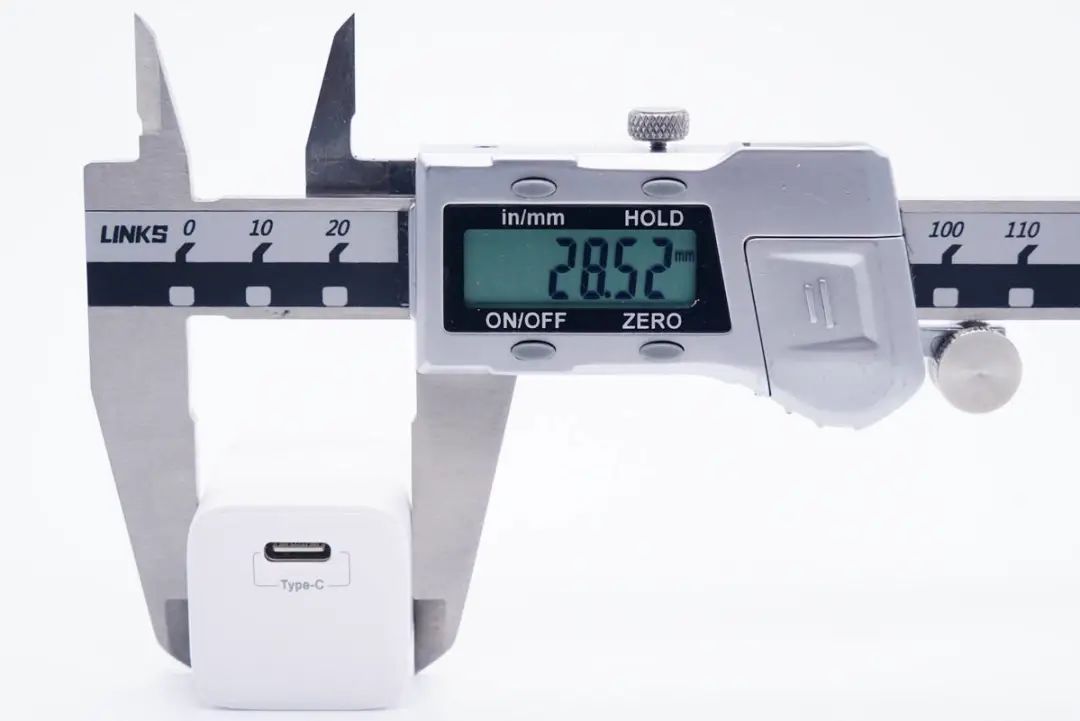

寬度為28.52mm。

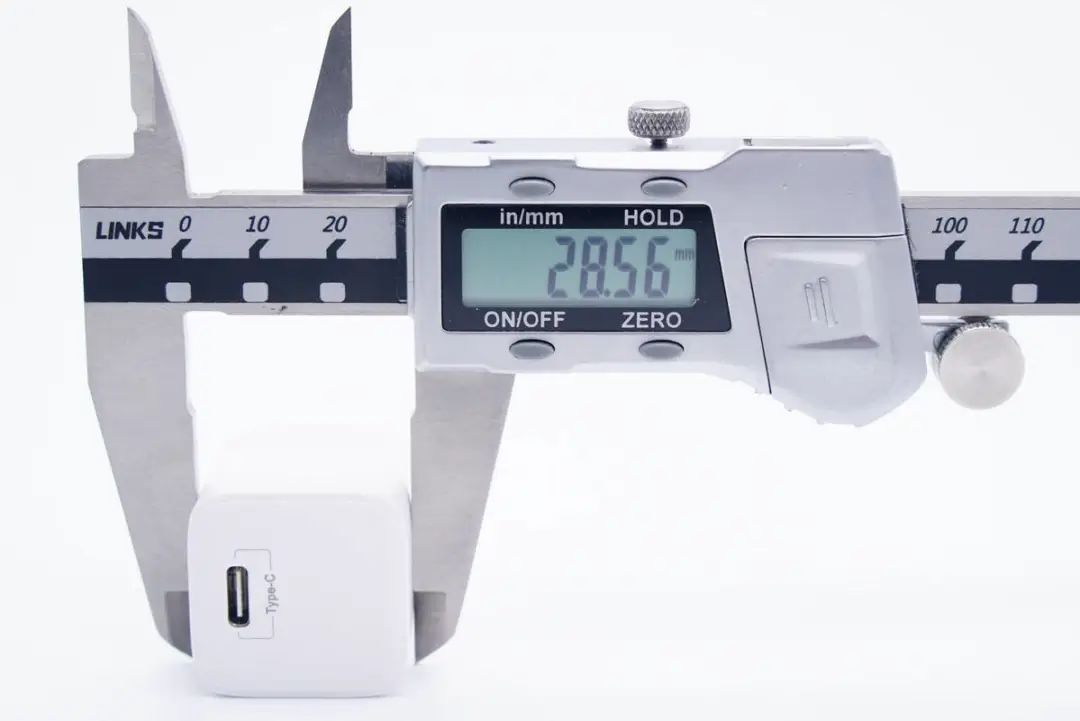

厚度為28.56mm。通過三維算得充電器體積約為25.36cm3，功率密度高達1.18W/cm3。

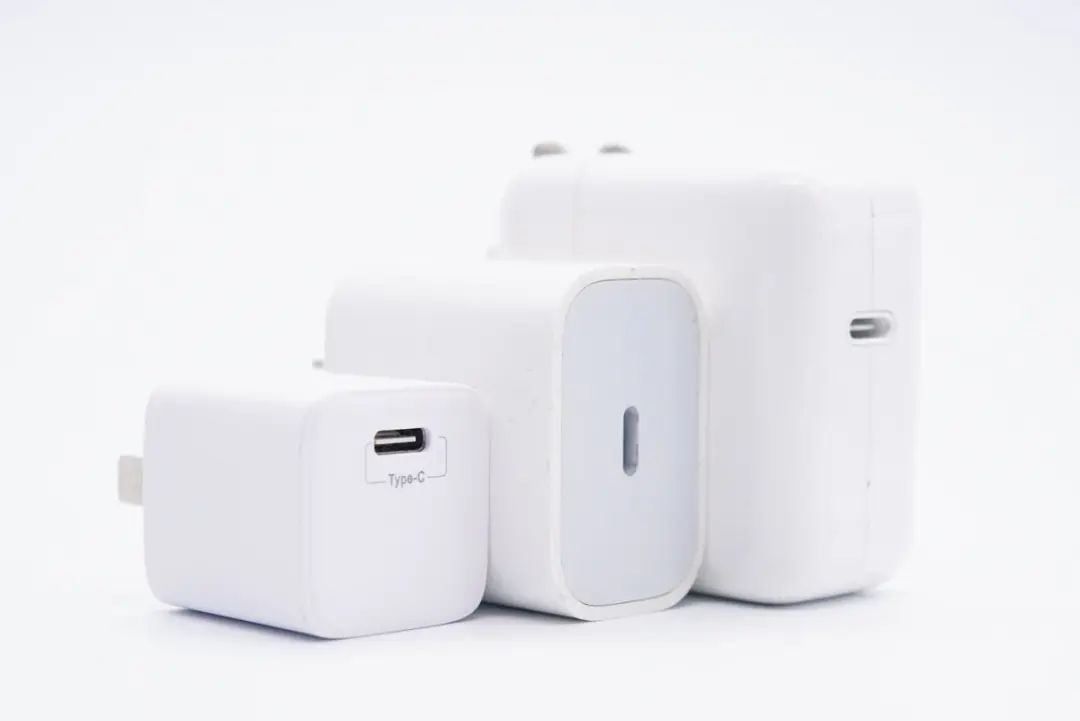

和蘋果20W以及30W充電器大小對比，體積優勢很大。

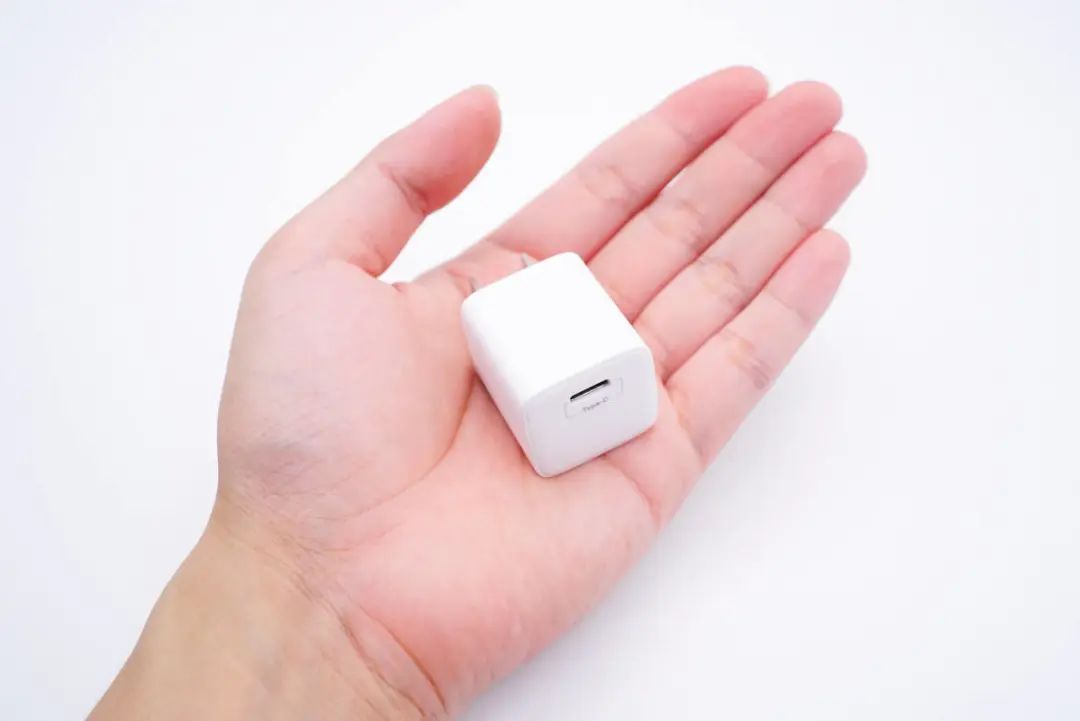

拿在手上的直觀感受，小巧輕便。

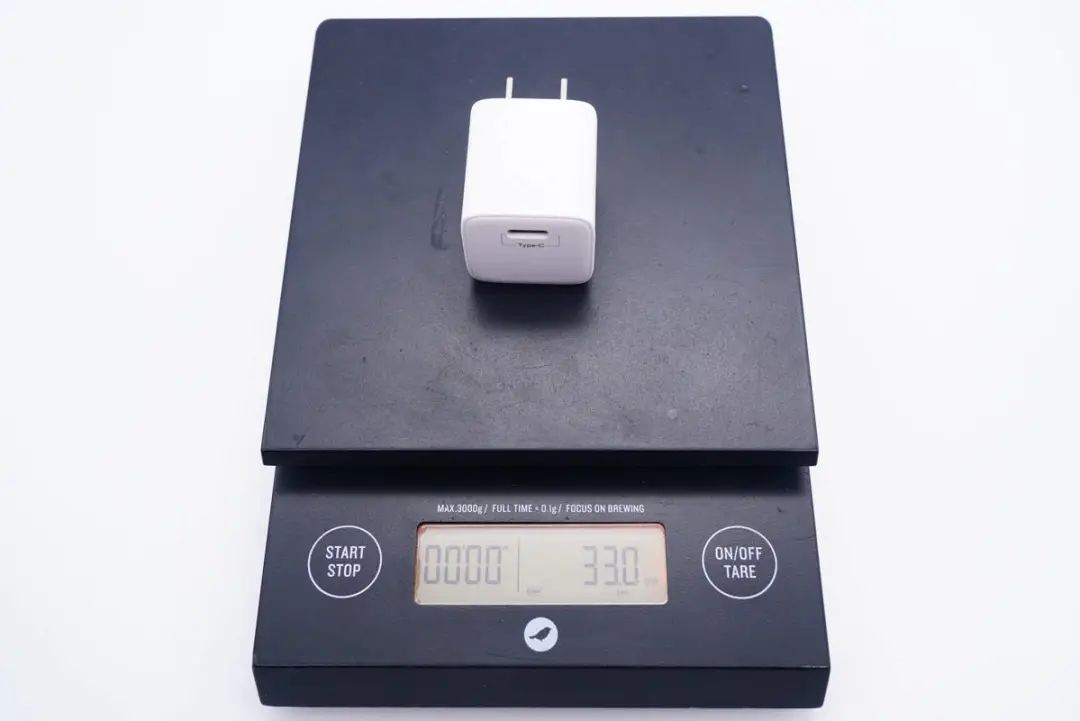

充電器凈重約為33g。

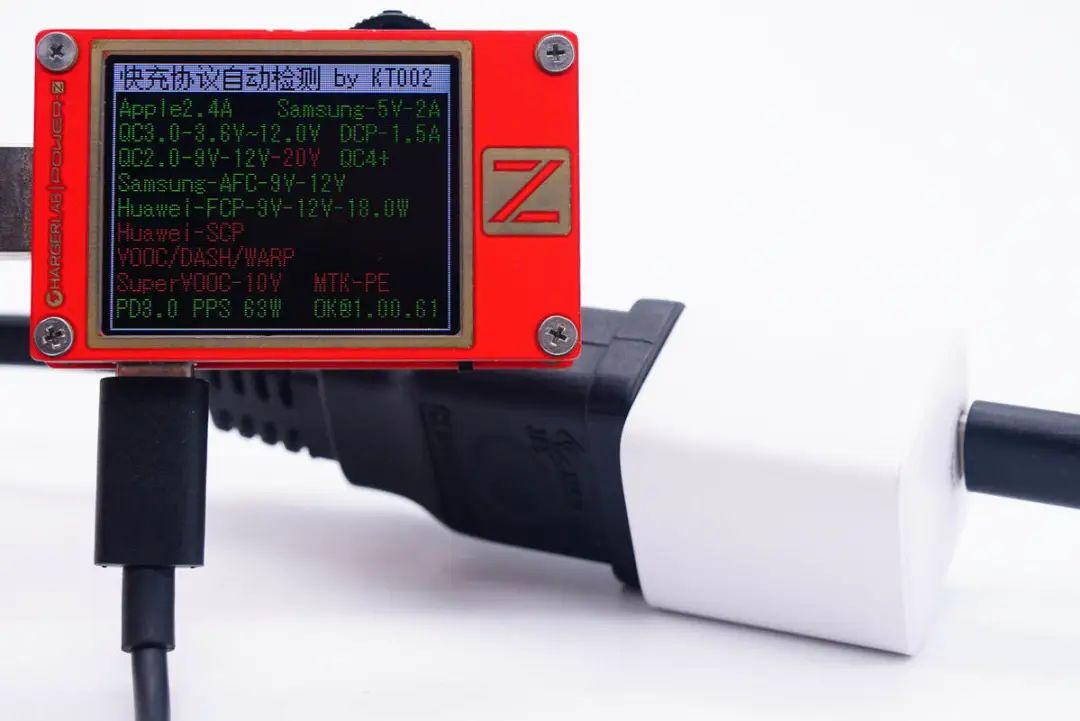

使用ChargerLAB POWER-Z KT002測得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充協議。

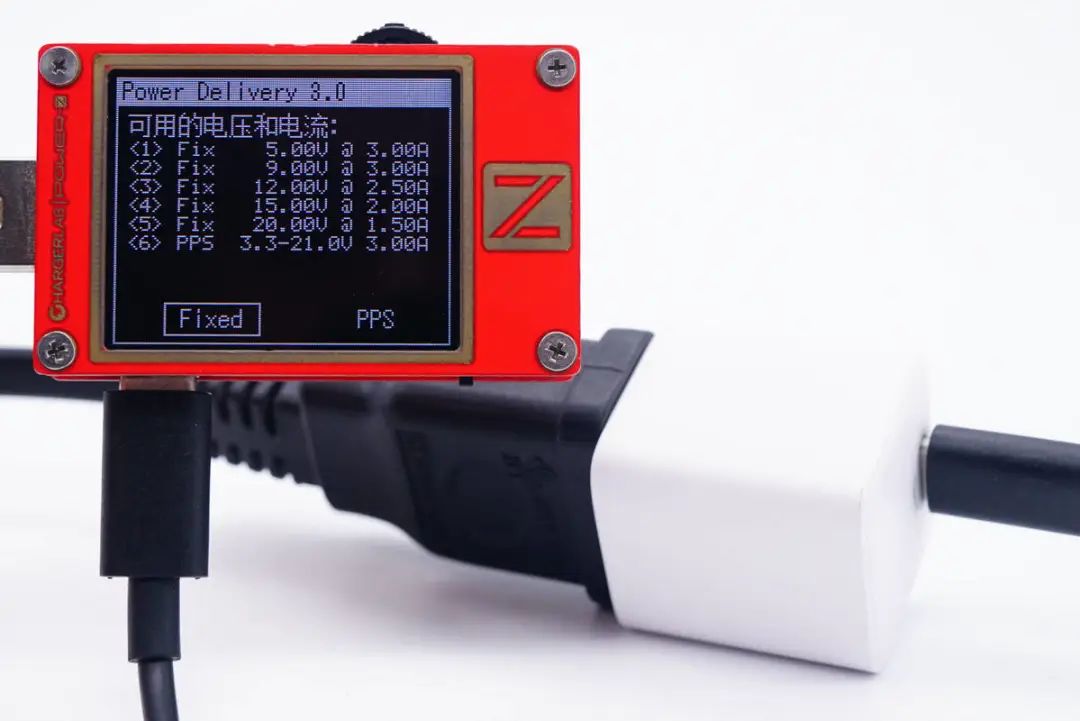

此外還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。
安能科技迷你30W氮化鎵充電器拆解
對這款充電器的大小、充電協議等有了基本了解后，下面繼續對其進行詳細拆解，看看做工如何。

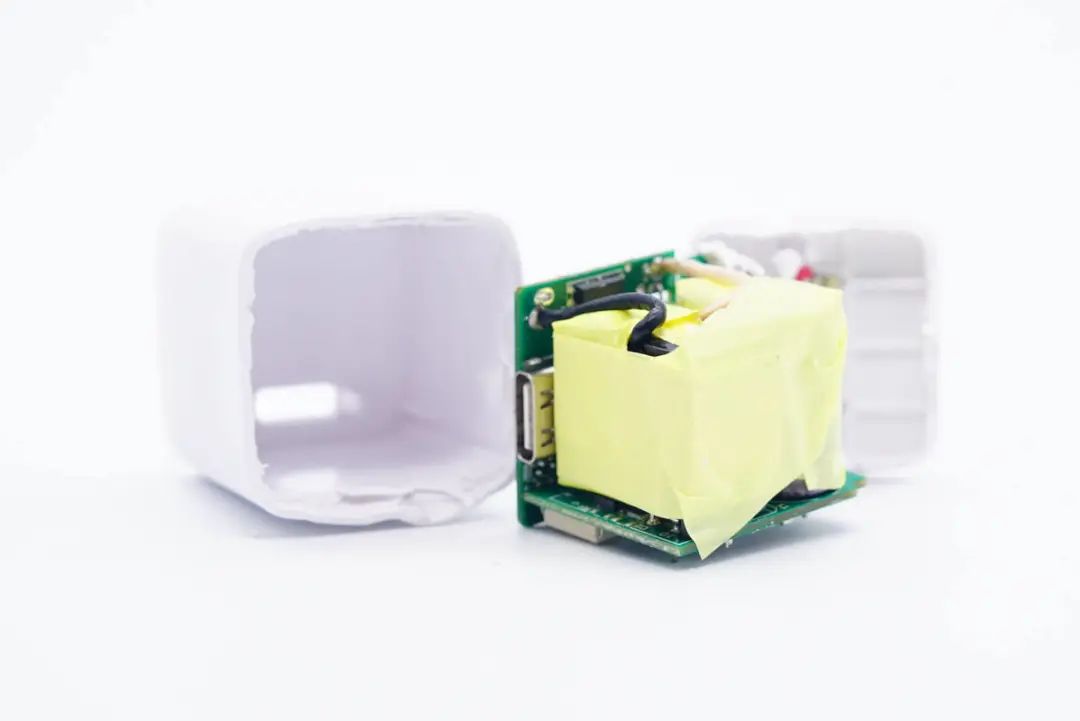

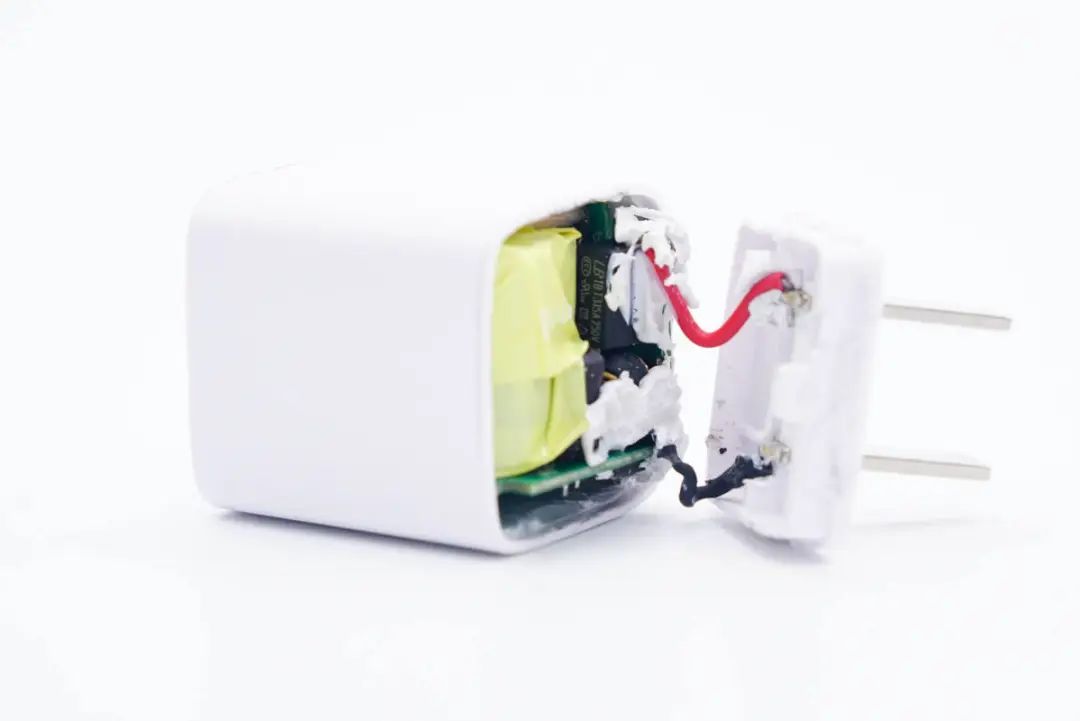

從充電器插腳側拆開外殼，交流輸入通過導線連接到PCBA模塊，焊點打膠絕緣，內部器件纏繞膠帶絕緣。

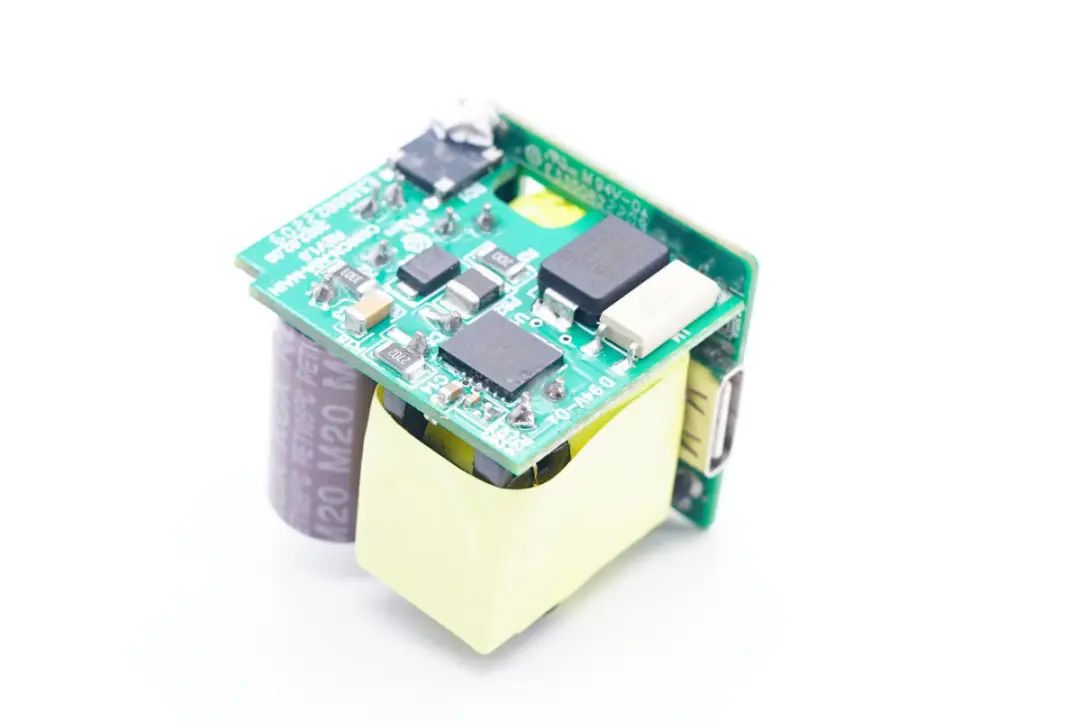

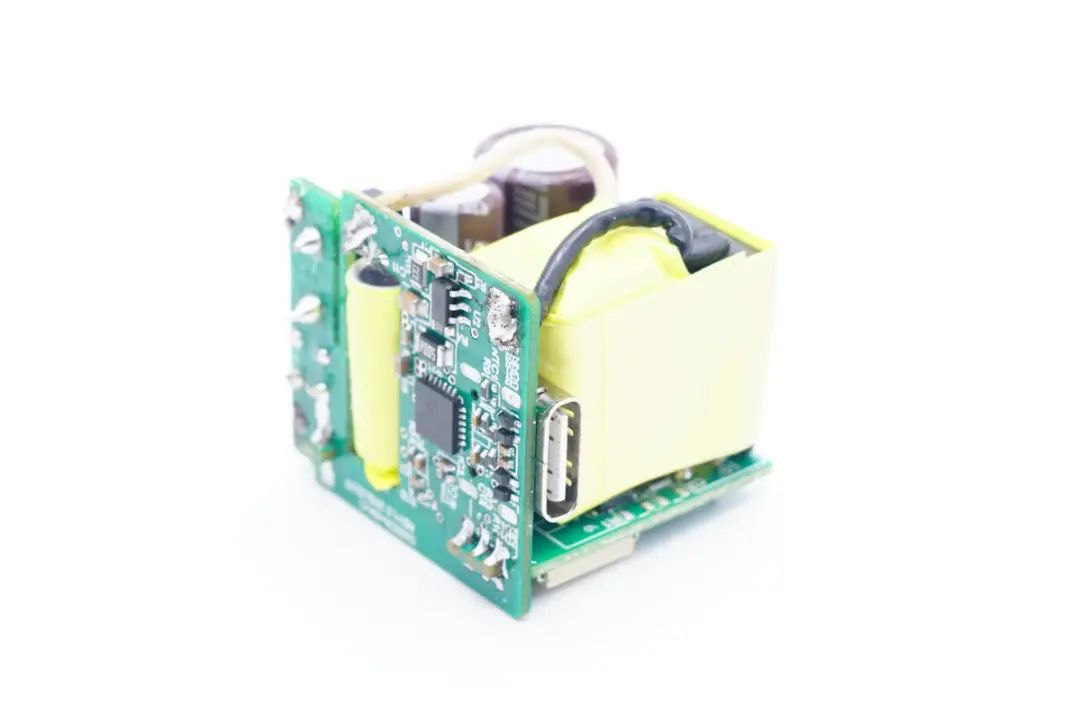

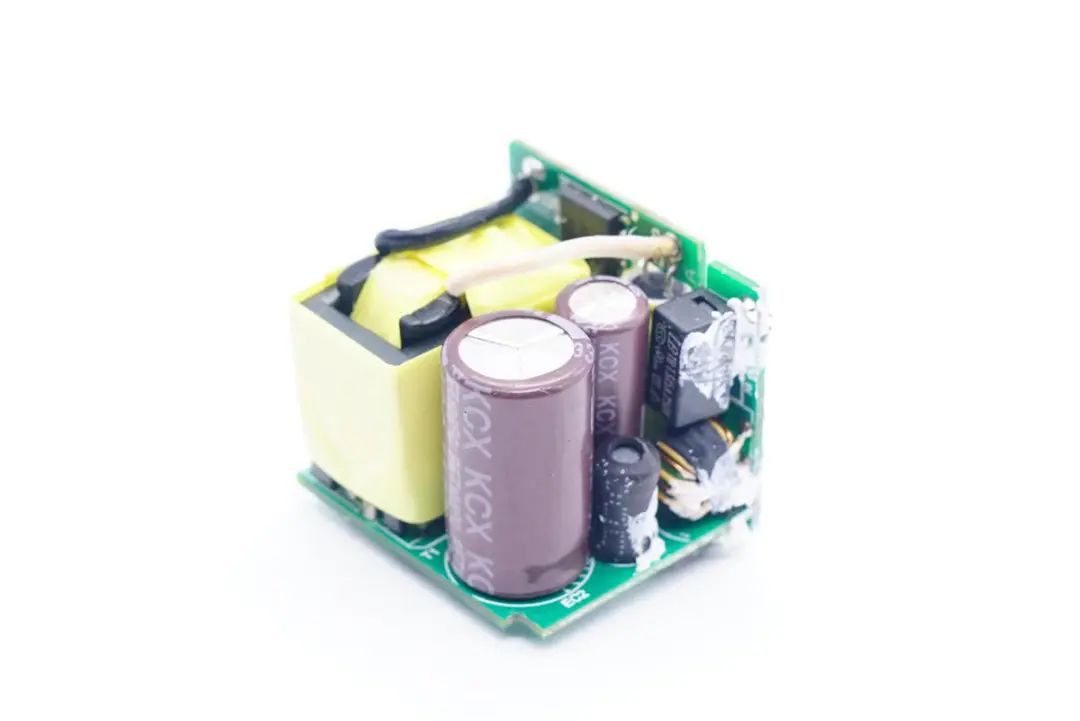

取出PCBA模塊，充電器由兩塊PCB堆疊焊接組成。

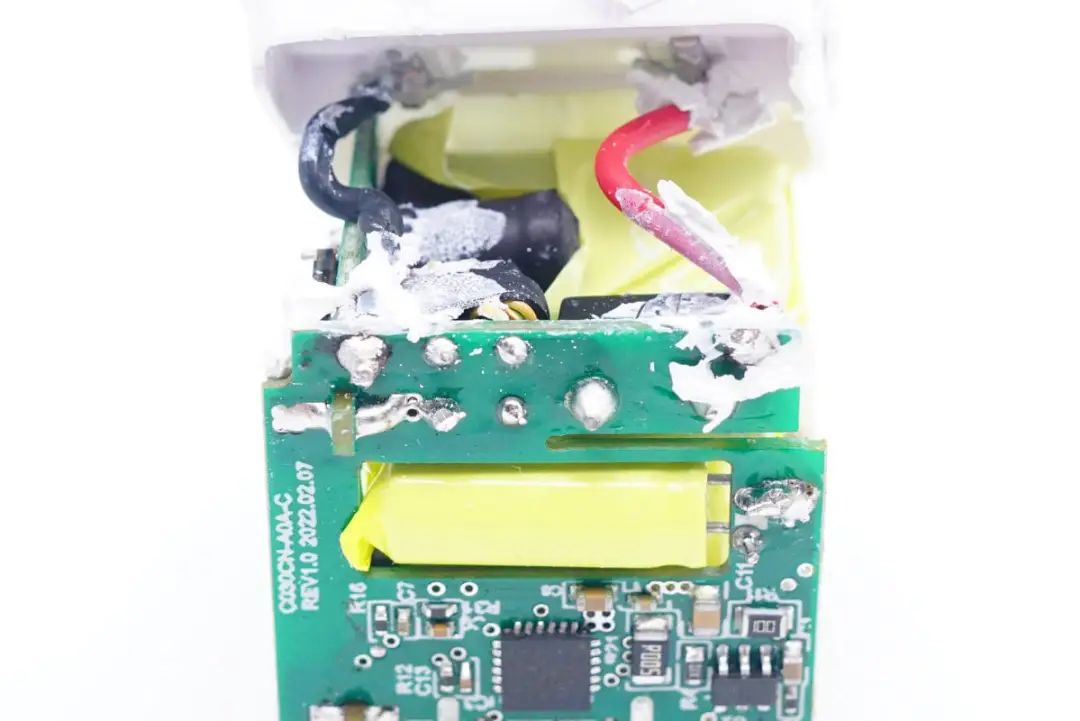

充電器交流輸入使用導線焊接連接，輸入端焊接有共模電感和保險絲，與次級側元件之間開有隔離槽絕緣。
側面小板焊接整流橋，濾波電容以及變壓器等器件。

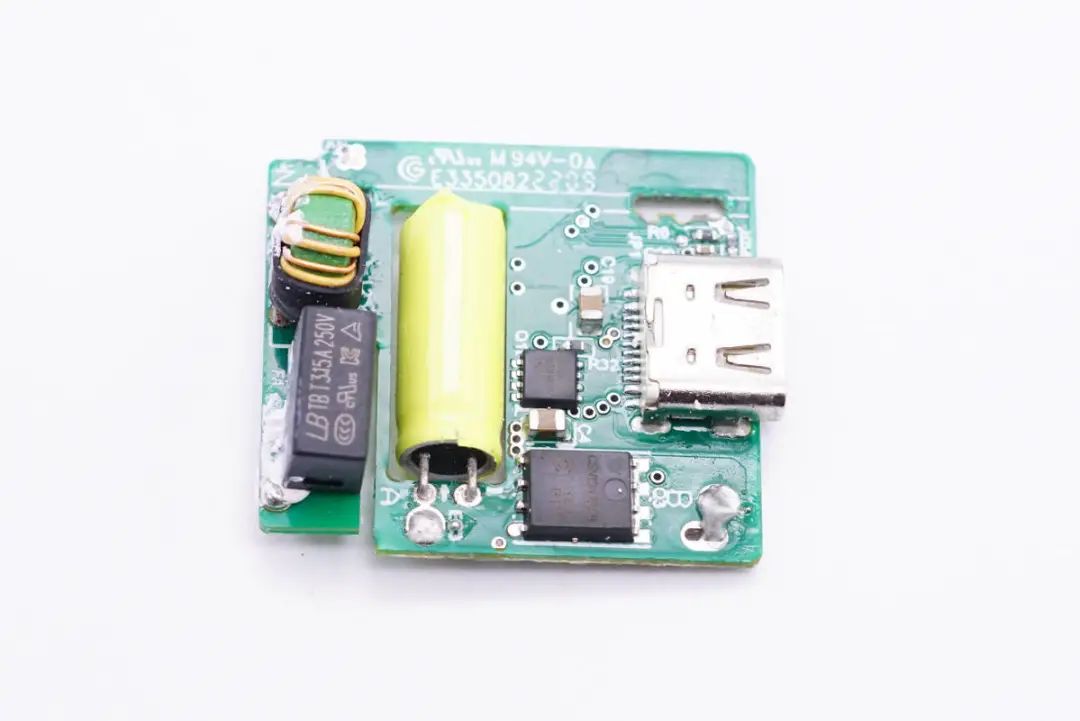

底部小板焊接同步整流電路，輸出濾波電容和協議芯片等。

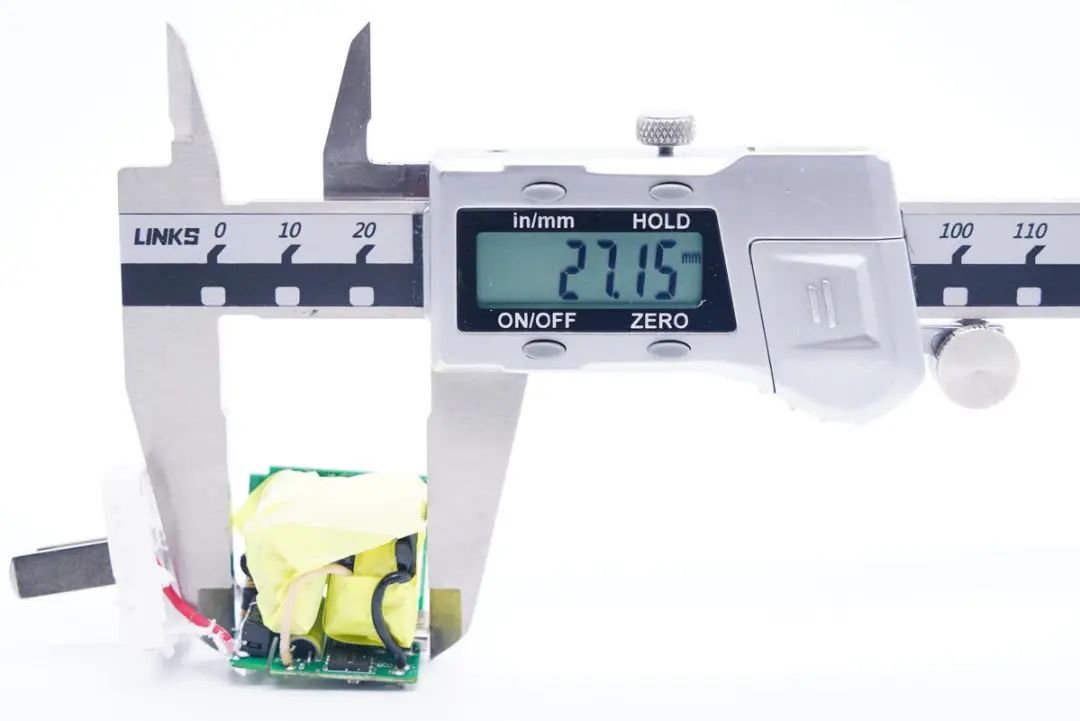

測得PCBA模塊長度約為27.2mm。

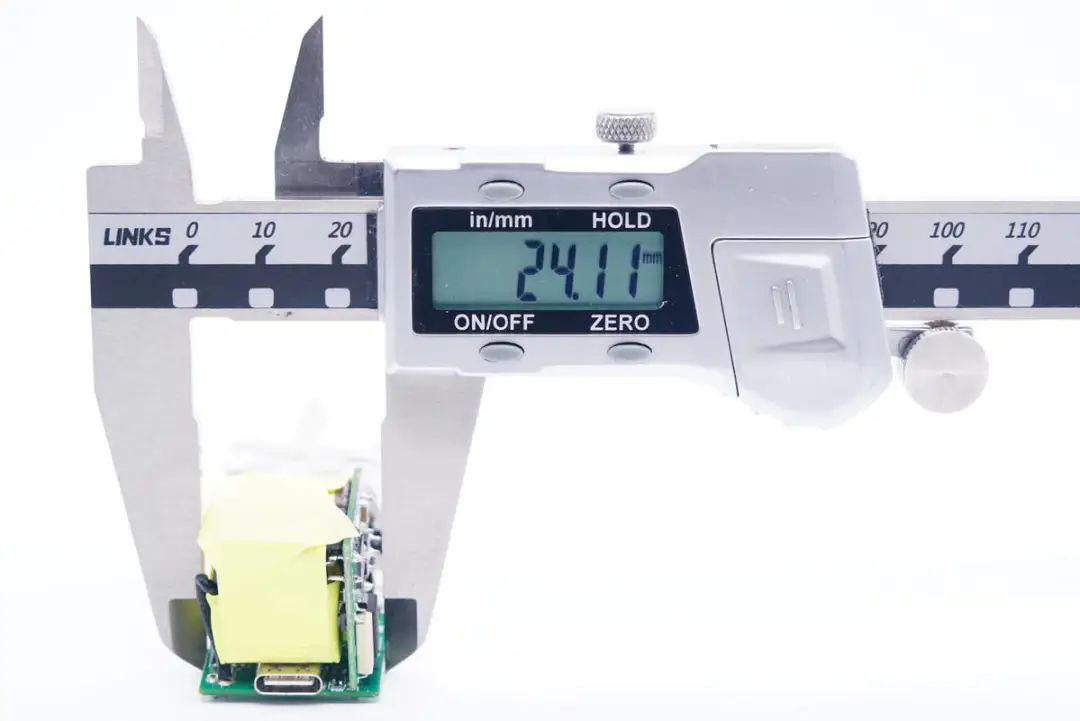

寬度約為24.1mm。

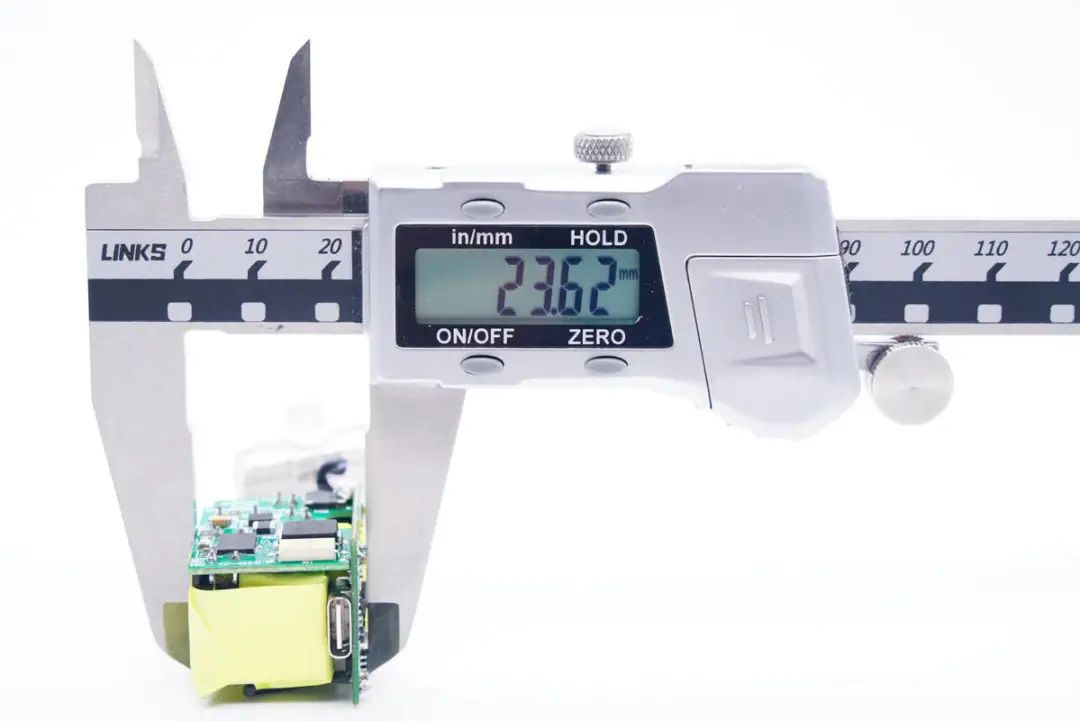

高度約為23.6mm。

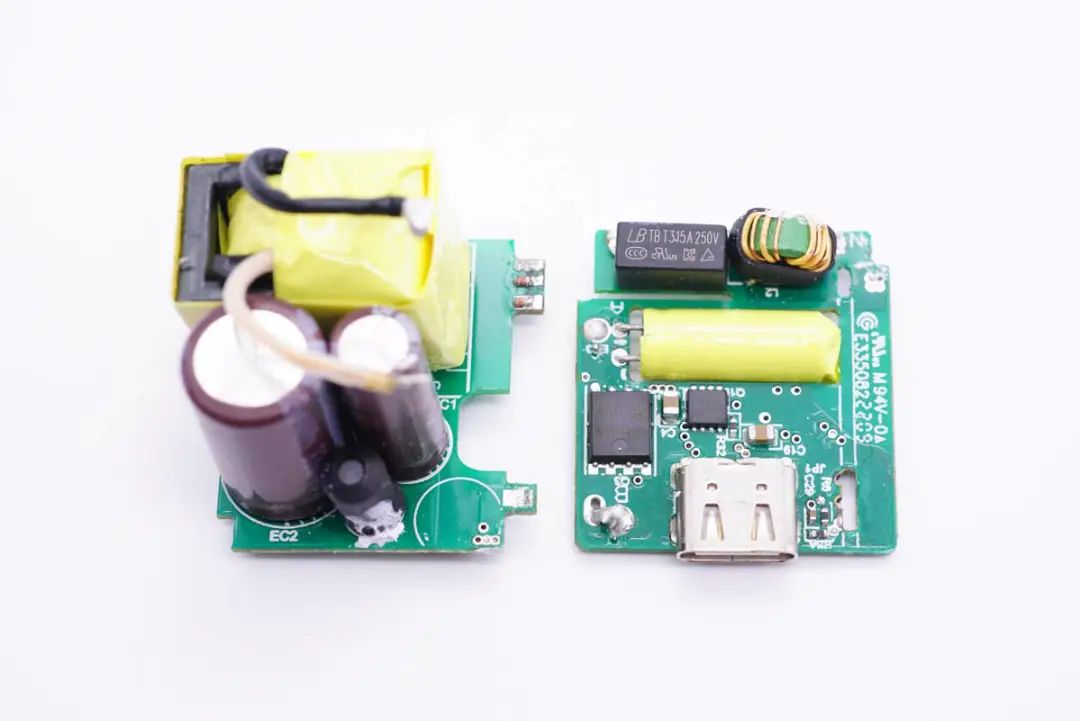

焊開兩塊電路板之間的焊點，將充電器拆分開，通過觀察發現，這款30W氮化鎵充電器采用QR開關電源架構，輸出由協議芯片控制，輸出寬范圍電壓，下面就從輸入端開始了解各個器件的信息。

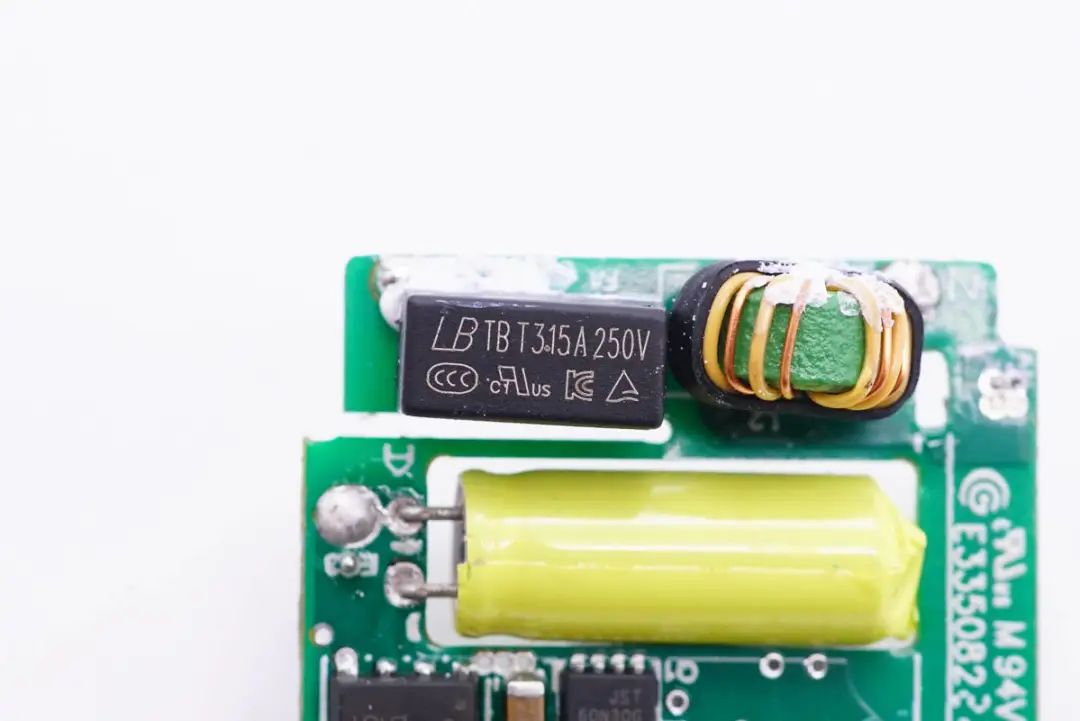

輸入端延時保險絲來自藍寶，規格為3.15A 250V。

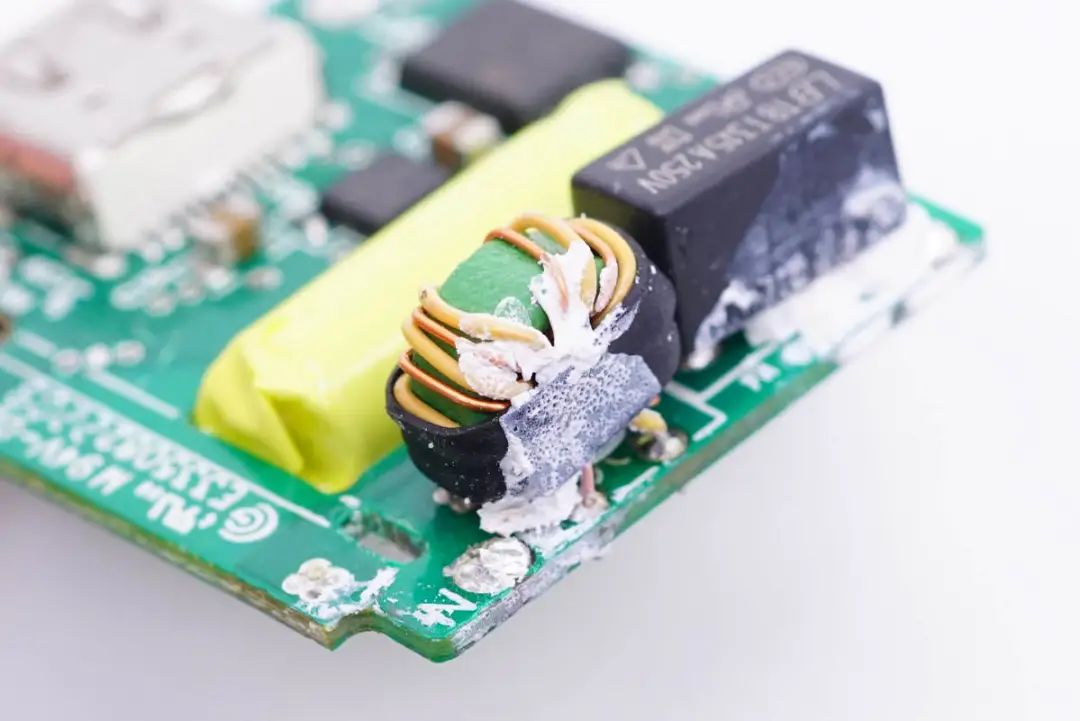

共模電感采用漆包線和絕緣線繞制，外套熱縮管保護，輸出濾波固態電容也采用膠帶纏繞絕緣。

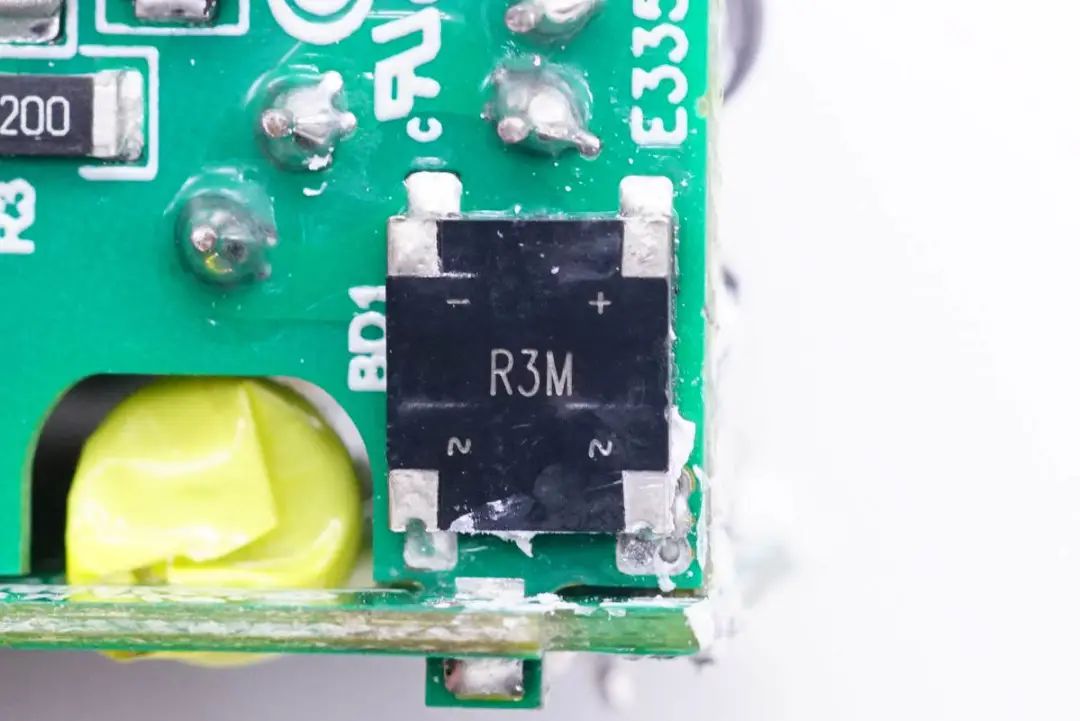

輸入端貼片整流橋絲印R3M。
輸入使用兩顆永銘KCX系列高壓電解電容濾波，兩顆電解電容之間設有一顆差模電感。

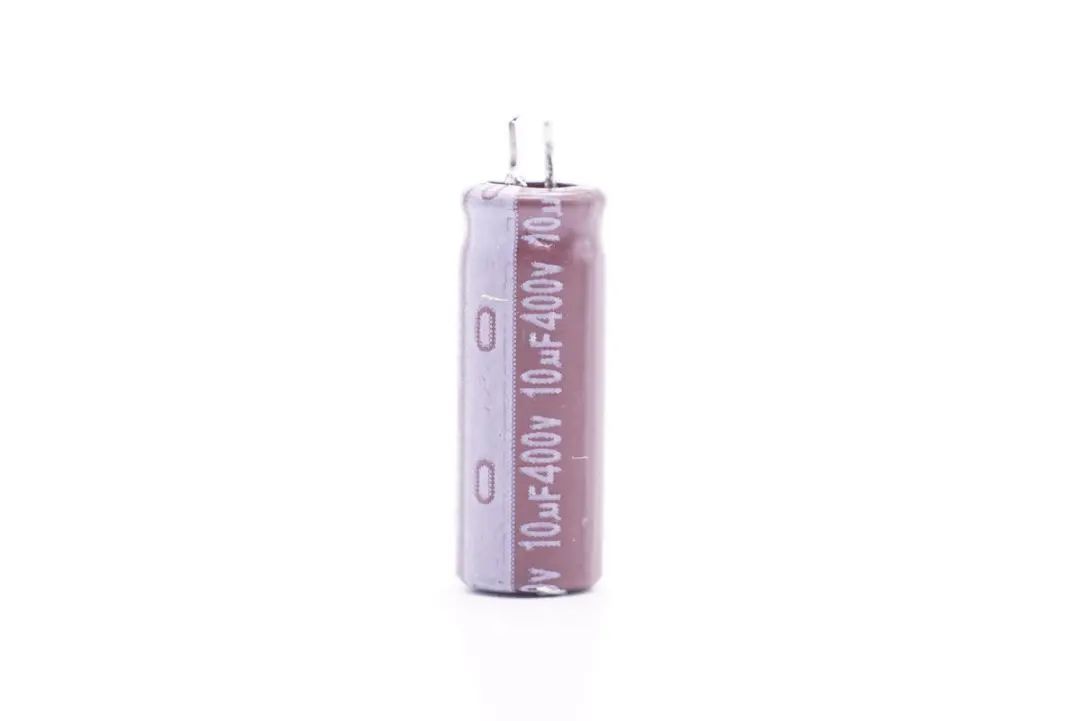

第一顆濾波電容規格為10μF 400V。

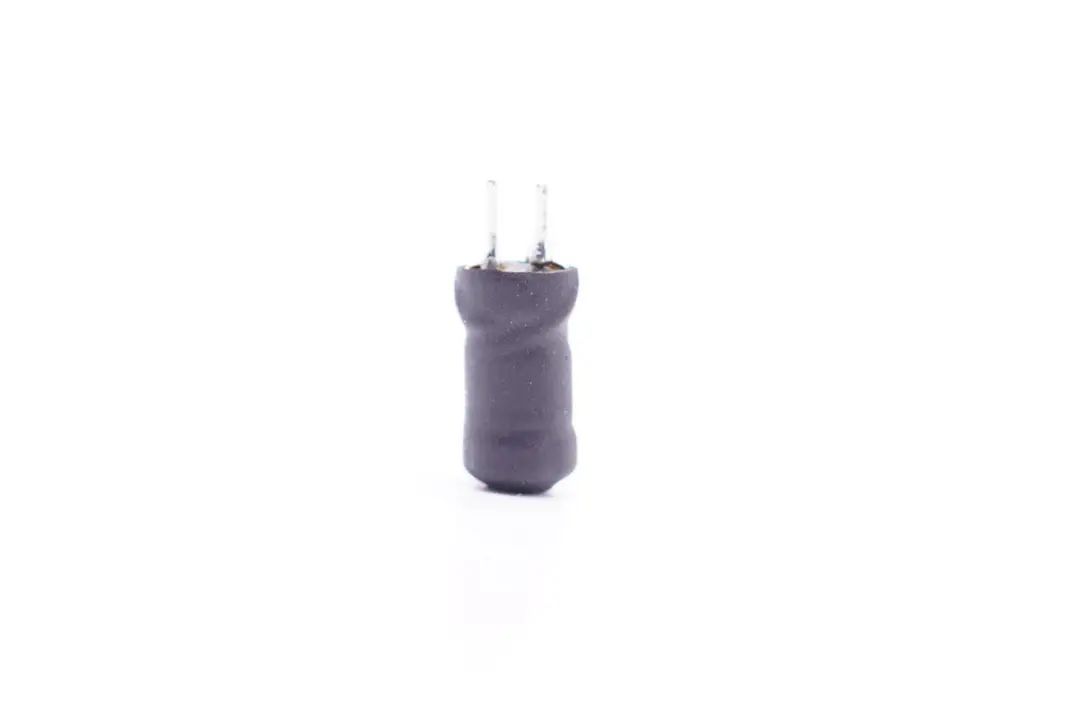

差模電感特寫，外套熱縮管絕緣。

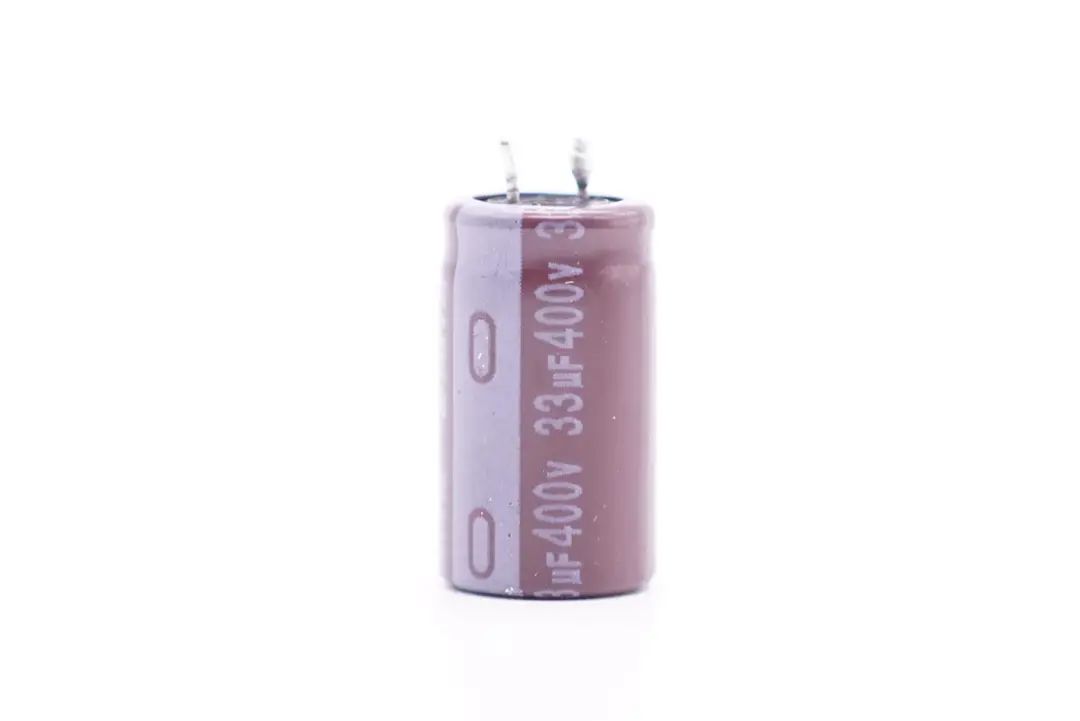

第二顆濾波電容規格為33μF 400V。
充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

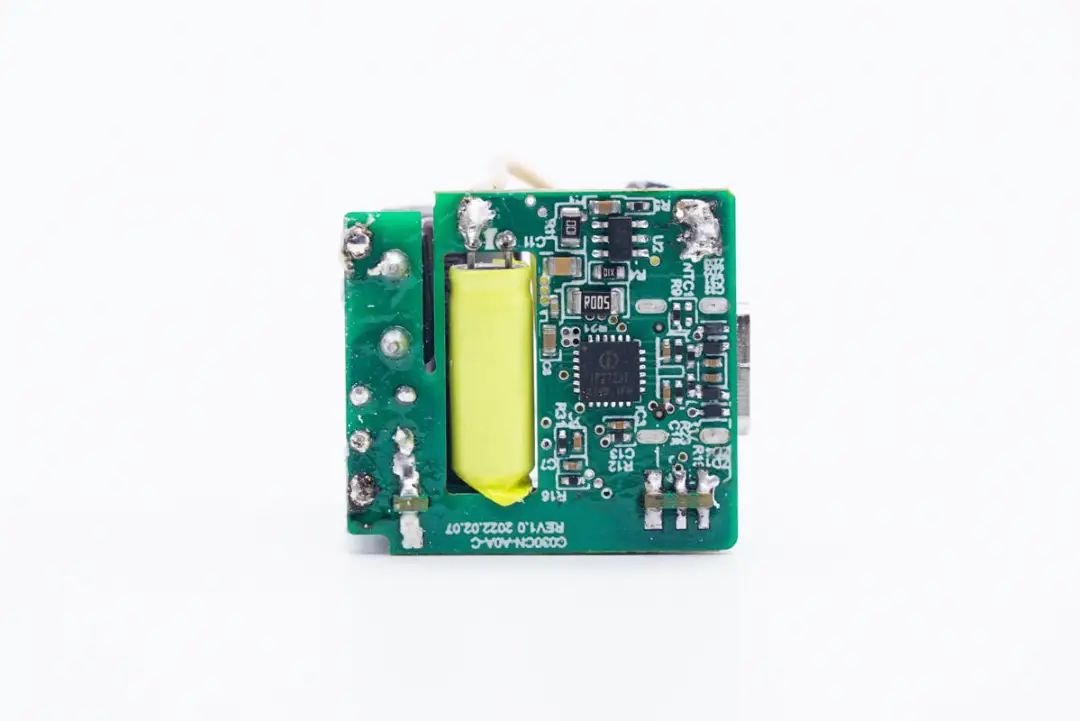

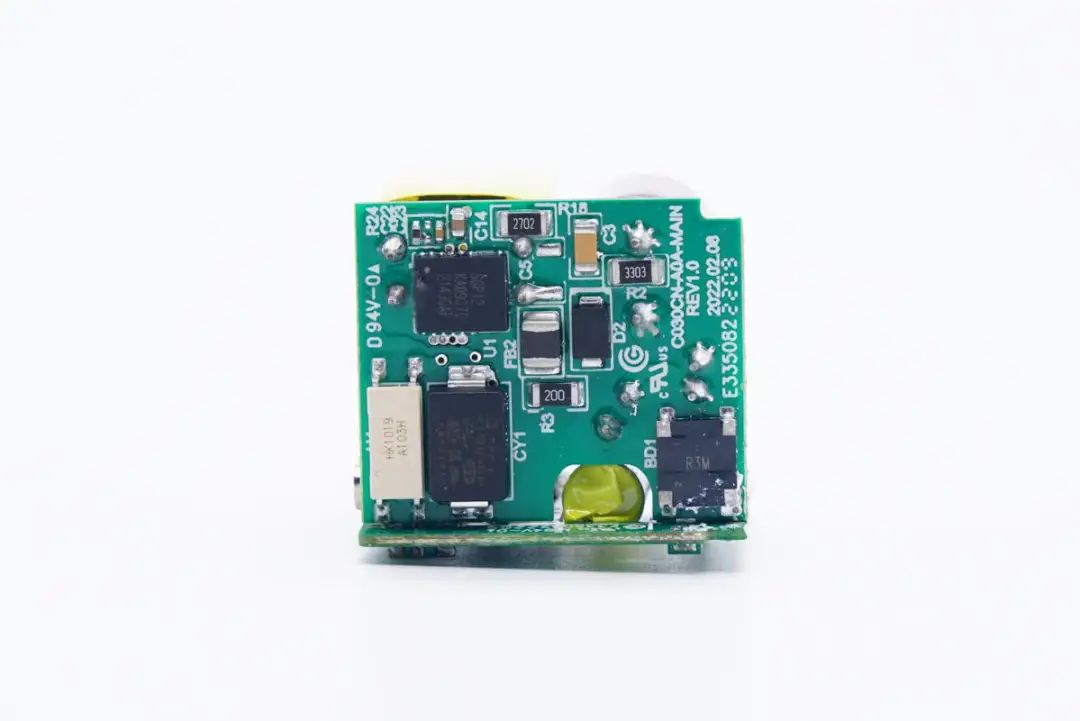

初級側電路板焊接一顆氮化鎵合封芯片，芯片內集成氮化鎵開關管，驅動器和控制器，集成度非常高，顯著精簡了充電器初級電路設計。

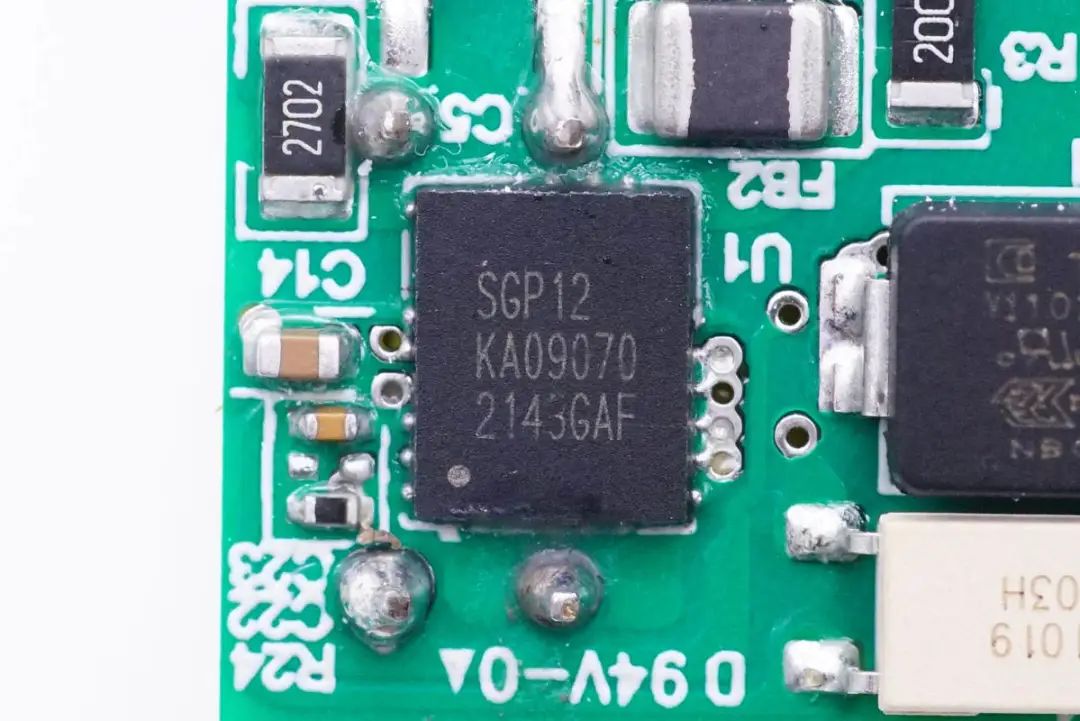

內部集成氮化鎵開關管的主控芯片特寫，絲印SGP12 KA09070，來自Elevation Semiconductor，是一家2021年成立的新公司，提供集成GaN的合封芯片。

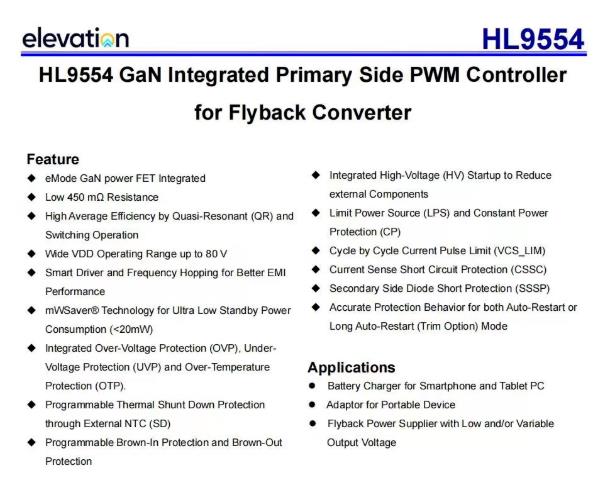

HL9554內置450毫歐氮化鎵芯片和QR控制器，高集成度，高轉化效率，可實現小體積化。支持CCM/QR/DCM控制模式，集成了逐周期限流，AOCP，OTP和LPS等功能，可實現超低待機功耗20mW。

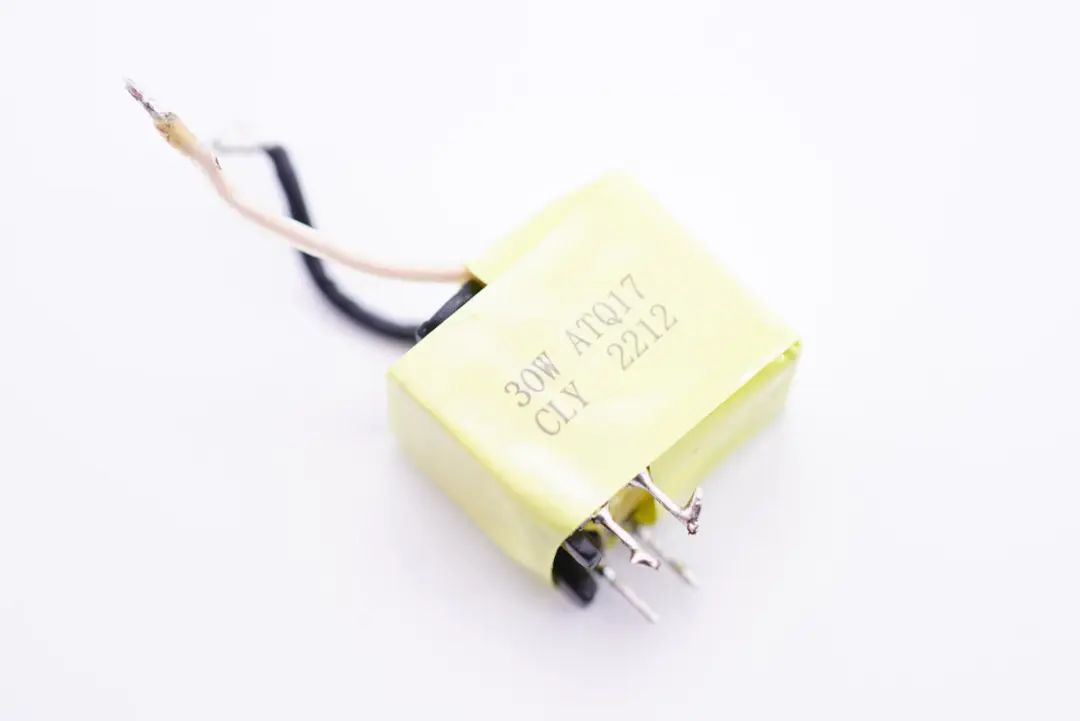

變壓器采用ATQ17磁芯，標注了30W輸出功率，采用馬拉膠帶嚴密纏繞絕緣。

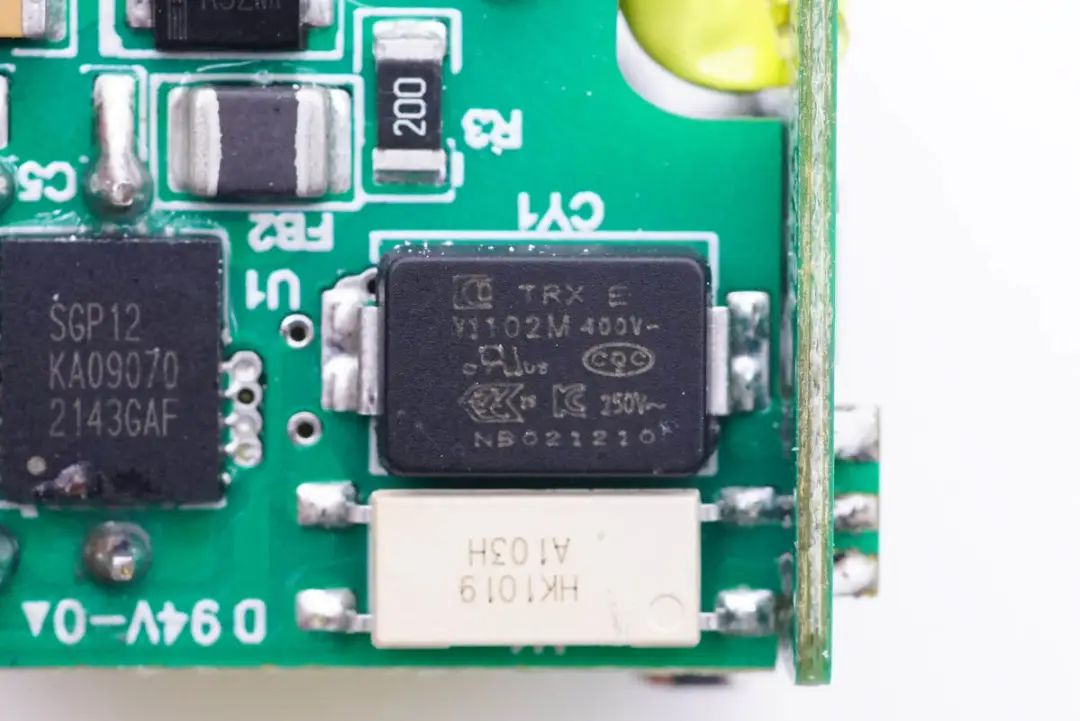

貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1102M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

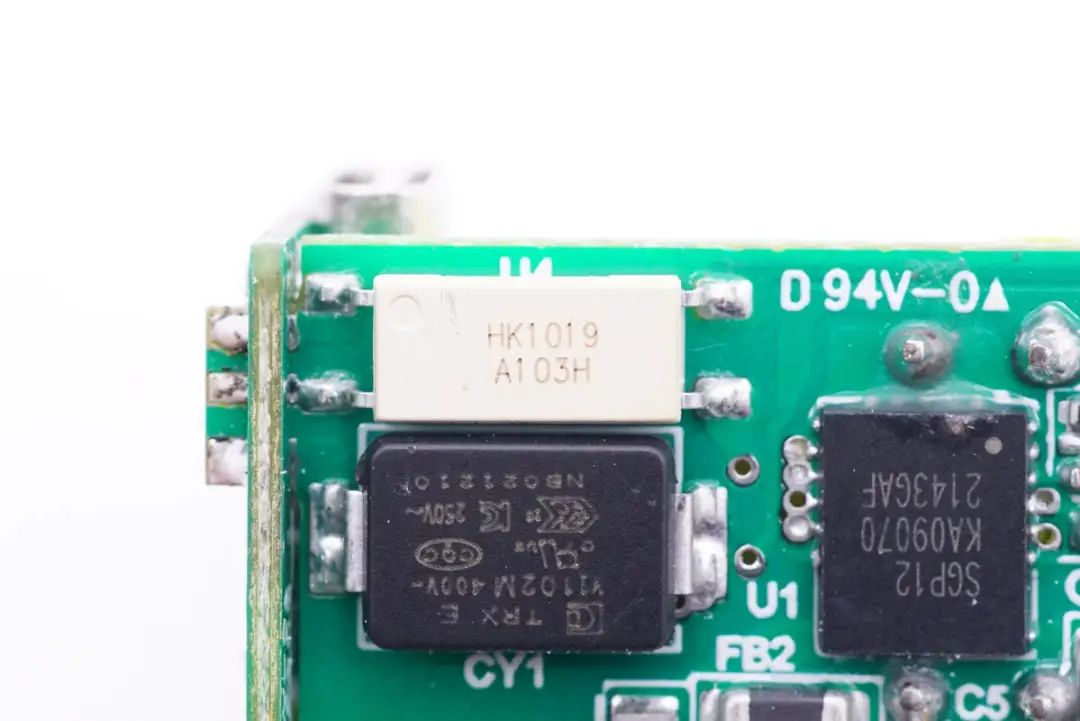

HK1019光耦用于初級次級通信，反饋調節輸出電壓。

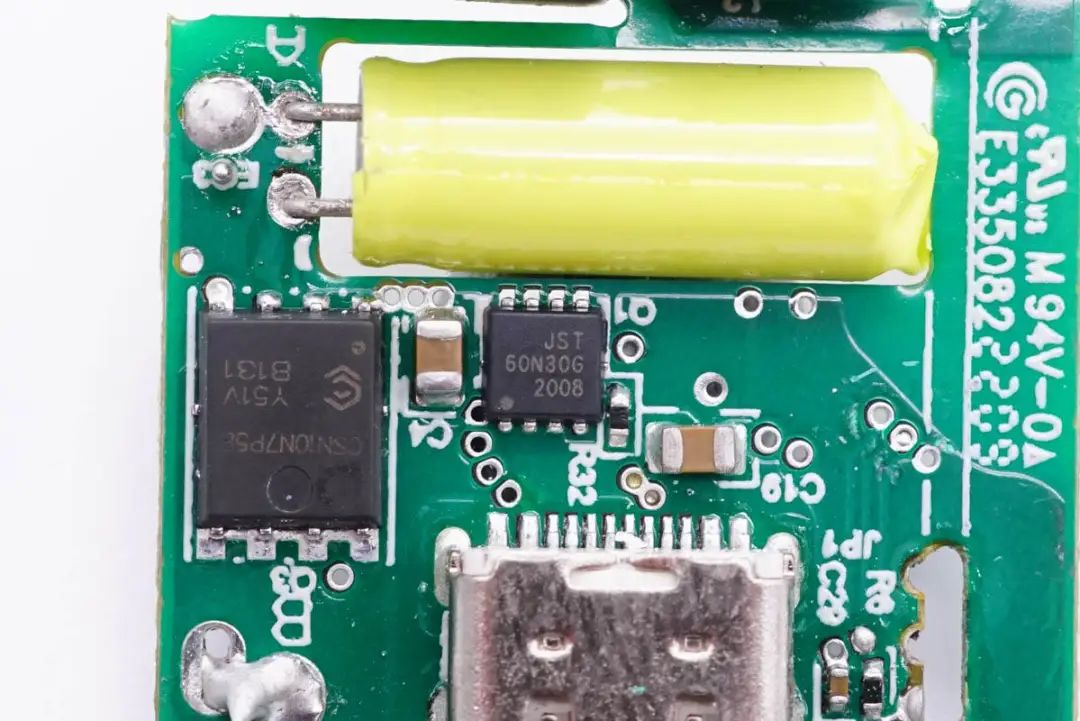

小板焊接輸出濾波固態電容，同步整流管和VBUS開關管。
小板背面是協議芯片，同步整流控制器，協議芯片和TVS保護管。

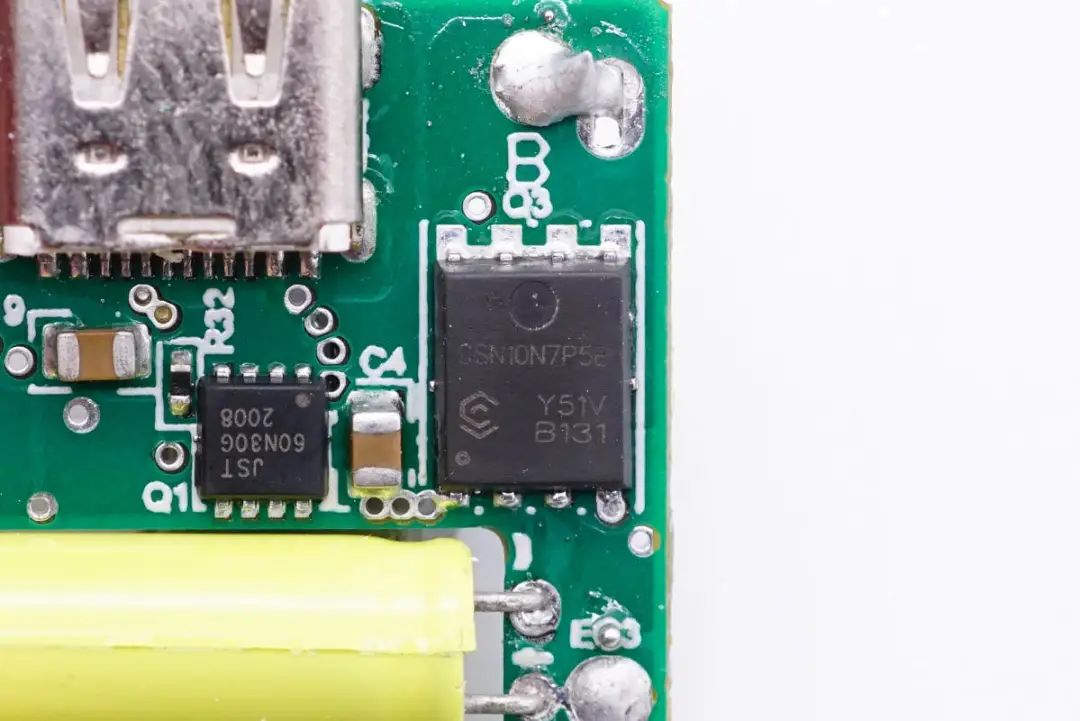

同步整流管來自鍇威特，型號為CSN10N7P5B，NMOS，耐壓100V，導阻6.5mΩ，采用DFN5*6封裝。

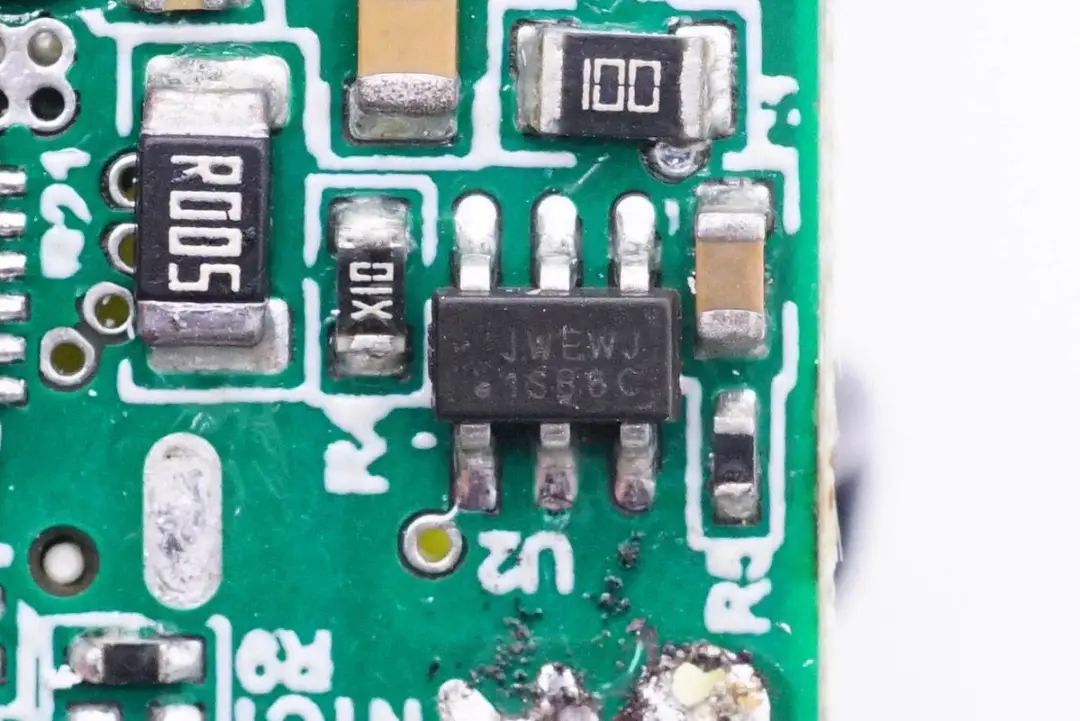

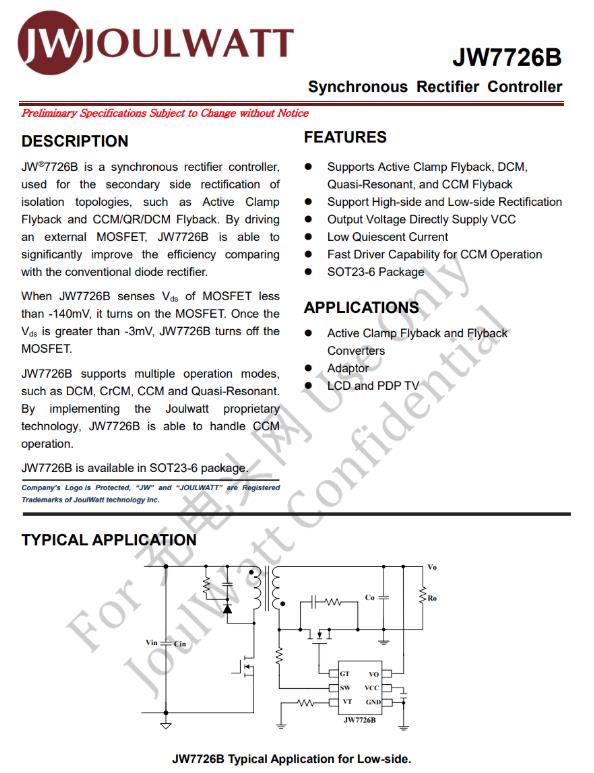

同步整流控制器來自杰華特，絲印JWEW，實際型號為JW7726B，是一顆支持CCM、DCM、QR和ACF模式的同步整流控制器，在振鈴期間能有效防止同步整流MOSFET的誤開通；具有快速關斷能力以便能兼容CCM；在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓。據了解，目前JW7726系列產品累計發貨量已接近千萬顆。
充電頭網拆解了解到，杰華特JW7726還被愛蘭博10000mAh二合一60W氮化鎵快充、睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵充電器等產品采用。

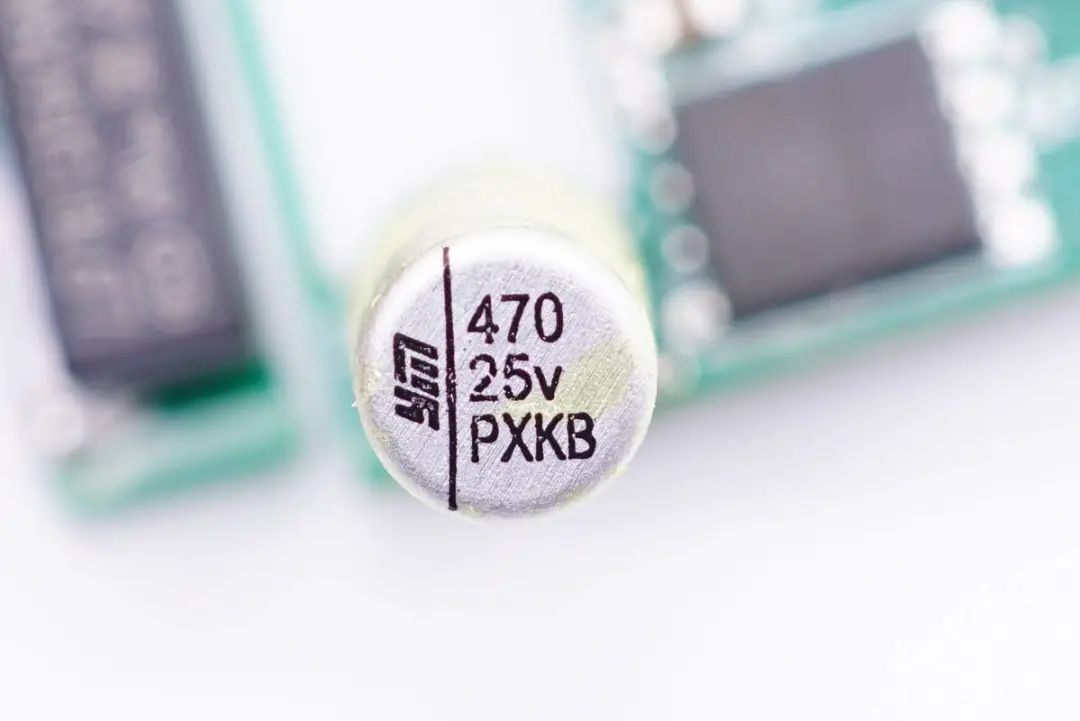

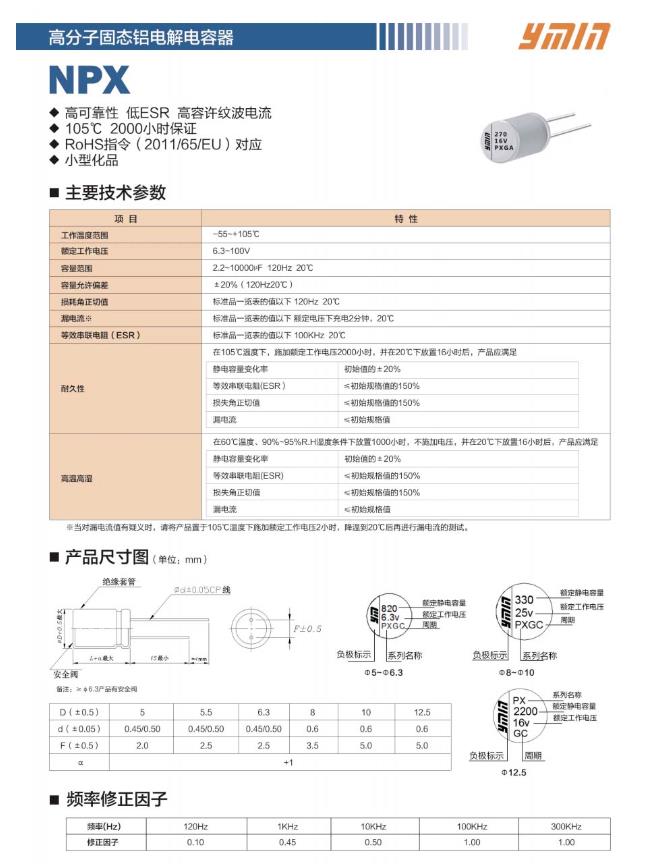

輸出濾波電容采用永銘NPX系列固態電容，規格為470μF 25V，該系列電容具有小體積、低ESR、高額定紋波電流、高可靠性、耐開關沖擊等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在安克、飛利浦、小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

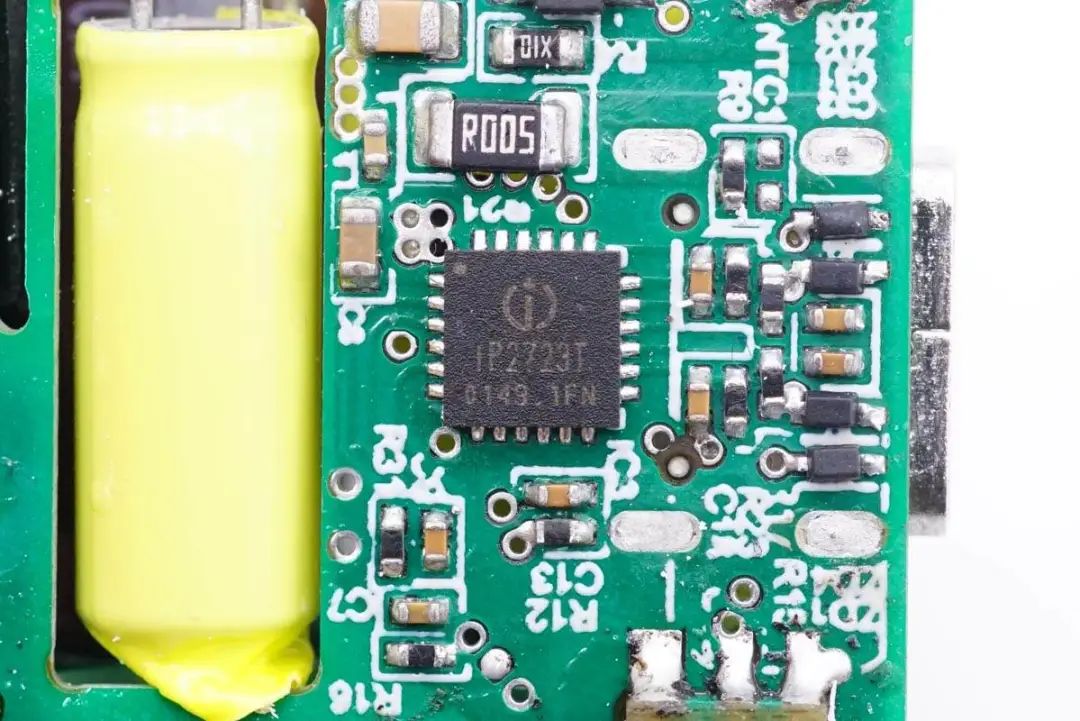

USB-C口協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右側為USB-C母座的TVS保護管，用于靜電保護功能。
可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

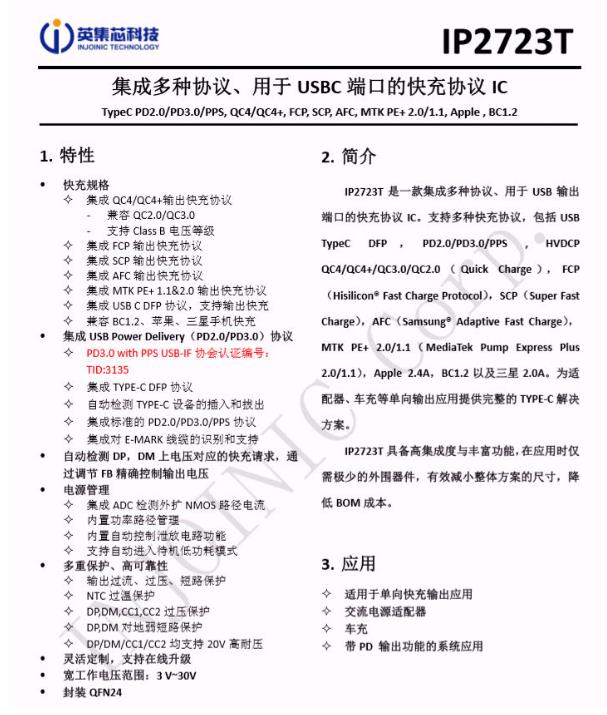

英集芯IP2723T資料信息。
充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。
VBUS開關管來自南京江智科技，型號為JST60N30G，耐壓30V，導阻7.4mΩ，采用PDFN3.3*3.3封裝。

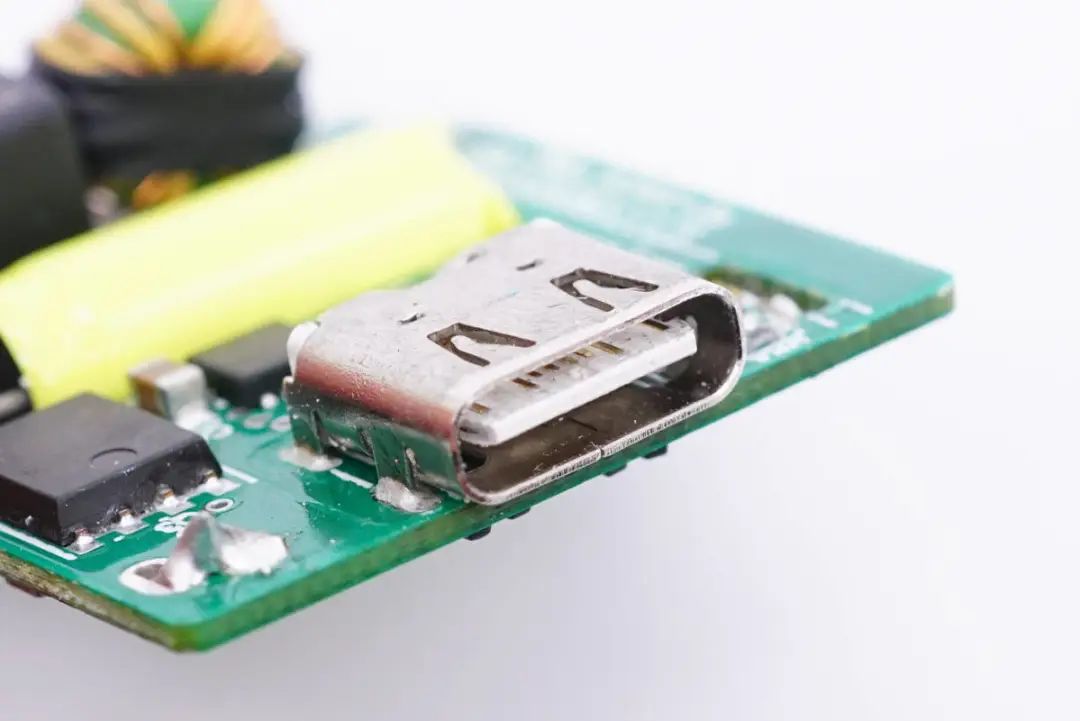

輸出USB-C接口特寫，白色膠芯，過孔焊接。

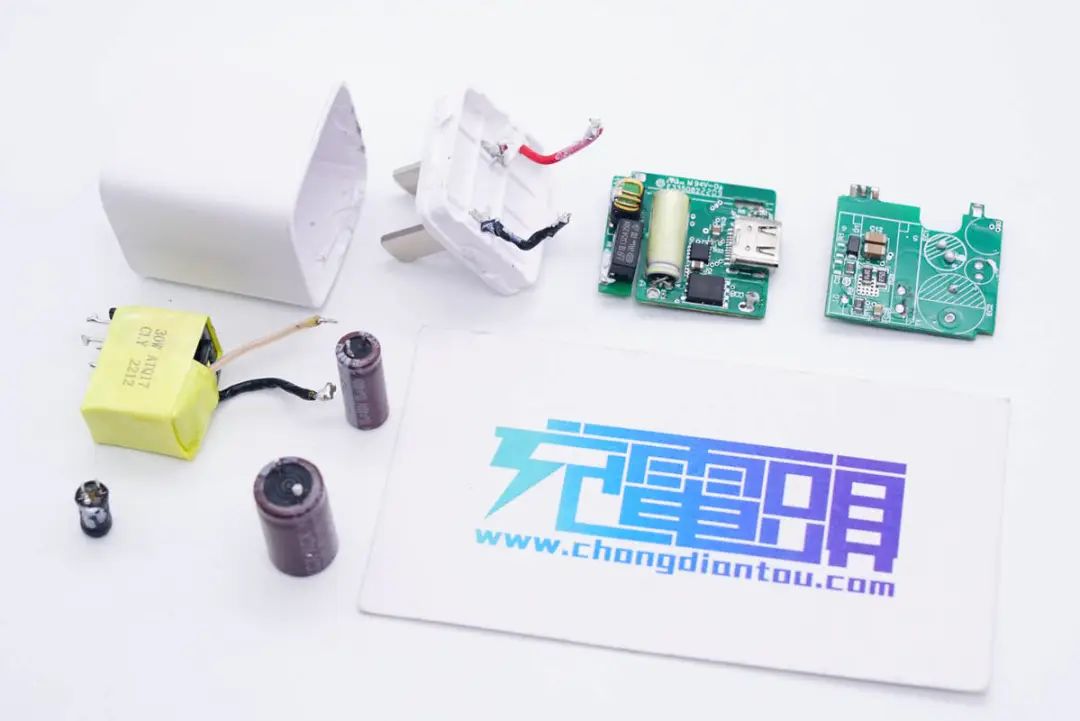

全部拆解完畢，來張全家福。
充電頭網拆解總結
安能科技這款30W氮化鎵充電器非常小巧輕便，白色啞光外殼，不易磨損，同時手感也不錯。充電器為單USB-C接口設計，輸出具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，同時支持PPS快充，快充支持全面。
充電頭網通過拆解了解到，這款充電器采用兩塊PCB組合焊接，L型結構內部布置濾波電容及變壓器等元件，輸入輸出電容纏繞膠帶絕緣。內部采用Elevation推出的氮化鎵合封芯片，具備高集成度和精簡的外圍，并具有極低的待機功耗。
次級同步整流使用杰華特同步整流控制器配合英集芯協議芯片，輸入輸出均采用永銘電容，搭配兩塊PCB的組合設計，空間利用率高，體積小巧。整體做工扎實，用料可靠。
